18 C4649M-D-RU (4/13)
Установка устройства EE500 в стойку производится в следующем порядке:
ПРИМЕЧАНИЕ. На рис. 6на стр. 15 показаны все крепежные изделия, требуемые для выполнения данной операции.
1. Если крепежные кронштейны для шасси не прикреплены: прикрепите по одному крепежному кронштейну с каждой стороны
устройства EE500. Используйте для каждого кронштейна шесть винтов 10-32 x 0,25" с цилиндрической скругленной головкой и
крестообразным шлицем. Прикрепите кронштейны так, чтобы сужающиеся концы были обращены к задней части устройства.

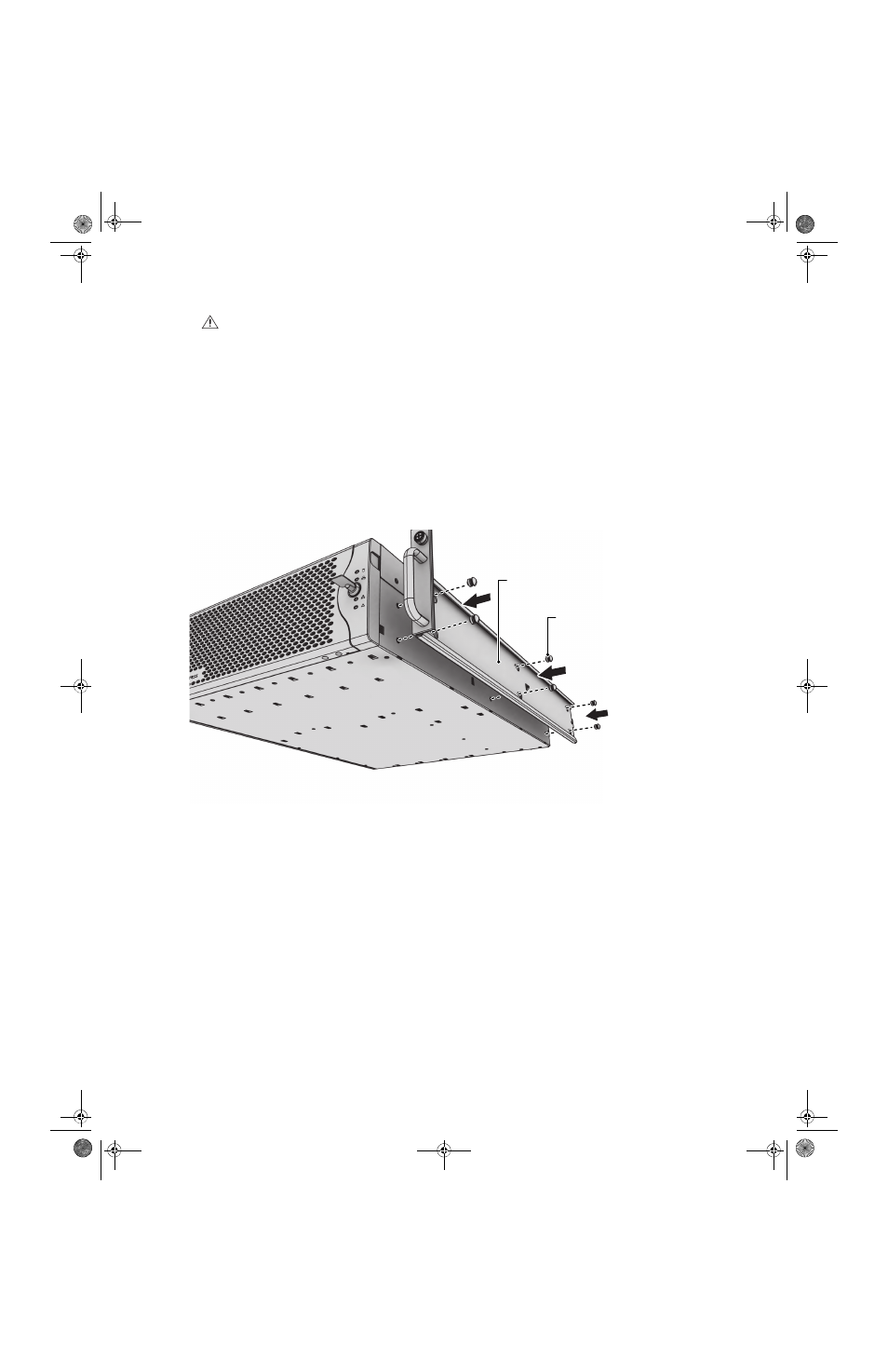

Рис. 9. Прикрепление крепежных кронштейнов к шасси
2. Удалите резиновые ножки с нижней стороны изделия (если они прикреплены).
ПРЕДУПРЕЖДЕНИЯ.
• Прикрепите передние и задние винты к опорным направляющим.
• Выставьте устройство EE500 горизонтально.
• Прорези и отверстия в шкафу обеспечивают вентиляцию и предотвращают перегрев изделия. Не закрывайте эти отверстия.
Никогда не размещайте устройство рядом с радиатором или решеткой системы воздушного отопления. При установке
устройства в стойке необходимо обеспечить надлежащую вентиляцию.
• Четыре из шести дублированных вентиляторов размещены в верхней средней части устройства. Если устройство
потребуется выдвигать для замены вентилятора, то необходимо обеспечить достаточную длину кабелей, чтобы
предотвратить их отсоединение.
(6) ВИНТОВ
10-32 X 0,25"
С ЦИЛИНДРИЧЕСКОЙ СКРУГЛЕННОЙ
ГОЛОВКОЙ И КРЕСТООБРАЗНЫМ ШЛИЦЕМ
ПРИКРЕПИТЬ КРОНШТЕЙНЫ
