20 C4649M-D-RU (4/13)
6. Прикрепите одну собранную опорную направляющую к аппаратной стойке в желательном месте (см. рис. 12):
ПРИМЕЧАНИЕ. Собранные опорные направляющие идентичны и могут использоваться с любой стороны стойки – справа
или слева.
a. Выставьте ушко передней крепежной направляющей напротив передней грани аппаратной стойки. Совместите верхнее и
нижнее отверстия ушка направляющей с резьбовыми отверстиями (или закладными гайками) стойки.
b. С помощью двух винтов 10-32 x 0,5" с крестообразным шлицем и потайной головкой прикрепите ушко направляющей к
передней части стойки. Вставляйте винты снаружи стойки в направлении к ее задней части.
c. Откорректируйте длину направляющих в соответствии с длиной аппаратной стойки посредством перемещения задней
крепежной направляющей к задней поверхности стойки.
d. Выставьте ушко задней крепежной направляющей напротив задней наружной поверхности аппаратной стойки. Совместите
верхнее и нижнее отверстия ушка направляющей с резьбовыми отверстиями (или закладными гайками) аппаратной стойки.
e. С помощью двух винтов 10-32 x 0,75" с крестообразным шлицем и цилиндрической скругленной головкой прикрепите
ушко направляющей к задней части стойки. Вставляйте винты с наружной стороны стойки, обращая их к передней
поверхности стойки.
7. Повторите предыдущую операцию, чтобы собрать второй комплект опорной направляющей.

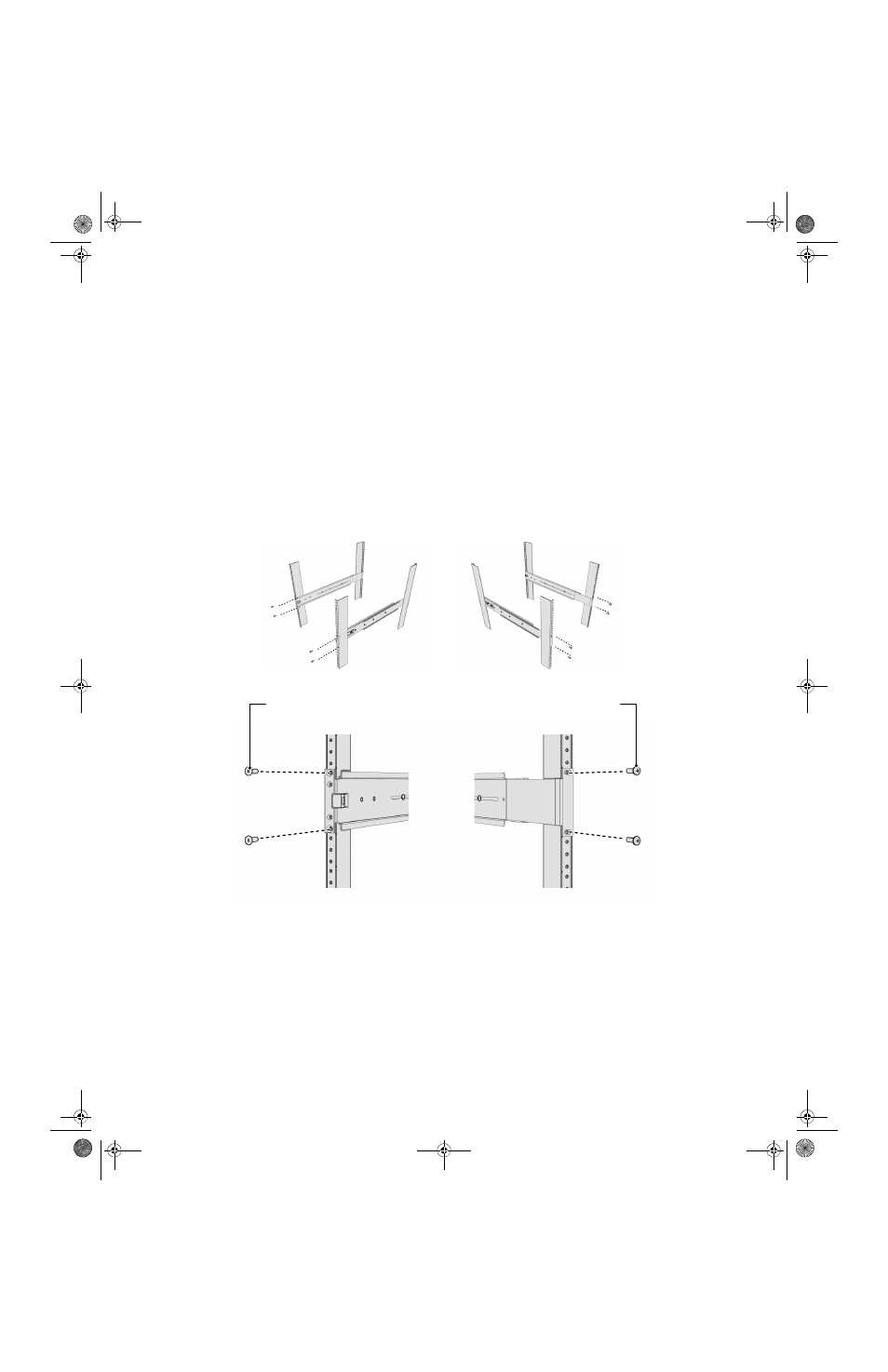

Рис. 12. Прикрепление опорных направляющих
ПЕРЕДНЯЯ СТОЙКА ЗАДНЯЯ СТОЙКА
(4) ВИНТА
10-32 X 0,75"
С ЦИЛИНДРИЧЕСКОЙ
СКРУГЛЕННОЙ ГОЛОВКОЙ И
КРЕСТООБРАЗНЫМ ШЛИЦЕМ
(4) ВИНТА
10-32 X 0,5"
С ПОТАЙНОЙ ГОЛОВКОЙ И
КРЕСТООБРАЗНЫМ ШЛИЦЕМ
ЗАДНЯЯ НАПРАВЛЯЮЩАЯ ПЕРЕДНЯЯ НАПРАВЛЯЮЩАЯ
