13 прикрепление проставок для направляющих стойки – Инструкция по эксплуатации Pelco EnduraXpress EE500
Страница 21
C4649M-D-RU (4/13)
21
8. Прикрепите одну проставку для направляющей стойки к передней части аппаратной стойки (см. рис. 13):
a.
Поместите нижнее отверстие проставки над ушком передней крепежной направляющей.
b.
Вставьте в проставку два винта 10-32 x 0,5" с потайной головкой и крестообразным шлицем – один в верхнее отверстие и
второй в нижнее отверстие. Оставьте среднее отверстие свободным – оно потребуется для винта с накатанной головкой,
используемого для закрепления устройства EE500.
c.
Затяните два винта, чтобы закрепить проставку на стойке.

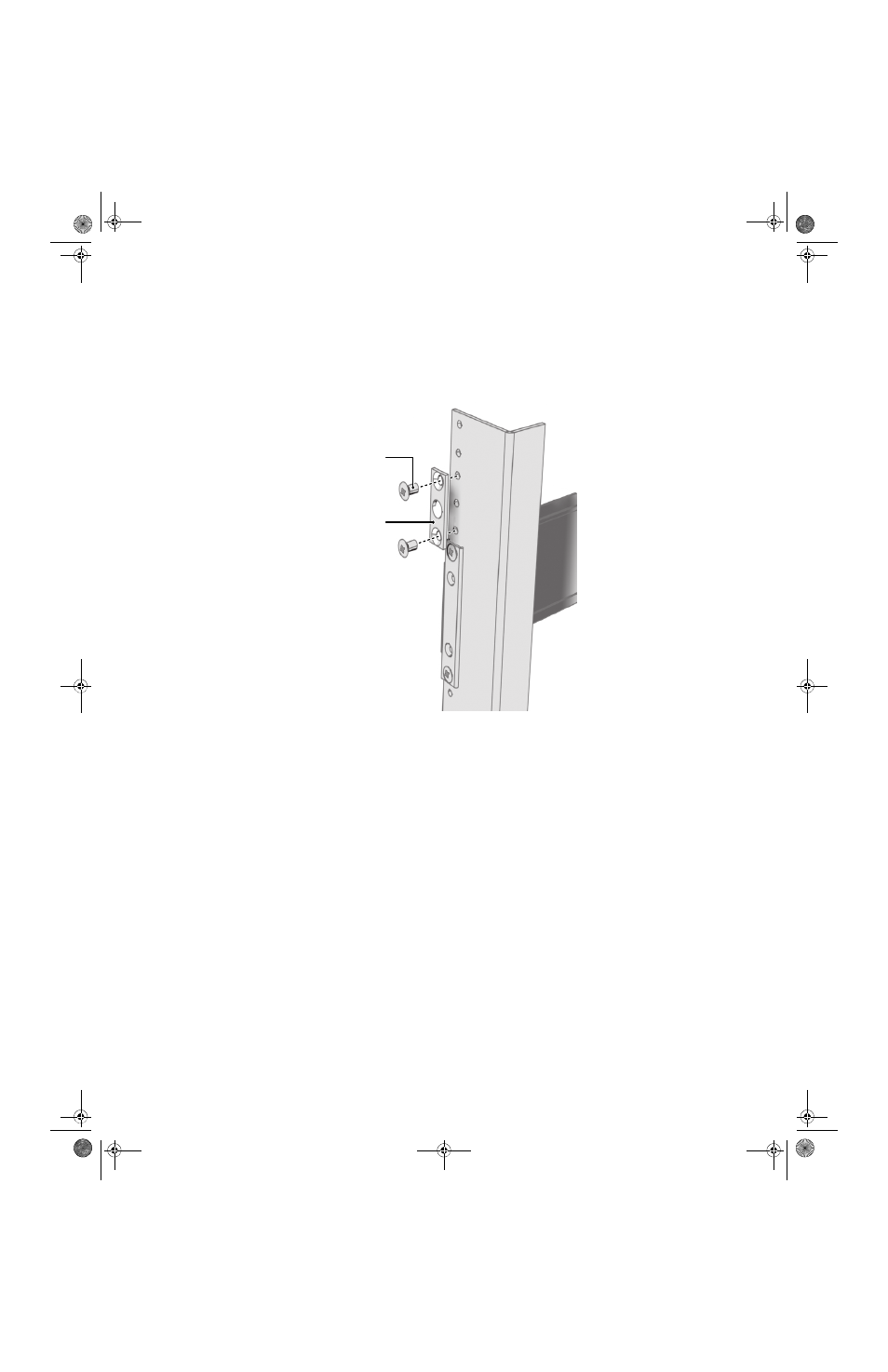

Рис. 13. Прикрепление проставок для направляющих стойки
9. Повторите предыдущую операцию, чтобы собрать вторую проставку.
10. Затяните винты с полукруглой головкой и крестообразным шлицем 8-32 x 0.375", которые были прикреплены к передней и задней
крепежным направляющим и оставлены незатянутыми ранее в процессе установки.
10-32 X 0.5
С ПОТАЙНОЙ ГОЛОВКОЙ И
КРЕСТООБРАЗНЫМ ШЛИЦЕМ
ПРОСТАВКА
