Эксплуатация
Информация о доступе к устройству NET5402R-HD и его настройке приведена в руководстве по эксплуатации системы
WS5000.
ПРИМЕЧАНИЕ: Для того, чтобы все диагностические сообщения доводились до сведения оператора системы,
необходимо, чтобы в любое время работала, как минимум, одна рабочая станция системы Endura или одно ВКУ типа
VCD5202.
Во время работы следует регулярно проверять световые индикаторы состояния устройства и блока питания, чтобы
убедиться в исправности всех накопителей. В случае отказа система будет выдавать предупредительные сигналы, а также
показывать сообщения о сбое на компьютерных рабочих станциях системы Endura и видеоконтрольных устройствах
VCD5202 (см. Устранение неисправностей на стр. 18).
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ НА ПЕРЕДНЕЙ ПАНЕЛИ

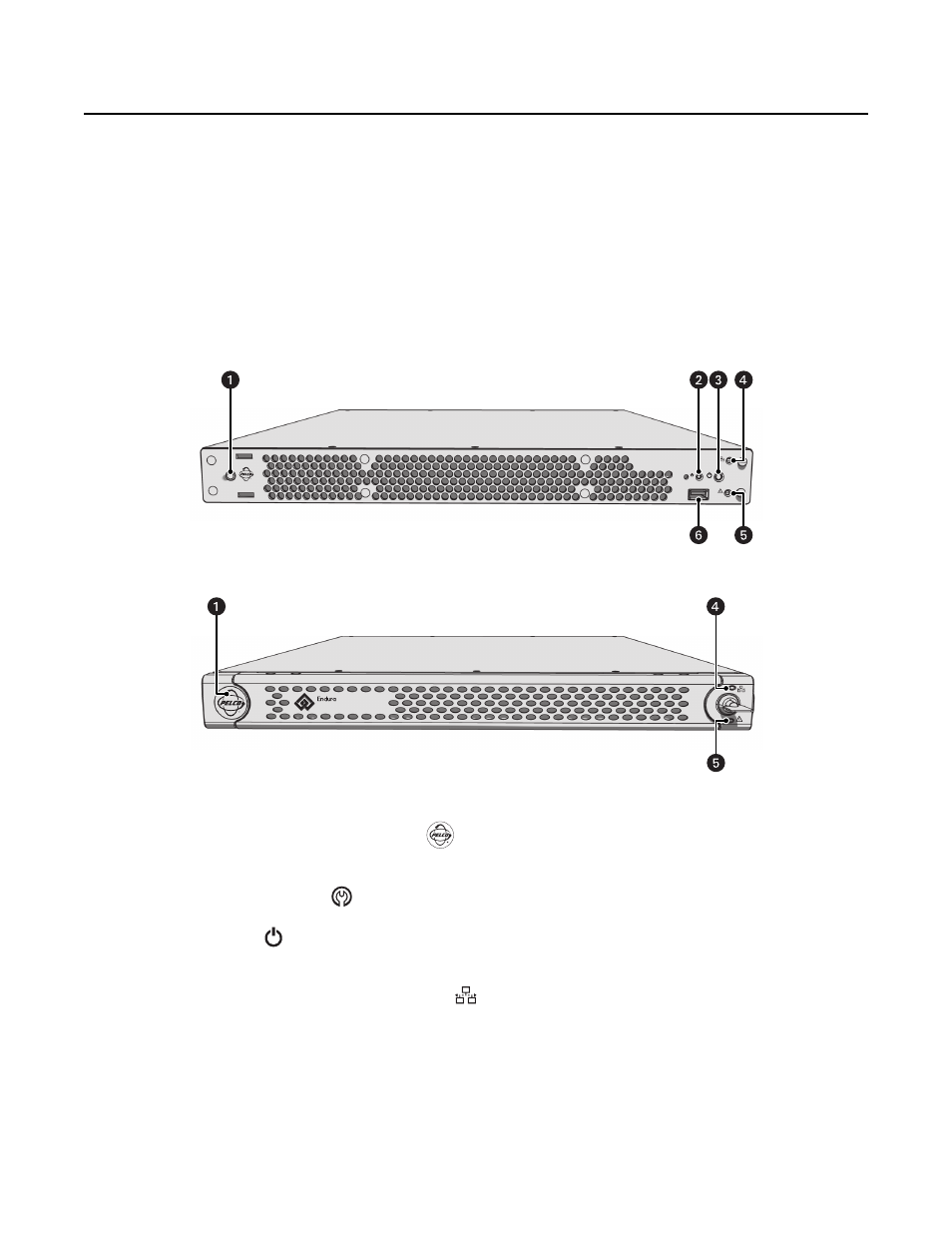

Рис. 14. Компоновка передней панели (без рамки)
Рис. 15. Индикаторы передней рамки
ᕡ
Синий значок Pelco (индикатор питания)
Значок Pelco светится синим цветом, когда на устройство подается питание. Если рамка открыта, то индикатор питания
светится белым цветом.
ᕢ
Кнопка настройки/сброса
Зарезервирована для будущего использования.
ᕣ
Кнопка питания
Кнопка питания используется для включения и выключения устройства (см. Пуск устройства на стр. 17 и Выключение
устройства на стр. 17).
ᕤ
Активность в компьютерной сети и скорость
Индикатор работы сети (соединение и скорость) может демонстрировать один из трех нижеуказанных режимов:
• Выкл.: Устройство не подсоединено к сети.
• Мигающий зеленый: Устройство подсоединено к сети по стандарту 1000Base-T, и в сети наблюдается активность.
• Мигающий янтарный: Устройство подсоединено к сети по стандарту 100Base-T, и в сети наблюдается активность.
• Мигающий красный: Устройство подсоединено к сети по стандарту 10Base-T, и в сети наблюдается активность.
