Размещение изделия и установка в стойке
Изделие NET5402R-HD может быть установлено на плоской поверхности, например, на столе, или установлено в
аппаратной стойке.
НАСТОЛЬНАЯ УСТАНОВКА
Установка изделия NET5402R-HD на стол производится в следующем порядке:
1. Убедитесь в наличии резиновых ножек , чтобы предотвратить повреждение поверхности. Прикрепите каждую
резиновую ножку к нижней панели устройства (см. рис. 5), используя четыре винта 8-32 x 0,25" с крестообразным
шлицем и скругленной плоской головкой (прилагаются).
2. Удалите два кронштейна шасси с боковых сторон изделия, если они были прикреплены. Удалите винты 6-32 x 0,25" с
потайной головкой и крестообразным шлицем (три на кронштейн). Сохраните кронштейны и винты для возможного
использования в будущем.
3. Разместите устройство так, чтобы обеспечить зазор для кабеля и шнура питания позади него.

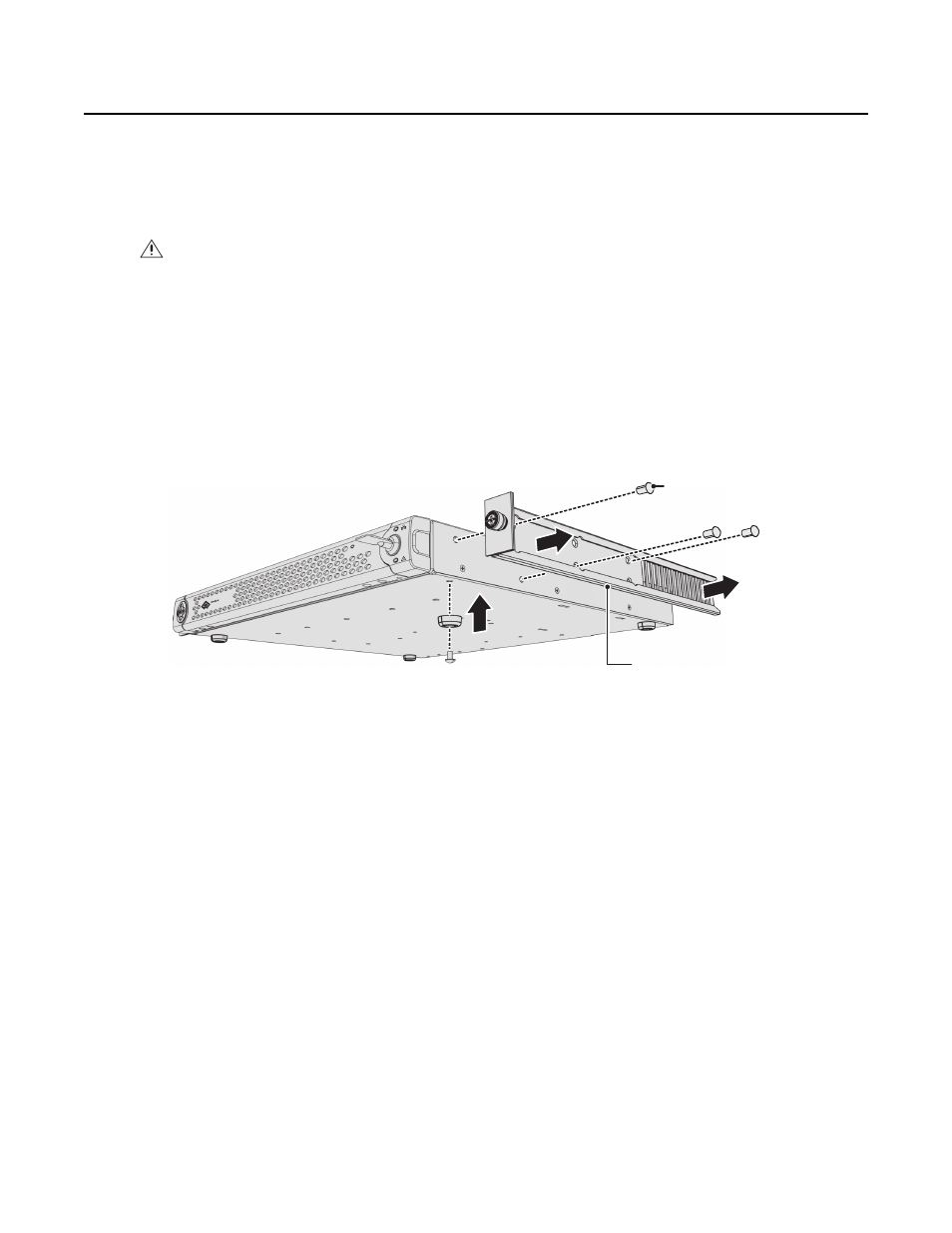

Рис. 5. Установка резиновых ножек и удаление кронштейнов
МОНТАЖ В СТОЙКЕ
Изделие NET5402R-HD устанавливается в стандартной аппаратной стойке шириной 19" (48 см). Устройство NET5402R-HD
занимает один юнит по высоте стойки (1,75" или 4,5 см). Крепеж, требуемый для закрепления изделия NET5402R-HD в
стойке, входит в комплект поставки.
ПРИМЕЧАНИЕ: Устройство NET5402R-HD также может быть установлено на стене, для чего используется комплект для
настенного монтажа WM5300. Дополнительная информация приведена в руководстве к комплекту для настенного монтажа
WM5300.
Стойка должна отвечать следующим требованиям:
•
Стойка шириной 19" (48 см) по стандарту EIA-310-D (требуется задняя колонна)
•
Глубина колонны стойки: 24 … 30" (61 … 76 см).
•
Монтажные отверстия в вертикальном профиле: резьбовые отверстия 10-32 UNF-2B или квадратные отверстия на
передней и задней колоннах.
•
Допускается использование стойки с дверями. Внутренняя поверхность передней двери должна отстоять от рамки
передней панели изделия NET5402R-HD, как минимум, на 2" (5,1 см). Задние дверцы могут использоваться только в
стойках длиной более 26" (66 см).
ПРЕДУПРЕЖДЕНИЕ: Не устанавливайте устройство NET5402R-HD на бок, так как в этом положении оно легко может упасть,
что приведет к повреждению аппаратуры или физической травме..
3 ВИНТА 6-32 Х 0,25"
С ПОТАЙНОЙ ГОЛОВКОЙ
И КРЕСТООБРАЗНЫМ
ШЛИЦЕМ
УДАЛИТЬ
КРОНШТЕЙНЫ
И ВИНТЫ
