Инструкция по эксплуатации Pelco Endura NET5402R-HD
Страница 11
C3682M-RU (7/09)
11
Установка изделия NET5402R-HD в стойке производится в следующем порядке:
ПРИМЕЧАНИЕ: На рис. 3 на стр. 8 показаны все крепежные изделия, требуемые для выполнения данной операции.
1. Если крепежные кронштейны для шасси не прикреплены: Прикрепить по одному крепежному кронштейну для шасси с
каждой стороны устройства NET5402R-HD. Закрепить каждый кронштейн тремя винтами 6-32 x 0,25" с потайной
головкой и крестообразным шлицем.

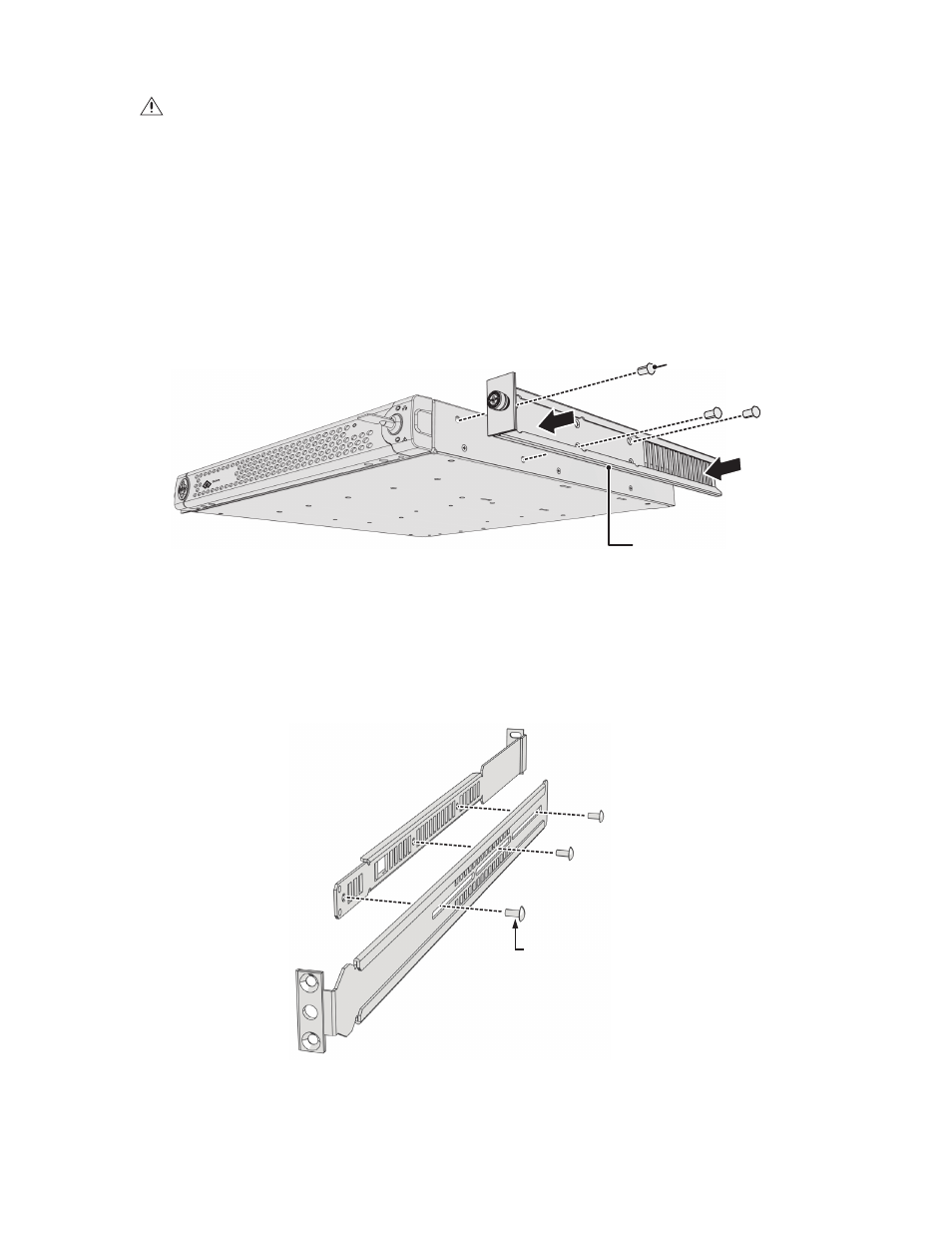

Рис. 6. Прикрепление кронштейнов для монтажа к шасси
2. Удалите резиновые ножки с нижней стороны изделия (если они прикреплены).
3. Прикрепите одну переднюю крепежную направляющую к одной задней крепежной направляющей. Направляющие
должны быть установлены друг за другом, как показано на рис. 7. Закрепите каждый комплект направляющих тремя
прилагаемыми винтами 8-32 x 0,375" с полукруглой головкой и крестообразным шлицем. Не затягивайте винты до
выполнения шага 9.
Рис. 7. Сборка опорной направляющей
4. Повторите шаг 3 для сборки второго комплекта направляющих.
ПРЕДУПРЕЖДЕНИЯ:
•
Прикрепите передние и задние винты к опорным направляющим.
•
Обеспечьте горизонтальность устройства NET5402R-HD.
•
Прорези и отверстия в шкафу обеспечивают вентиляцию и предотвращают перегрев изделия. Не закрывайте
эти отверстия. Никогда не размещайте устройство рядом с радиатором или решеткой воздушного отопления.
При установке изделия в стойке необходимо обеспечить надлежащую вентиляцию.
ПРИКРЕПИТЬ
КРОНШТЕЙНЫ И ВИНТЫ
3 ВИНТА 10-32 Х 0,25"
С ПОТАЙНОЙ ГОЛОВКОЙ
И КРЕСТООБРАЗНЫМ
ШЛИЦЕМ
NET5400 S
eries
3 ВИНТА 8-32 X 0,375"
С ПОЛУКРУГЛОЙ ГОЛОВКОЙ И
КРЕСТООБРАЗНЫМ ШЛИЦЕМ
