5. При установке изделия в стойке с квадратными крепежными отверстиями: Вставьте 10 квадратных закладных гаек

(прилагаются) в стойку с квадратными крепежными отверстиями, как показано на рис. 8. Совместите нижние

закладные гайки передних стоек с нижними квадратными гайками задних стоек. Затем совместите верхние закладные

гайки с передними стойками (см рис. 8).

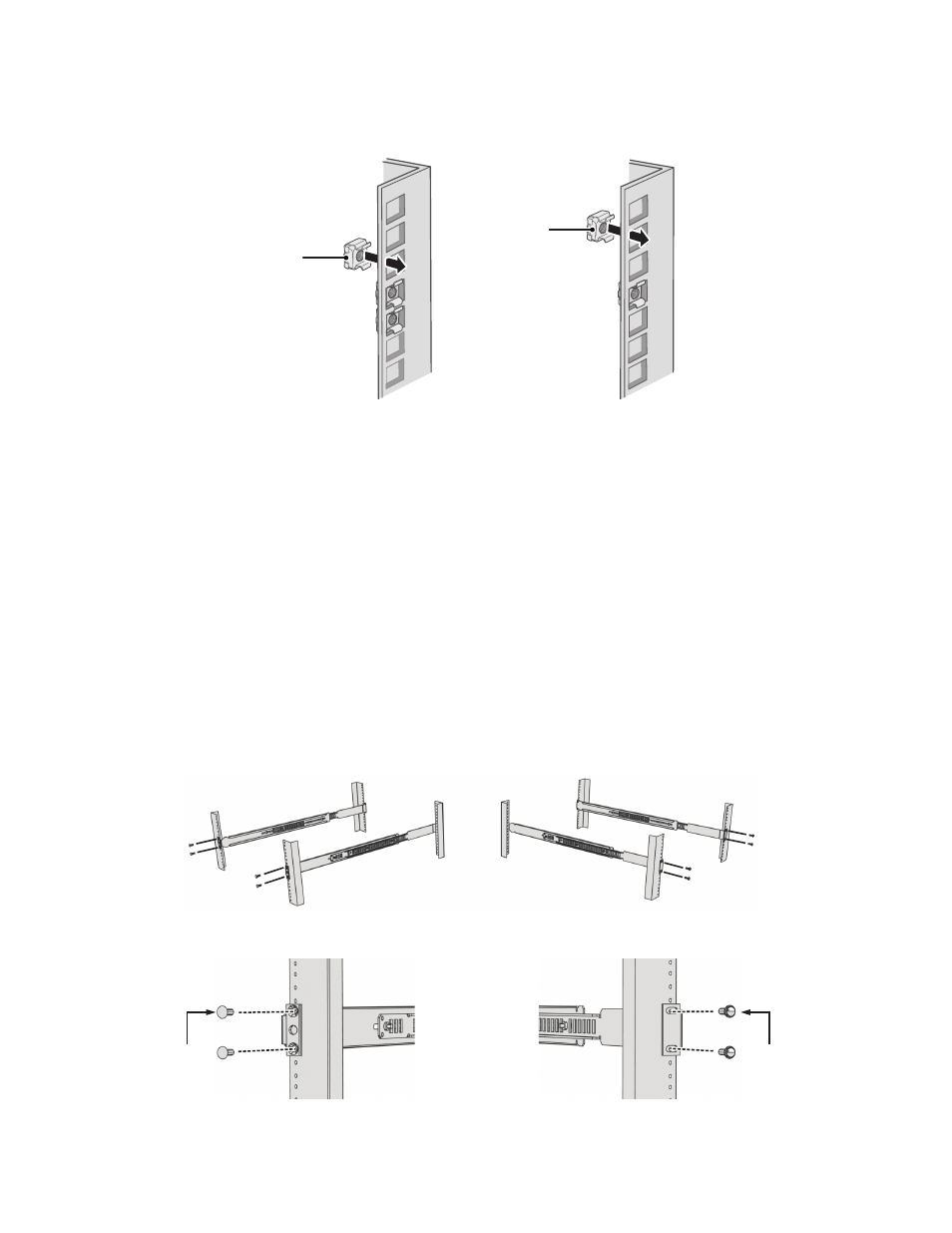

Рис. 8. Установка квадратных закладных гаек

6. Прикрепите одну собранную опорную направляющую к аппаратной стойке в желательном месте (см. рис. 9):

ПРИМЕЧАНИЕ: Собранные опорные направляющие идентичны и могут использоваться с любой стороны стойки –

справа или слева.

a.

Выставьте ушко передней крепежной направляющей напротив передней грани аппаратной стойки. Совместите

верхнее и нижнее отверстия ушка направляющей с резьбовыми отверстиями (или закладными гайками) стойки.

b.

С помощью двух винтов 10-32 x 0,5" с потайной головкой с крестообразным шлицем (прилагаются) прикрепите

ушко направляющей к передней части стойки. Вставляйте винты снаружи стойки в направлении к ее задней части.

c.

Откорректируйте длину направляющих в соответствии с длиной аппаратной стойки посредством перемещения

задней крепежной направляющей к задней поверхности стойки.

d.

Выставьте ушко задней крепежной направляющей напротив задней наружной поверхности аппаратной стойки.

Совместите верхнее и нижнее отверстия ушка направляющей с резьбовыми отверстиями (или закладными

гайками) аппаратной стойки.

e.

С помощью двух винтов 10-32 x 0,5" со скругленной плоской головкой с крестообразным шлицем (прилагаются)

прикрепите ушко направляющей к задней части стойки. Вставляйте винты с наружной стороны стойки, обращая

их к передней поверхности стойки.

Рис. 9. Прикрепление опорных направляющих

ЗАДНЯЯ НАПРАВЛЯЮЩАЯ

КВАДРАТНАЯ

ЗАКЛАДНАЯ

ГАЙКА

ПЕРЕДНЯЯ НАПРАВЛЯЮЩАЯ

КВАДРАТНАЯ

ЗАКЛАДНАЯ

ГАЙКА

2 ВИНТА

10-32 X 0,5"

С ПОТАЙНОЙ

ГОЛОВКОЙ И

КРЕСТООБРАЗНЫМ

ШЛИЦЕМ

ЗАДНЯЯ НАПРАВЛЯЮЩАЯКВАДРАТНАЯ

ПЕРЕДНЯЯ НАПРАВЛЯЮЩАЯ

ПЕРЕДНЯЯ СТОЙКА

ЗАДНЯЯ СТОЙКА

2 ВИНТА

10-32 X 0,5"

СО СКРУГЛЕННОЙ

ПЛОСКОЙ ГОЛОВКОЙ

И КРЕСТООБРАЗНЫМ

ШЛИЦЕМ
