Инструкция по эксплуатации Pelco S5230
Страница 6
6
C2268M-A-RU (5/13)
8. Подключите провода питания. Дополнительную информацию см. на Рис. 3 и в разделе

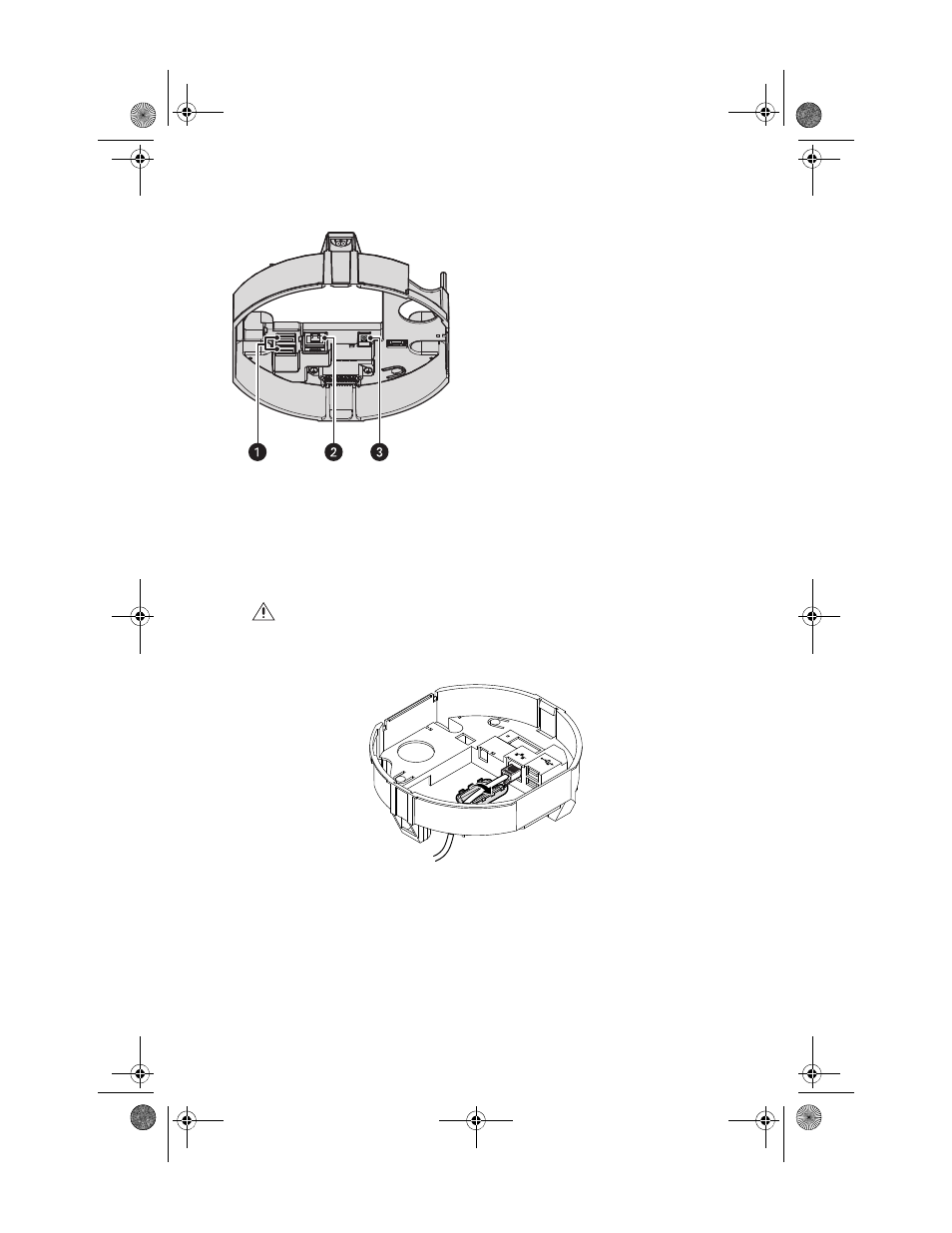

Рис. 3. Подключение проводов питания: внутрипотолочные модели
9. FCC (Федеральная комиссия по связи), установки класса А: закрепите феррит (прилагается)
на сетевом кабеле. Феррит следует надеть на кабель как можно ближе к сетевому порту
RJ-45 камеры.
Рис. 4. Установка феррита: внутрипотолочные модели
ОСТОРОЖНО! Феррит необходимо установить для того, чтобы камера отвечала
требованиям, предъявляемым к устройствам класса А по правилам FСС. Невыполнение
требования о надлежащей установке феррита может привести к возникновению помех
для радиосвязи.
ᕡ
Вспомогательные порты: предназначены
для соединения с совместимыми
принадлежностями систем Pelco.
ᕢ
Сетевой порт RJ-45: служит для подключения
камеры к IР-сети. Также обеспечивает подачу
питания на камеру по компьютерной сети с
использованием функции РоЕ (питание через
Ethernet). Питание через Ethernet можно
использовать только в том случае, если в
данной системе не используются нагреватель
и вентилятор.
ᕣ
24 В переменного тока: обеспечивает
питание нагревателя и вентилятора;
напряжение 24 В переменного тока требуется
для работы нагревателя и вентилятора. Также
подает питание на камеру, если питание через
Ethernet отсутствует.
24V~
