ПОДВЕСНЫЕ МОДЕЛИ
1. Установите подвесное крепление (не входит в комплект поставки). См. инструкцию,
прилагаемую к кронштейну.
2. Протяните проводку в монтажную коробку.
3. Привинтите монтажную коробку к подвесному креплению и нанесите резьбовой герметик
(прилагается) на резьбу монтажной коробки.
ПРИМЕЧАНИЕ. Применение резьбового герметика обязательно для подвесных креплений
как стандартного исполнения, так и исполнения с защитой от внешних воздействий.
Невыполнение этого требования может привести к невозможности отвинчивания устройств
в будущем.
4. Подключите провода питания. Дополнительную информацию см. на Рис. 8 и в разделе

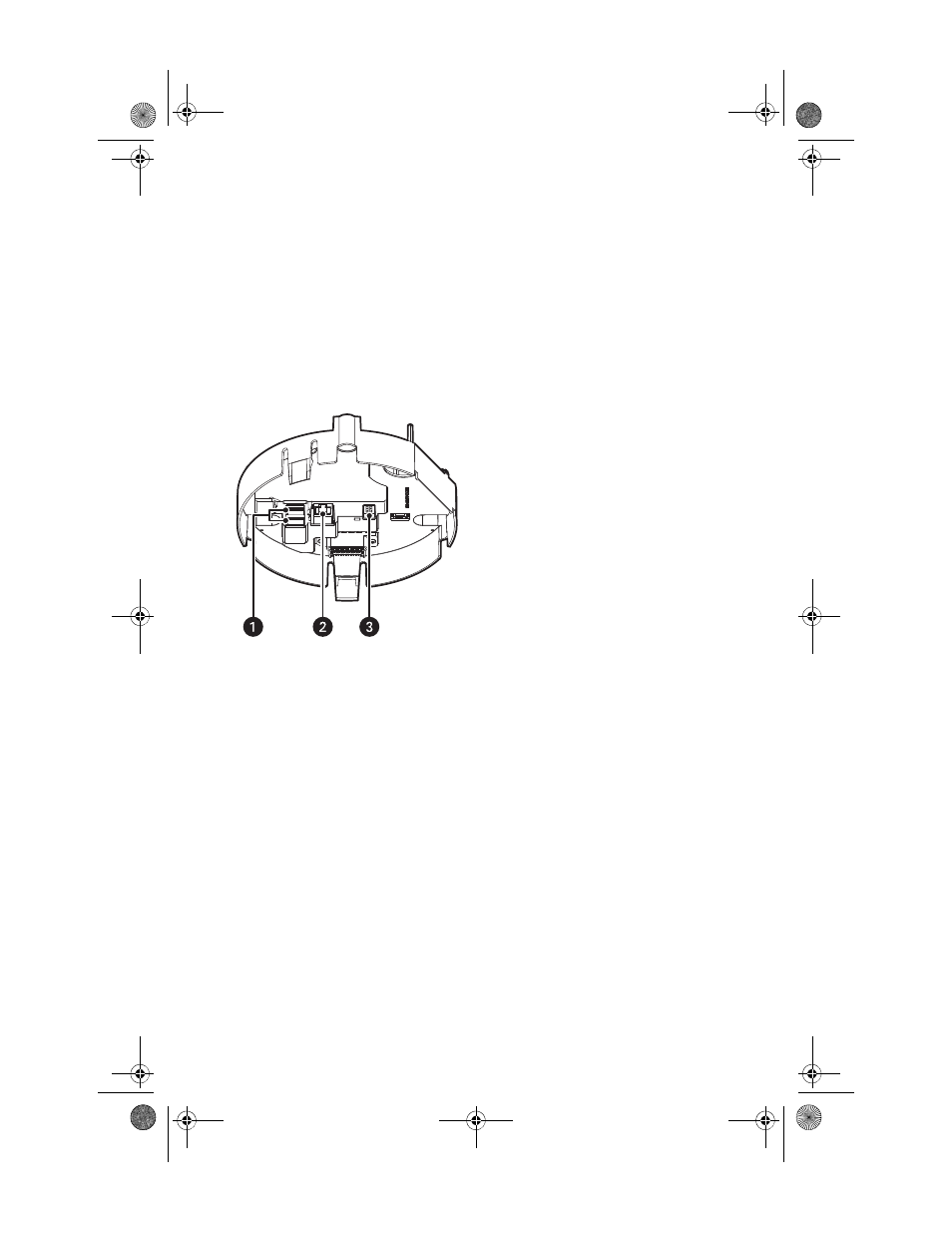

Рис. 8. Подключение проводов питания: подвесные модели
ᕡ
Вспомогательные порты: предназначены
для соединения с совместимыми
принадлежностями систем Pelco.
ᕢ
Сетевой порт RJ-45: служит для подключения
камеры к IР-сети. Также обеспечивает подачу
питания на камеру по компьютерной сети с
использованием функции РоЕ (питание через
Ethernet). Питание через Ethernet можно
использовать только в том случае, если в
данной системе не используются нагреватель
и вентилятор.
ᕣ
24 В переменного тока: обеспечивает
питание нагревателя и вентилятора;
напряжение 24 В переменного тока требуется
для работы нагревателя и вентилятора. Также
подает питание на камеру, если питание через
Ethernet отсутствует.
