4 C2268M-A-RU (5/13)
Краткие сведения о продукции

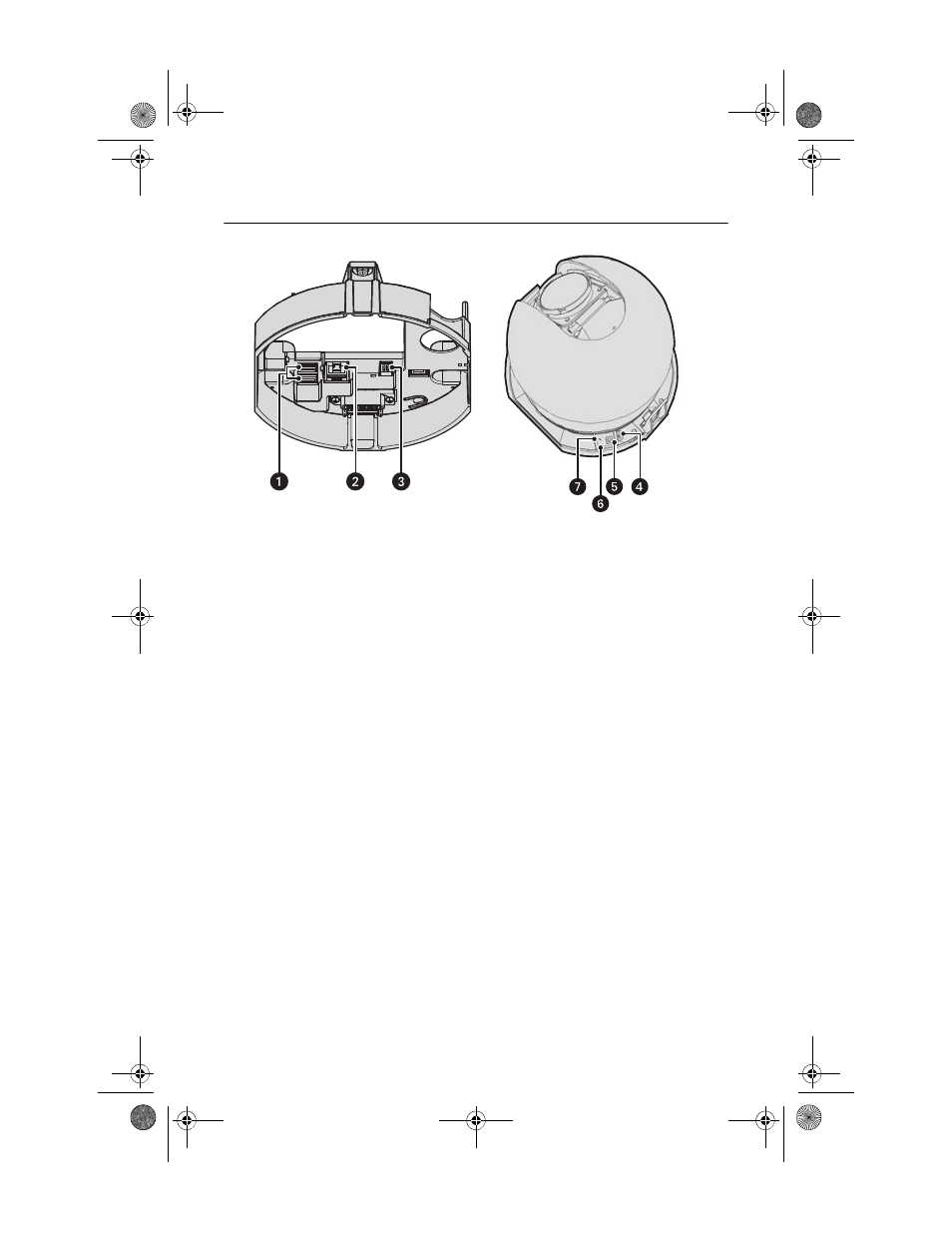

Рис. 1. Подключение и функции
ᕡ Вспомогательные порты: предназначены для соединения с совместимыми
принадлежностями систем Pelco.
ᕢ Сетевой порт RJ-45: служит для подключения камеры к IР-сети. Также обеспечивает подачу
питания на камеру по компьютерной сети с использованием функции РоЕ (питание через
Ethernet). Питание через Ethernet можно использовать только в том случае, если в данной
системе не используются нагреватель и вентилятор.
ᕣ 24 В переменного тока: обеспечивает питание нагревателя и вентилятора; напряжение 24 В
переменного тока требуется для работы нагревателя и вентилятора. Также подает питание на
камеру, если питание через Ethernet отсутствует.
ᕤ Светодиод питания: мигает зеленым цветом в течение цикла настройки конфигурации; затем
светится зеленым цветом без мигания после завершения этого цикла. Этот светодиод может
быть выключен. Если этот светодиод светится красным цветом (постоянным или мигающим),
обратитесь за помощью в службу сопровождения продукции компании Pelco по тел.:
1-800-289-9100 (США и Канада) или +1-559-292-1981 (для звонков из других стран).
ᕥ Кнопка сброса: обеспечивает перезагрузку камеры или восстановление ее заводской
настройки по умолчанию. Эта кнопка утоплена. Для перезагрузки камеры следует с помощью
небольшого инструмента, такого как скрепка для бумаг, однократно нажать и отпустить эту
кнопку. Для восстановления заводской настройки следует нажать и удерживать кнопку сброса
в течение 10 секунд.
ᕦ Светодиод активности сети Ethernet: мигание зеленого светодиода указывает на прием или
передачу данных камерой.
ᕧ Светодиод связи по сети Ethernet: светится постоянным янтарным цветом, указывая на
наличие работоспособного соединения с сетью.
