Инструкция по эксплуатации Pelco S5230
Страница 12
12
C2268M-A-RU (5/13)
6. Установите подвесной купольный привод:
a. Совместите синюю и красную стрелки подвесного купольного привода с синей
и красной стрелками внутри монтажной коробки.
b. Насадите подвесной купольный привод на зажимы, так чтобы обе стороны встали
на место со щелчком. Зажимы позволят временно удерживать купольный привод
на месте.
c.
Придерживайте купол рукой до его надежного закрепления винтами.
d. Надежно завинтите три невыпадающих винта.

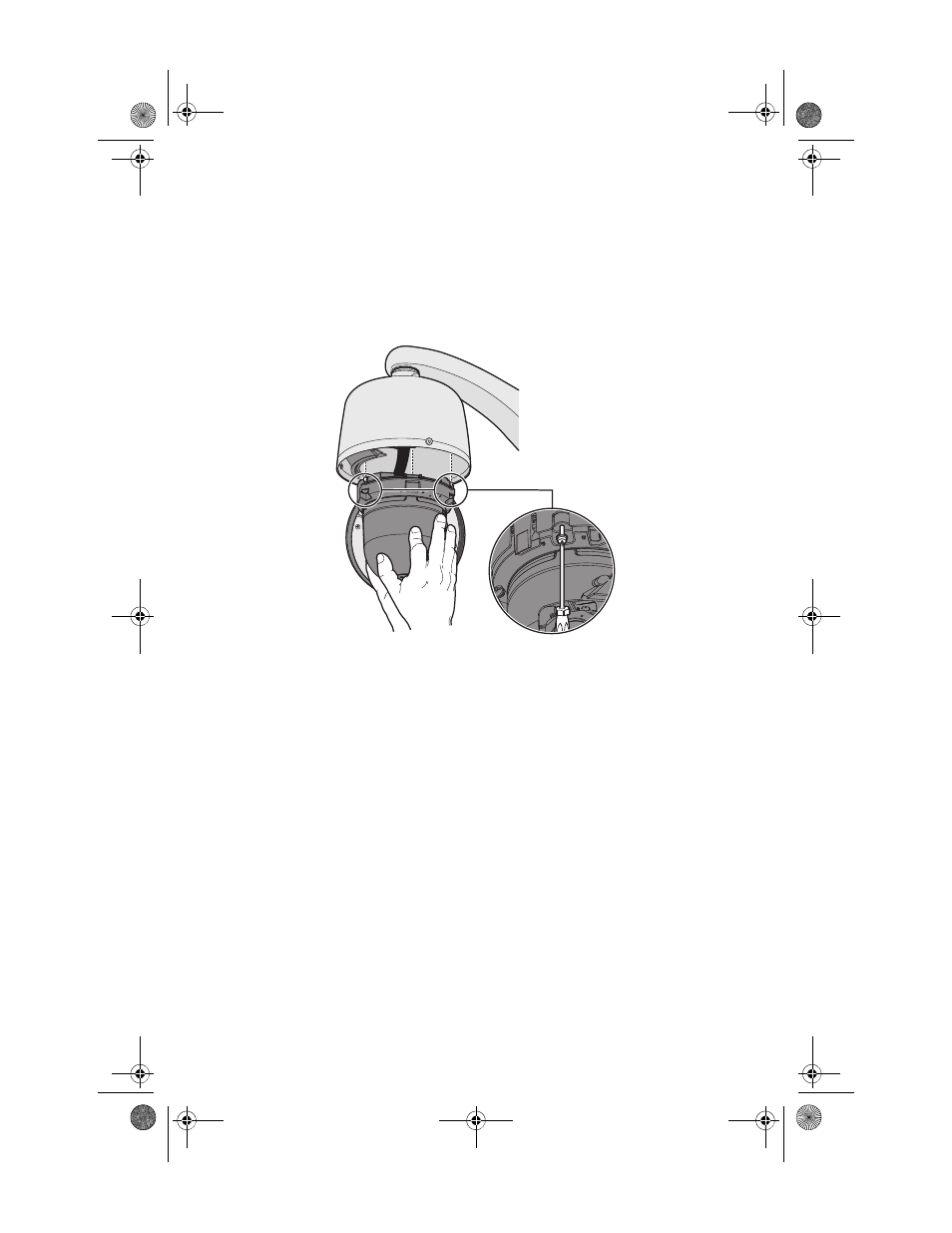

Рис. 10. Установка купольного привода: подвесные модели
7. Установите плафон:
Модели для установки в помещении и с защитой от внешних воздействий
a. Прикрепите поводок монтажной коробки к плафону.
b. Совместите винты монтажной коробки с прорезями плафона.
c.
Нажмите на плафон, чтобы вставить его в монтажную коробку.
d. Затяните винты, чтобы прикрепить плафон к монтажной коробке.
RU_C2268M.book Page 12 Tuesday, August 27, 2013 10:20 PM
