C2268M-A-RU (5/13) 15
КАБЕЛИ
ТРЕБОВАНИЯ К ПРОВОДНОМУ СОЕДИНЕНИЮ ETHERNET
ДЛЯ POE
Подключите кабель Cat5 или более высокой категории (Cat5e или Cat6) (не прилагается)
к сетевому порту RJ-45. 8-контактный порт обеспечивает передачу видеосигнала и питание по
сети Ethernet для камеры. Функция питания по сети Ethernet — PoE (стандарт IEEE 802.3af) —
предусматривает подачу питания по тому же кабелю, по которому передаются сетевые данные,
что устраняет необходимость в отдельном источнике питания. Это упрощает установку
и эксплуатацию камеры без влияния на работу компьютерной сети.
ПРИМЕЧАНИЕ. Питание через Ethernet можно использовать только в том случае, если в данной
системе не используются нагреватель и вентилятор. Допустимый диапазон температуры
эксплуатации без нагревателя и вентилятора: от 0 до 50 °С (от 32 до 122 °F) для потолочных
моделей и от -4 до 45 °C (от 25 до 113 °F) для подвесных моделей.
Назначение контактов указано на Рис. 14.

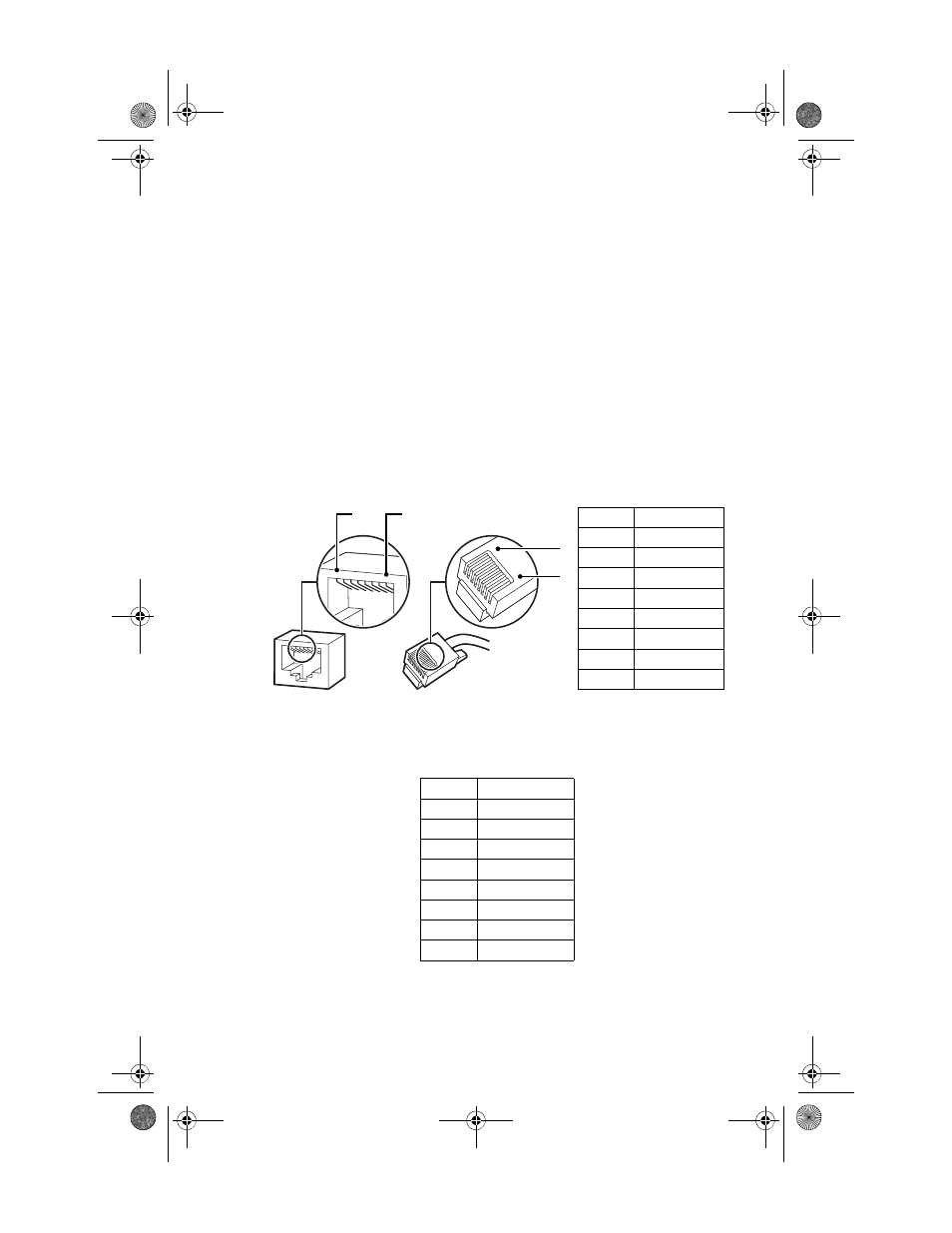

Рис. 14. Назначение контактов кабеля
Табл. B. Ethernet с режимом PoE A
Контакт Функция
1 TX+, PoE 1-2
2 TX–, PoE 1-2
3 RX+, PoE 3-4
4 Не используется
5 Не используется
6 RX–, PoE 3-4
7 Не используется
8 Не используется
1 2 3 4 5 6 7 8 8 7 6 5
4 3
2 1
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8
8 7 6 5 4 3 2 1
8
8
1
1 Контакт Функция
1 TX+ (передача)
2 TX– (передача)
3 RX+ (прием)
4 PoE 1-2
5 PoE 1-2
6 RX– (прием)
7 PoE 3-4
8 PoE 3-4
Табл. A. Ethernet с режимом PoE B
