СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ 6–41
_
_
_
_
_
_

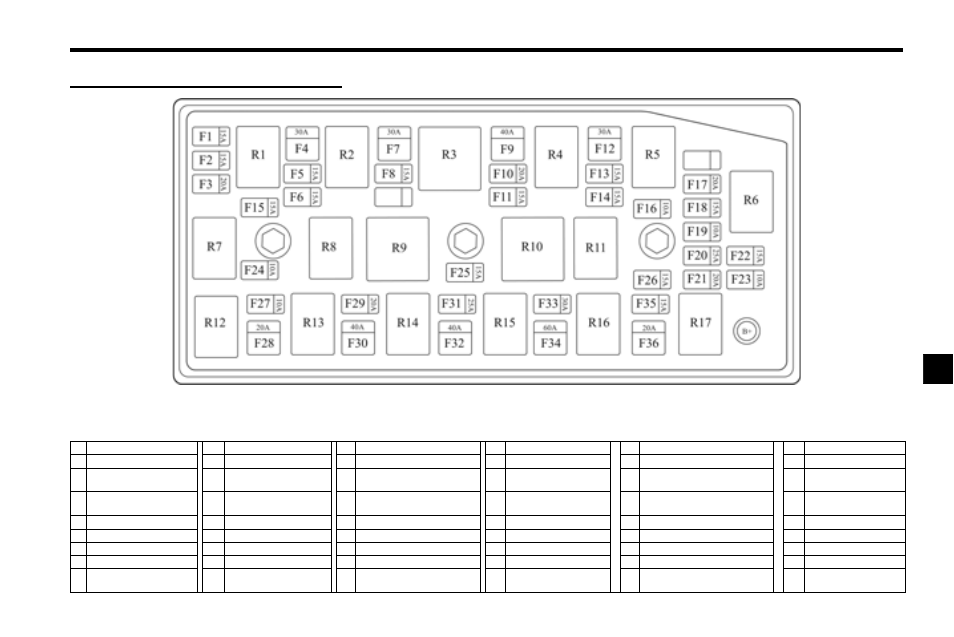

Блок предохранителей в моторном отсеке
ПРИМЕЧАНИЕ. ИСПОЛЬЗУЙТЕ ТОЛЬКО ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ ЗАВОДА-ИЗГОТОВИТЕЛЯ
*: АКСЕССУАРЫ
F1 Двигатель1
F10 Люк*
F19 Правый стояночный фонарь
F28 Стартер
R1 Вспомогательное реле вентилятора
R10 Реле зажигания
F2 Двигатель2
F11 Противоугонная система
F20 Резервный
F29 АБС
R2 Реле топливной системы
R11 Реле стояночных фонарей
F3 ECM
F12 Система очистки запотевших
окон
F21 Резервный
F30 АБС
R3 Реле частоты вращения
стеклоочистителей
R12 Реле стартера
F4 ОСНОВНОЙ ВЕНТИЛЯТОР
F13 Левая фара ближнего света
F22 Резервный
F31 Стеклоочиститель
R4 Реле системы очистки запотевших
окон
R13 Реле кондиционера воздуха
F5 ТОПЛИВО
F14 Правая фара ближнего света
F23 Резервный
F32 Запуск
R5 Верхнее/нижнее реле
R14 Реле звукового сигнала
F6 Полный привод*
F15 Двигатель3
F24 Компонент кондиционера воздуха F33 Сиденье с электроприводом
R6 Реле омывателя фар
R15 Реле стеклоочистителей
F7 Вспомогательный вентилятор
F16 Левый стояночный фонарь
F25 Звуковой сигнал
F34 Аккумуляторная батарея
R7 Основное реле
R16 Реле противотуманных фар
F8 Стоп
F17 Омыватель фар
F26 Передние противотуманные фары F35 Фары дальнего света
R8 Основное реле вентилятора
R17 Реле фар дальнего света
F9 Кондиционер воздуха
Компонент/Зажигание1
F18 TCM
F27 Основной
F36 Задний очиститель
R9 Управляющее реле вентилятора
