DIGITAL AUDIO (ЦИФРОВОЕ АУДИО)
Чтобы насладиться преимуществами высококачественной схемы
объемного и цифрового звука M15 HD, рекомендуем использовать
цифровые аудиовходы.
M15 HD предусматривает возможность выбора между 3 цифровыми
аудиовходами. А именно - HDMI, Optical и Coaxial. Также можно
выбрать параметр Off, тем самым не выбирая ни одного входящего
аудиосигнала для определенного источника.
Для выбора нужного цифрового аудиовхода для конкретного источника
перейдите к пункту Digital Audio, нажмите кнопку [S], а затем [D/F].
Определившись с выбором входа, нажмите [S], а затем снова [D/F]
для выбора конкретного цифрового аудиовхода.
Ниже перечислены наборы назначенного цифрового аудиовхода:
HDMI $ HDMI 1 - 6
Optical $ Optical 1 - 4
Coaxial $ Coaxial 1 – 4
ПРИМЕЧАНИЕ
Входящий цифровой сигнал на назначенном цифровом входе
всегда имеет преимущество над назначенным аналоговым
входом, даже если используются оба. Для сохранения аналогового
аудиовхода для конкретного источника выберите опцию “Off” в
настройках Digital Audio в меню соответствующего источника.
VIDEO (ВИДЕО)
Источнику можно присвоить четыре типа видеовходов. А именно:
HDMI, компонентный, S-Video и Video. Пятая опция OFF выбирается,
когда никакой видеовход не назначается источнику.
Для выбора нужного видеовхода нажмите кнопку [S], а затем [D/F]
для переключения между опциями. Ниже перечислены наборы
назначенного цифрового видеовхода:
HDMI $ HDMI 1 - 6
Component Video $ Component 1 - 3
S-Video $ S-Video 1 - 4
Video $ Video 1 - 4
ВАЖНОЕ ЗАМЕЧАНИЕ О ПРОИЗВОДИТЕЛЬНОСТИ ВИДЕО M15 HD
В M15 HD используется разработанный NAD программируемый блок
FPGA, позволяющий преобразовывать аналоговое видео в цифровое
видео. Это позволяет использовать один кабель для подключения
к телевизору всех источников с сохранением оригинального разре-
шения источников. Видео с чересстрочной разверткой преобразо-
вывается в построчную развертку через HDMI, что обеспечивает
полную совместимость с новейшими HD-телевизорами.
M15 HD также поддерживает функции HDMI 1.4a, включающие
совместимость с большим количеством источников цифрового
видео и дисплеев.
A/V PRESET (ПРЕСЕТЫ)
Источнику может быть назначен какой-либо предварительно
настроенный пресет. Параметры, установленные в выбранном пресете
будут приняты для настраиваемого источника (чтобы понять, как
осуществляется настройка пресетов см. раздел “A/V Presets (Пресеты)”.
Перейдите к пункту A/V Preset и нажмите кнопку [S], а затем [D/F]
для присвоения источнику номера пресета в диапазоне от 1 до 5.
Если Вы не хотите назначать источнику пресет, выберите опцию “None”.
TRIGGER OUT (ТРИГГЕРНЫЙ ВЫХОД)
Выходной триггерный сигнал для конкретного источника определяется
настройкой, сделанной в отдельном меню “Trigger Setup (Настройка
триггера)” (см. ниже). Если для Source Setup назначены все три выхода
триггеров (Trigger Out 1-3) в отдельном меню Trigger Setup, для
конкретных источников возможны следующие сочетания выходов
триггеров
Trigger Out: 1 $ 2 $ 1 + 2 $ 3 $ 1 + 3 $ 2 + 3 $ 1+2+ 3
Эти сочетания зависят от назначение Source Setup для параметров
Trigger 1 Out, Trigger 2 Out и Trigger 3 Out в меню Trigger Setup.
Также можно выбрать вариант “No”, не назначая источнику ни одного
выхода Trigger Out.
Для включения триггера и обеспечения возможности его назначения в
меню Source Setup (Normal View) (Настройка источника - обычный вид)
сначала выполните следующее
• В отдельном меню Trigger Setup нужно назначить параметры Trigger
1 Out, Trigger 2 Out или Trigger 3 Out в Source Setup.
• Параметр Trigger Out не появляется в меню Source Setup (Normal
View), если в отдельном меню Trigger Setup параметры Trigger 1 Out,
Trigger 2 Out или Trigger 3 Out назначены для зон Main, Zone 2, Zone
3, Zone4, Zone 2+3+4, Main + Zone 2, Main + Zone 3, Main + Zone 4
или Main + Zone 234; и хотя бы один порт Trigger Out не выделен для
Source Setup.

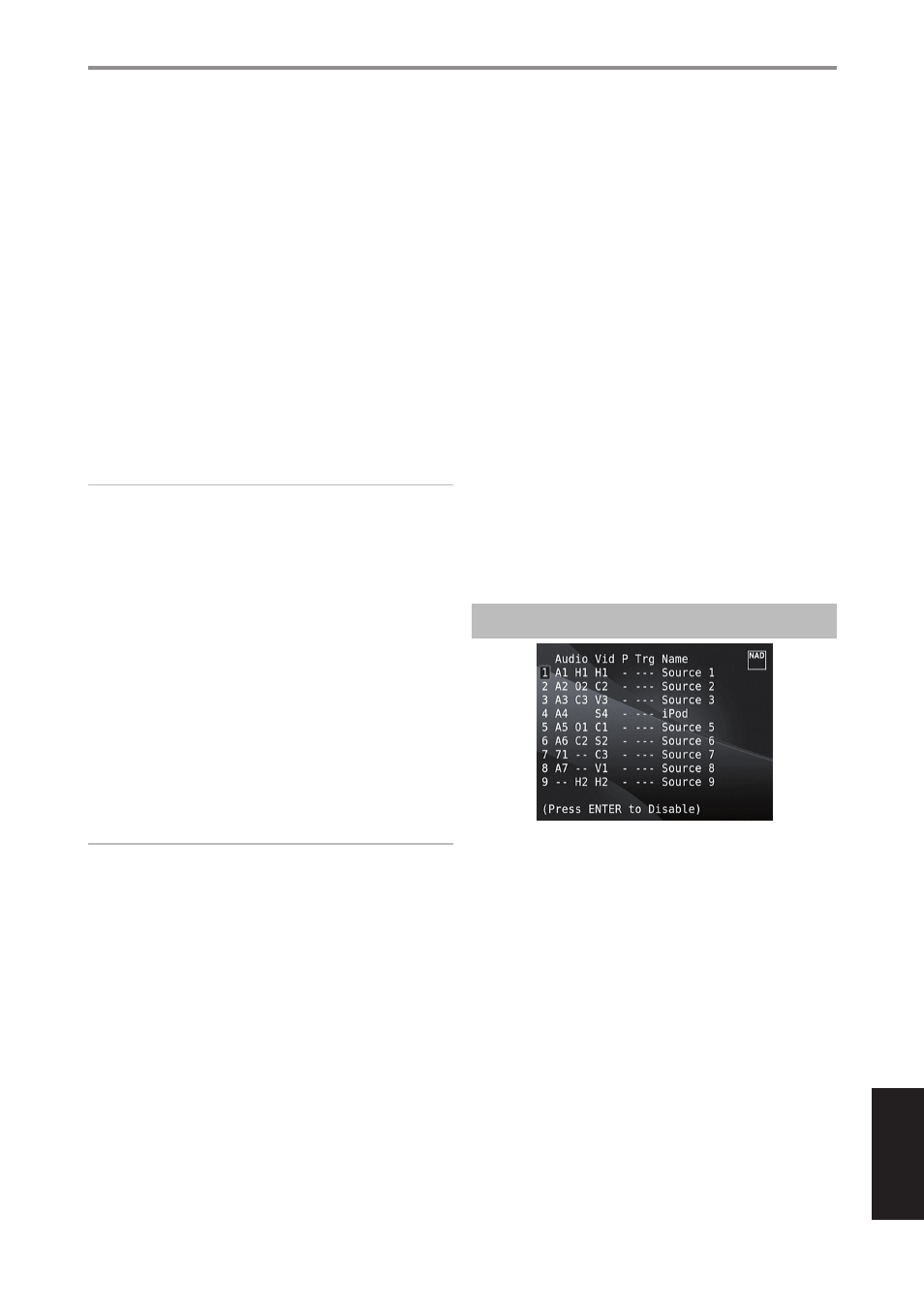

SOURCE SETUP TABLE VIEW)
(НАСТРОЙКА ИСТОЧНИКА - ТАБЛИЧНЫЙ ВИД)
Таблица отражает настройки, произведенные в меню “SOURCE SETUP
- NORMAL VIEW (НАСТРОЙКА ИСТОЧНИКА - НОРМАЛЬНЫЙ ВИД)”. Все
настройки объединяются и выводятся в табличной форме в окне “SOURCE
SETUP - TABLE VIEW (НАСТРОЙКА ИСТОЧНИКА - ТАБЛИЧНЫЙ ВИД)”
Перемещаясь по таблице с помощью кнопок [A/S] и [D/F] можно
здесь же менять значения параметров Audio, Video, Preset, Trigger
и Name, не возвращаясь в меню “SOURCE SETUP - NORMAL VIEW
(НАСТРОЙКА ИСТОЧНИКА - НОРМАЛЬНЫЙ ВИД)”.
Выделите номер определенного источника и нажмите кнопку [ENTER],
чтобы включить или отключить данный источник.
ЭКСПЛУАТАЦИЯ
ИСПОЛЬЗОВАНИЕ M15 HD – МЕНЮ НАСТРОЙКИ
