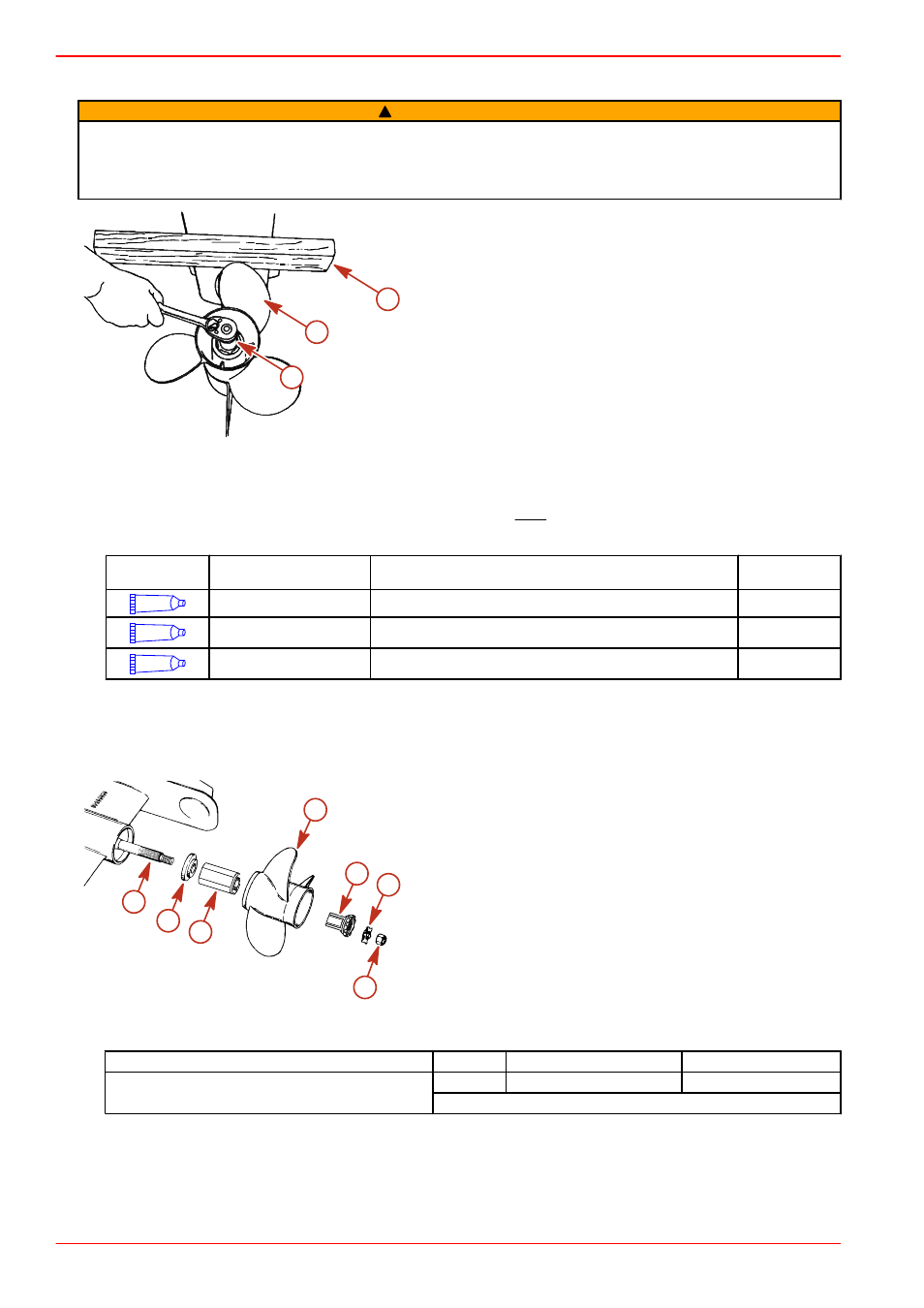

Установка гребного винта поворотно-откидной колонки Bravo Diesel
!
ПРЕДУПРЕЖДЕНИЕ
Вращающиеся гребные винты могут вызвать серьезные травмы или гибель. Никогда не включайте двигатели лодки
на суше, если установлен гребной винт. Перед установкой или снятием гребного винта поставьте узел привода на
нейтраль и задействуйте выключатель со шнуром дистанционного останова двигателя, чтобы предотвратить запуск
двигателя. Установите деревянный блок между лопастью гребного винта и противовентиляционной пластиной.
a -
Деревянный блок
b -
Гребной винт
c -
Гайка гребного винта (под гнездом)
Модели Вravo 1
ВАЖНАЯ ИНФОРМАЦИЯ: Используйте гребной винт, вращающийся в правильном направлении. Направление
вращения гребного винта ДОЛЖНО совпадать с направлением вращения вала гребного винта.
1. Обильно нанесите на шлицы приводного вала гребного винта один из следующих смазочных материалов
Quicksilver.
Труба, ссыл.
номер
Описание
Где используется
Деталь №
34
Специальная смазка 101
Шлицы приводного вала гребного винта
92-802865Q02
95
Тефлоновая смазка 2-4-C
морского назначения
Шлицы приводного вала гребного винта
92-802859Q 1
94
Антикоррозионная
консистентная смазка
Шлицы приводного вала гребного винта
92-802867 Q1
ПРИМЕЧАНИЕ: Антикоррозионную консистентную смазку следует использовать только при эксплуатации в
соленой воде.
2. Установите гребной винт с крепежными устройствами, как показано.
3. Затяните гайку гребного винта.
Типовые модели Bravo 1
a -
Шлицы приводного вала гребного винта
b -
Передняя упорная втулка
c -
Гребной винт со ступицей привода Flo-Torque II
d -
Гребной винт
e -
Переходник сменной приводной втулки
f -
Стопорная шайба
g -
Гайка гребного винта
ПРИМЕЧАНИЕ: Указанный крутящий момент гребного винта является минимальной величиной крутящего
момента.
Описание
Нм
фунто-дюйм.
фунто-фут.
Гайка гребного винта Bravo 1
75
–
55
Затем совместите лапки с канавками
4. Для моделей со стопорной шайбой: Затягивайте гайку гребного винта до тех пор, пока три лапки стопорной шайбы
не совместятся с канавками шлицевой шайбы.
