Раздел 5 - Техническое обслуживание
Страница 106
90-8M0057524
rus
МАРТ 2011

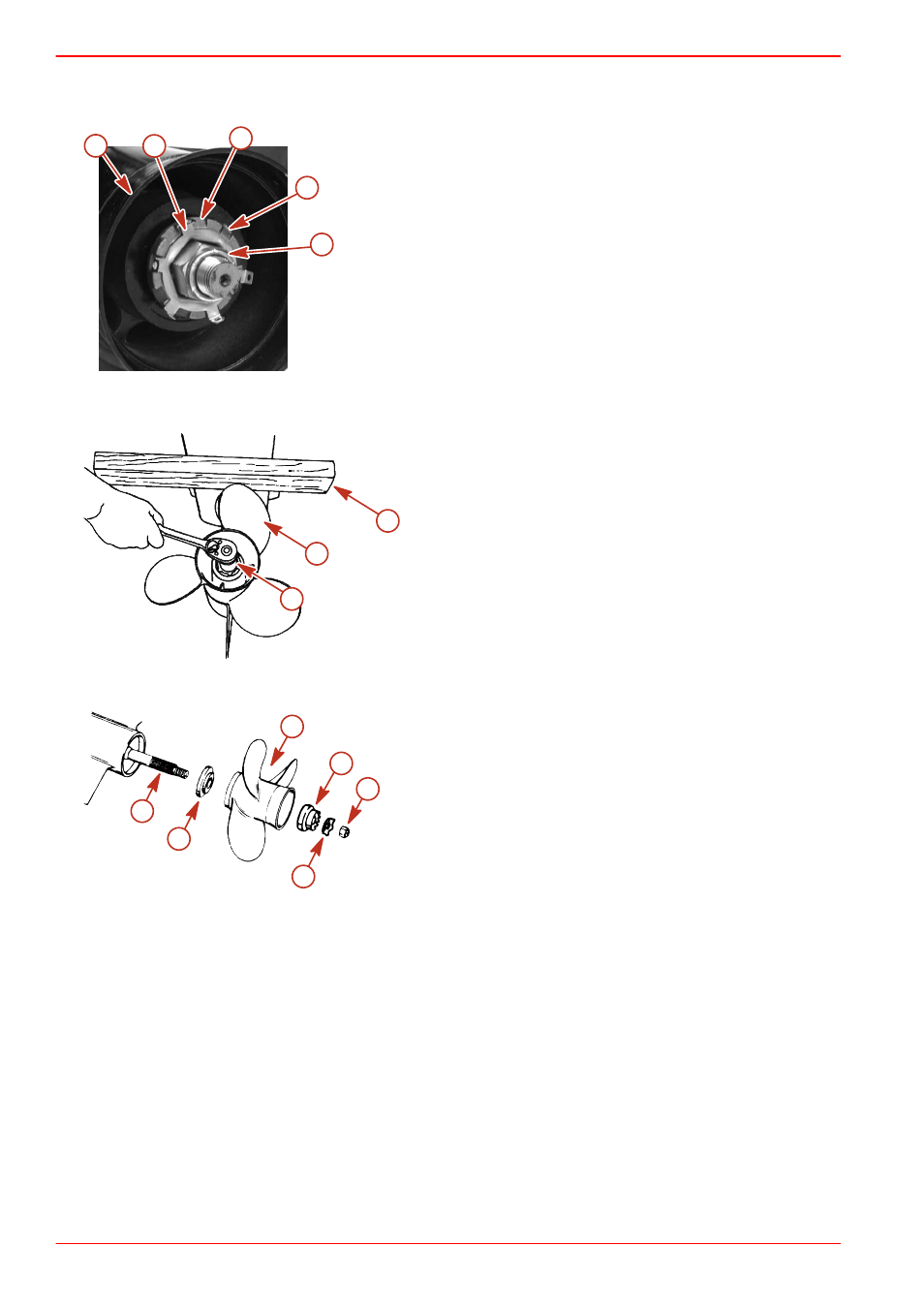

Модели Bravo 2
1. Выпрямите загнутые лапки стопорной шайбы гребного винта.
a -
Гребной винт
b -
Стопорная шайба
c -
Переходник сменной приводной втулки
d -
Загнутые вниз лапки
e -
Гайка гребного винта
2. Установите деревянный блок между лопастью гребного винта и антивентиляционной пластиной кормового
привода.
a -
Деревянный блок
b -
Гребной винт
c -
Гайка гребного винта (под гнездом)
3. Поверните гайку вала гребного винта против часовой стрелки и снимите ее.
4. Снимите гребной винт и крепежные устройства с вала.
Bravo 2
a -
Шлицы приводного вала гребного винта
b -
Передняя упорная втулка
c -
Гребной винт
d -
Шлицевая шайба
e -
Стопорная шайба
f -
Гайка гребного винта
Модели Bravo 3
1. Установите деревянный блок между лопастью гребного винта и антивентиляционной пластиной поворотно-
откидной колонки.
2. Снимите болт и шайбы, крепящие анод гребного вала.
e
c
d
b
a
4750
a
b
c
4826
8566
a
b
c
f
d
e
