УСТАНОВКА
rus
115
Труба,
ссыл.
номер
Описание
Где используется
Деталь №
94
Антикоррозионная
консистентная
смазка
Вал гребного винта
92-802867 Q1
95
Тефлоновая смазка
2-4-C
Вал гребного винта
92-802859Q 1
4.

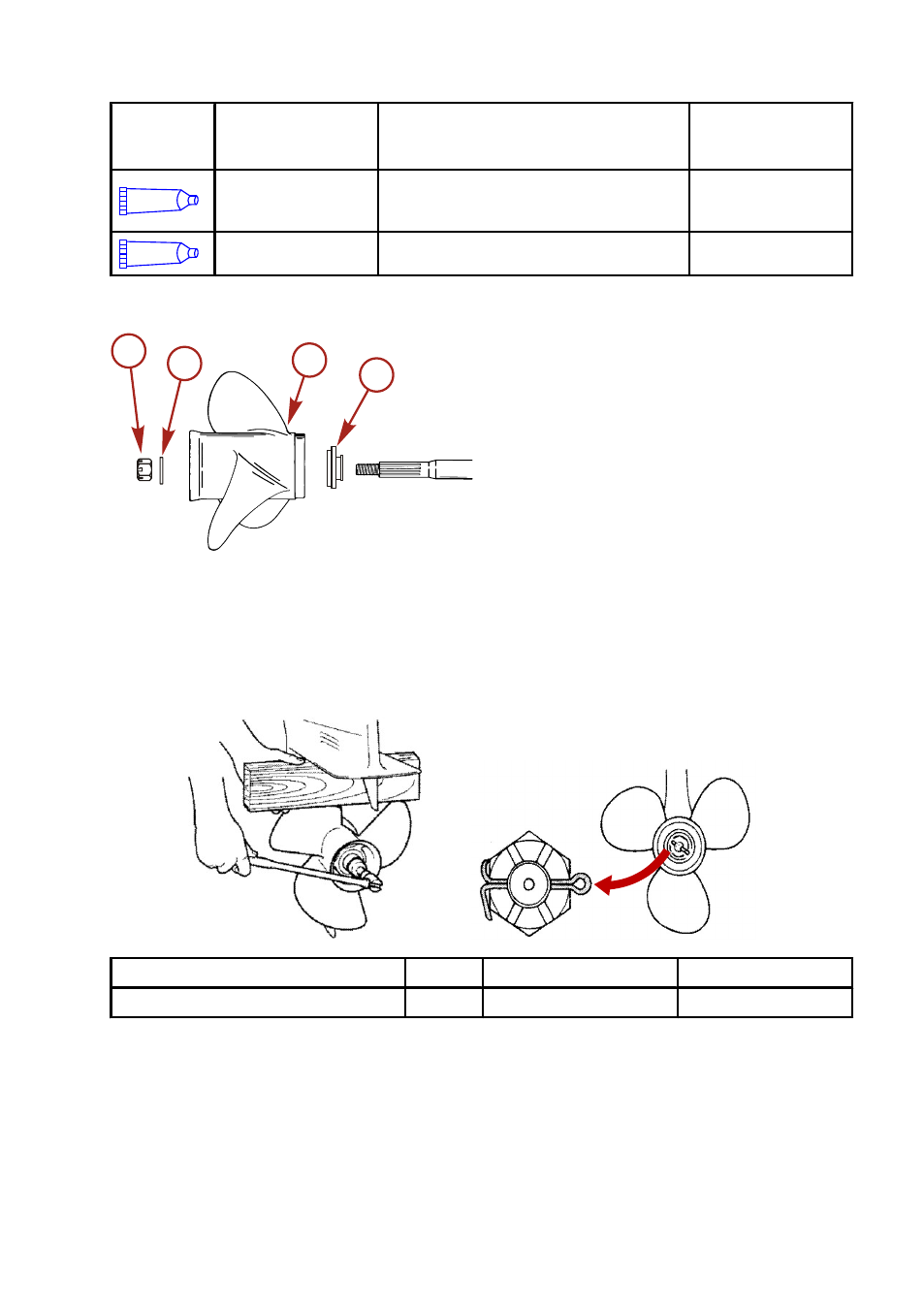

Установите на вал переднюю упорную втулку, гребной винт, заднюю упорную шайбу и гайку
гребного винта.
a -
Гайка гребного винта
b -
Задняя упорная шайба
c -
Гребной винт
d -
Передняя упорная втулка
5.
Поместите деревянный брусок между коробкой передач и гребным винтом и затяните гайку
гребного винта до заданного значения.
ПРИМЕЧАНИЕ: Если гайка гребного винта не совмещается с отверстием на валу гребного винта после
затягивания до указанного крутящего момента, то затяните дополнительно гайку для ее совмещения с
отверстием в валу гребного винта.
6.
Совместите гайку гребного винта с отверстием вала гребного винта. Вставьте новый шплинт в
отверстие и согните концы шплинта.
28353
28351
Описание
Нм
фунто-дюйм.
фунто-фут.
Гайка гребного винта
25
18
10077
a
b
c
d
