УСТАНОВКА
112
rus
1.

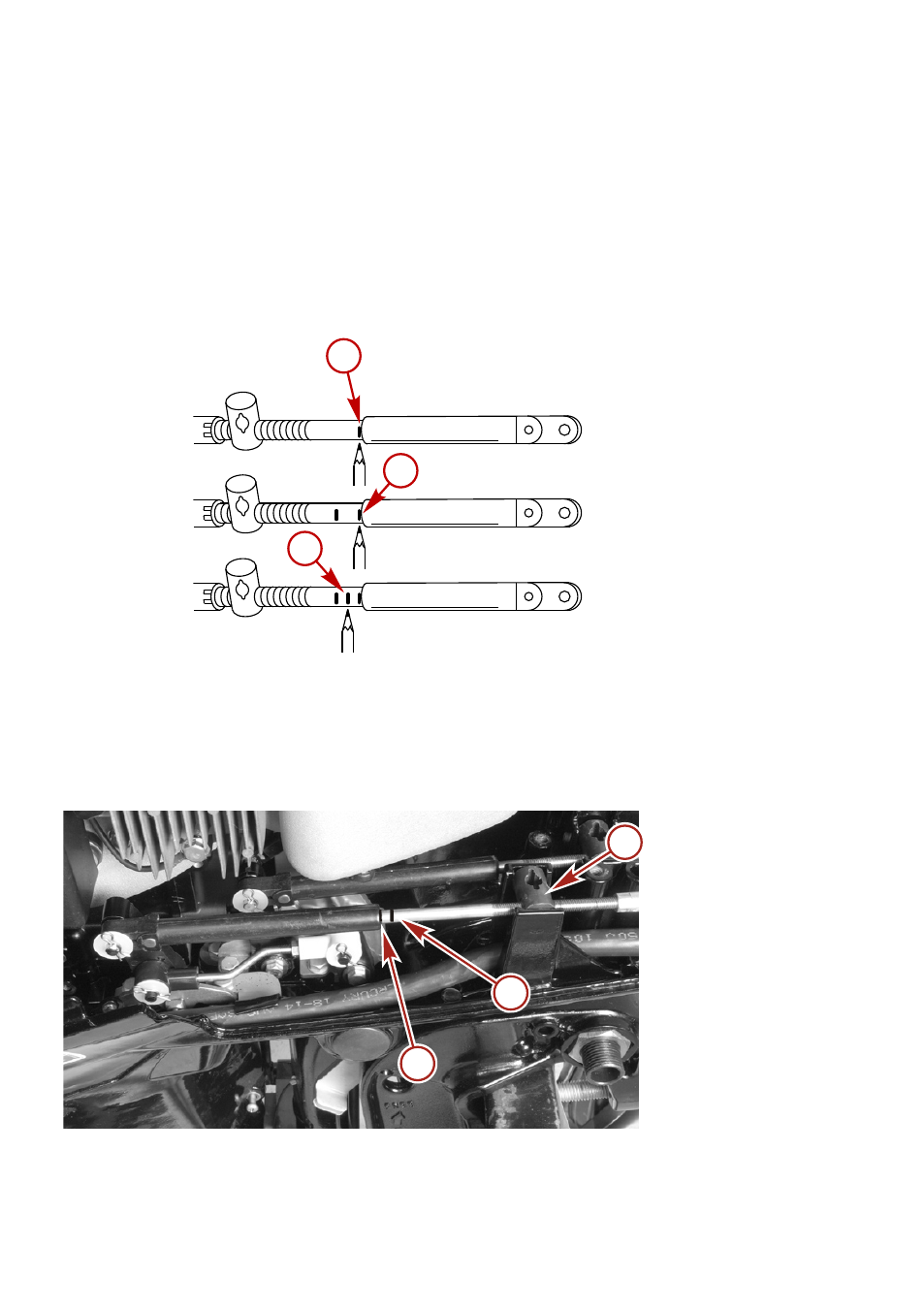

Найдите на тросе переключения передач центральную точку провисающей части или «мертвого»
хода следующим образом:
a. Переместите рукоятку дистанционного управления из нейтрального положения на переднюю
передачу и двигайте рукоятку до положения полного хода. Медленно верните рукоятку назад,
в нейтральное положение. Разместите отметку «a» на направляющей конца троса.
b. Переместите рукоятку дистанционного управления из нейтрального положения на заднюю
передачу и двигайте рукоятку до положения полного хода. Медленно верните рукоятку назад,
в нейтральное положение. Разместите отметку «b» на направляющей конца троса.
c. Нанесите центральную отметку «c» посередине между отметками «a» и «b». Выровняйте
направляющую конца троса по этой центральной отметке во время установки троса на
двигатель.
6098
b
c
a
2.
Убедитесь в том, что двигатель находится на нейтральной передаче.
3.
Убедитесь в том, что блок управления находится на нейтральной передаче.
4.
Установите трос переключения передач на рычаг управления переключением передач. Закрепите
с помощью шайбы и фиксатора шплинта. Отрегулируйте тросовую камеру так, чтобы совместить
центральную отметку на направляющей троса, когда тросовая камера троса переключения
передач находится в гнезде камеры в кожухе.
a -
Центральная отметка на направляющей троса
b -
Первая отметка на направляющей троса
a
b
c
15896
