инструкция по эксплуатации станка JET мод. MBS-1321W
8

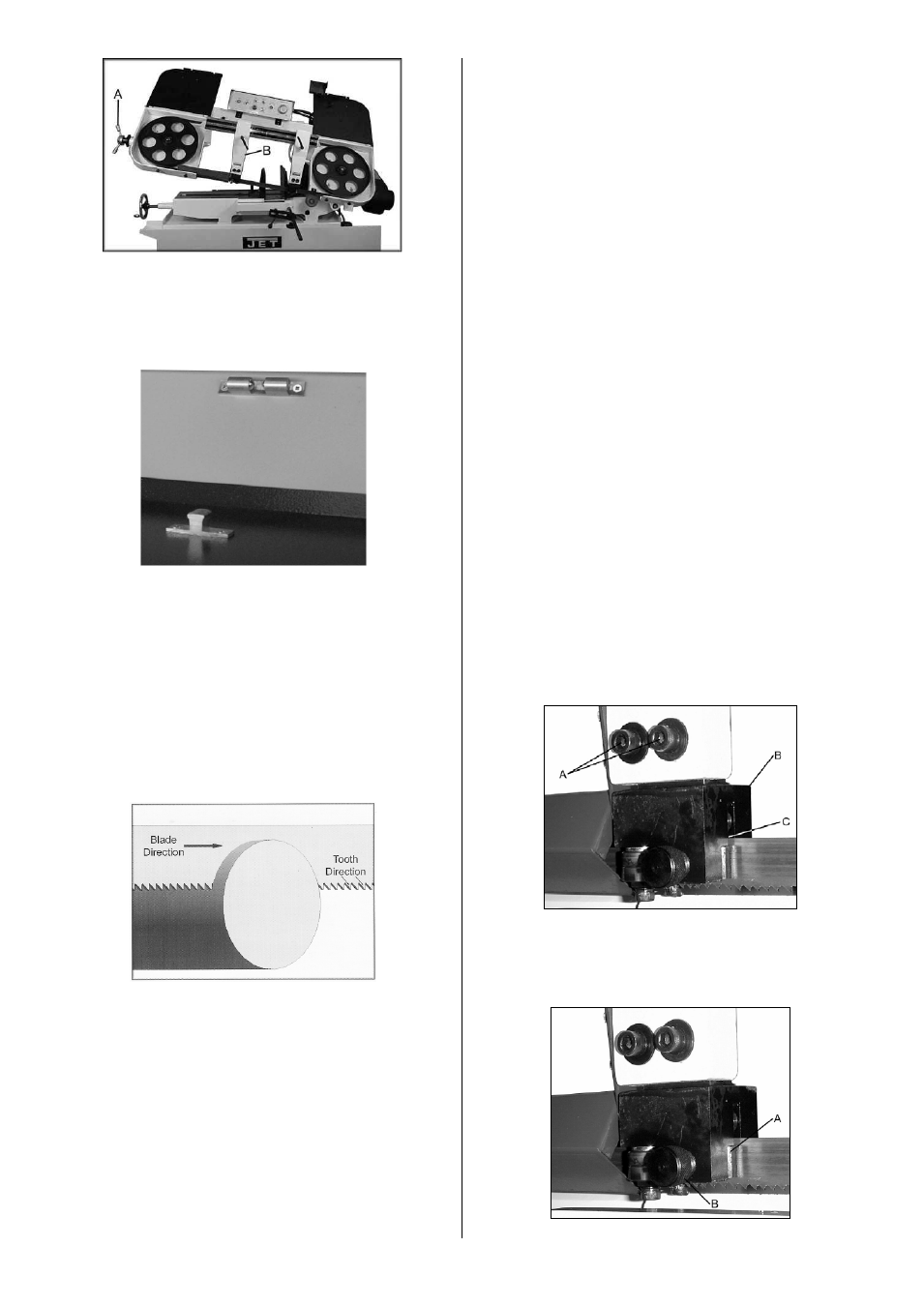

Рис.9
3.
Откройте кожух полотна, зафиксируйте его
при помощи защёлки (Рис. 10) и вычистите
стружку из обоих корпусов шкивов. Ослабьте
стопорные ручки и снимите верхний и нижний
кожухи полотна. Снимите щётку в сборе.
Рис.10
4.
Ослабьте натяжение ремня, вращая махо-
вик регулировки натяжения (А, Рис. 9) против
часовой стрелки.
5.
Ослабьте стопорную ручку и переместите
опору подшипникового узла (В, Рис. 9) на-
сколько возможно вправо.
6.
Снимите старое полотно с обоих шкивов и
направляющих.
Внимание! Даже затупившиеся полотна могут
быть острыми! Будьте осторожны при работе
с пильным полотном!
Рис.11
7.
Установите новое полотно так, чтобы зу-
бья были направлены вниз в направлении ре-
зания. Если необходимо, выверните полотно
(См. Рис.11).
8.
Наденьте полотно на шкивы и затяните,
чтобы полотно не соскочило. Убедитесь, что
спинка полотна слегка касается буртиков обо-
их шкивов. Слегка перекрутите полотно, что-
бы оно село на направляющие.
9.
Натяжение полотна должно соответство-
вать примерно 2000 кгс. Натяжение полотна
обозначается на оси натяжного шкива (слева).
ВНИМАНИЕ: при чрезмерном натяжении воз-
можен разрыв полотна, при недостаточном -
проскальзывание ведущего шкива, закусыва-
ние полотна в заготовке или увод от перпен-
дикулярного реза.
10.
Нанесите на пильное полотно несколько
капель легкого масла.
11.
При помощи болта и шайбы закрепите
щётку на опоре. Отрегулируйте опору щётки
таким образом, чтобы щётка слегка касалась
зубьев полотна.
12.
Закройте кожух и направляющие и зафик-
сируйте. Подключите станок к источнику пита-
ния и поработайте без нагрузки около 2 ми-
нут.
13.
Выключите станок и проверьте натяжение
полотна и регулировку щётки. Если необхо-
дима дополнительная регулировка,
отключи-
те станок от источника питания, произведе-
те необходимые регулировки и подключите
станок к питанию.
6
.3 Регулировка направляющих полотна
Отключите станок от сети.
Установите направляющие полотна пилы как
можно ближе к заготовке.
6
.4 Регулировка роликовых направляющих
Отключите станок от сети.
Ослабьте винты (A, рис. 12) и установите зад-
ний ролик на расстояние примерно 0,1 мм от
спинки пильного полотна (С).
Снова затяните винты.
Рис.12
Ослабьте твердосплавные направляющие
полотна (А, Рис. 13), ослабив винты (В). Ото-
двиньте направляющие от полотна.
Рис.13
