инструкция по эксплуатации станка JET мод. MBS-1321W
11
2.
Ослабьте два установочных болта (С, Рис.
19
), чтобы ослабить концевой выключатель
обрыва полотна.
3.
Переместите концевой выключатель к
площадке (В, Рис. 19) и убедитесь, что ролик
концевого выключателя (А, Рис. 19) располо-
жен близко к площадке.
4.
Нажмите на кнопку пуска, чтобы проверить,
загорится ли индикаторная лампочка (А, Рис.
1
). Если лампочка не загорается, снова отре-
гулируйте положение концевого выключателя.
ЩЁТКА ДЛЯ УДАЛЕНИЯ СТРУЖКИ
Щётку для удаления стружки необходимо ре-
гулировать в соответствии с ежедневным из-
носом.
1.
Отключите станок от сети.

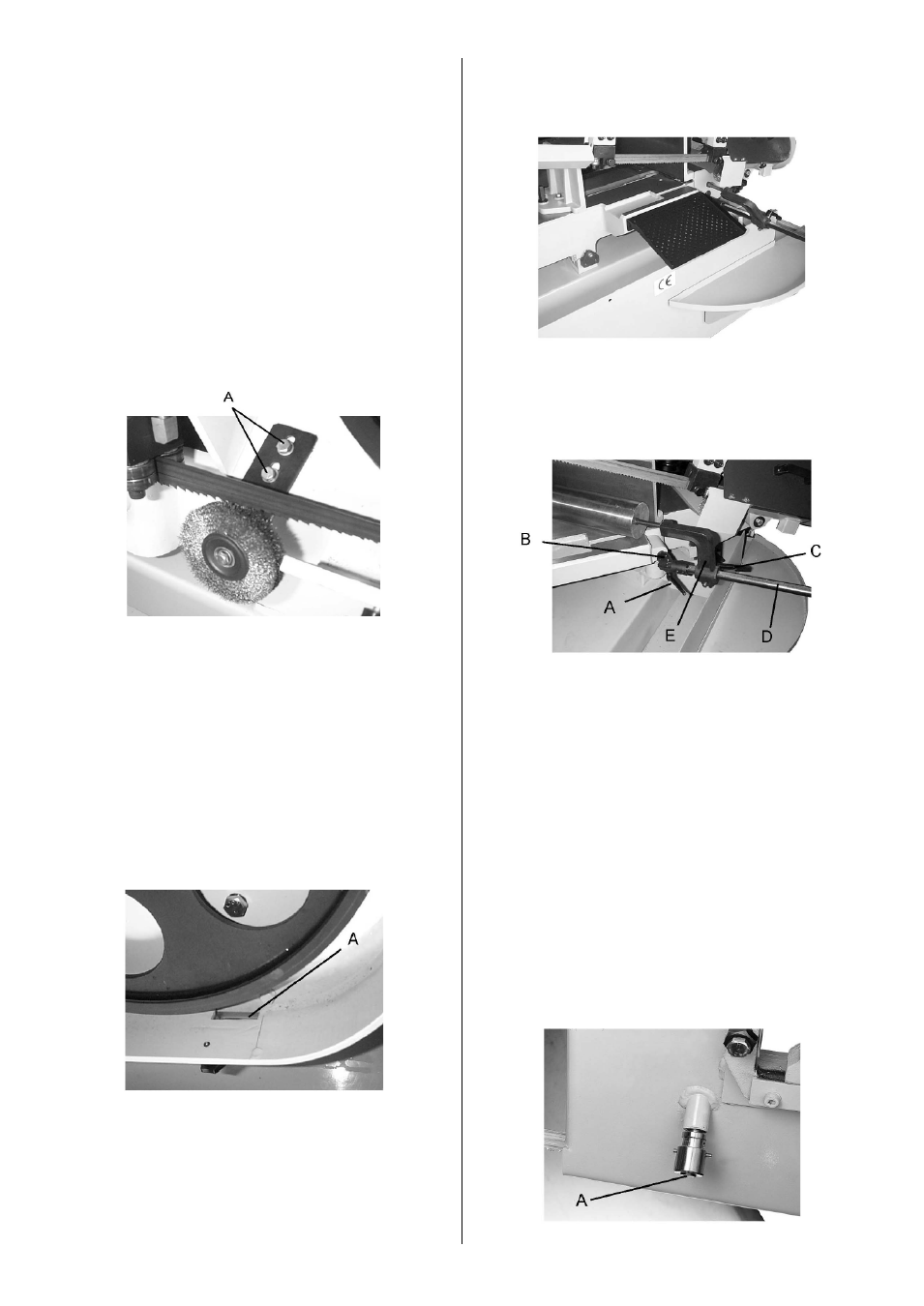

Рис.20
2.
Откройте правый кожух шкива.
3.
Ослабьте болты (А, Рис. 20).
4.
Поднимите щётку, чтобы она касалась по-
лотна.
5.
Затяните болты (А, Рис. 20).
6.
Закройте кожух шкива.
7.
Подключите станок к сети.
Примечание: если щётка износилась так,
что не касается полотна, её необходимо
заменить.
ПАЗ ДЛЯ ОТВОДА СТРУЖКИ
Рис.21
Чтобы не засорялся кожух шкива, стружка па-
дает в специальный паз (Рис. 21). Необходи-
мо регулярно очищать паз, если он забился
стружкой.
ПОДДОН ДЛЯ СБОРА СТРУЖКИ
Поддон для сбора стружки помогает контро-
лировать поток стружки и СОЖ. Его необхо-
димо регулярно очищать.
Рис.22
Поддон для сбора стружки позволяет СОЖ не
разбрызгиваться и стружке не разлетаться в
разные стороны.
РЕГУЛИРОВКА УПОРА ЗАГОТОВКИ
Рис.23
Упор заготовки регулируется в зависимости от
угла резания.
1.
Разблокируйте рукоятку (А, Рис. 23) и, ис-
пользуя шестигранный ключ (универсальный
ключ), ослабьте установочный винт (В, Рис.
23).
2.
Постепенно толкайте направляйте упор
вправо, пока не получите нужный угол, затем
затяните установочный винт (В, Рис. 23) и ру-
коятку (А, Рис. 23).
Примечание: упор устанавливается под уг-
лом 0⁰, 15⁰, 30⁰ и 45⁰.
3.
Ослабьте рукоятку (С, Рис. 23) и в соответст-
вии со шкалой (D, Рис. 23) отрегулируйте длину
упора, перемещая кронштейн (Е, Рис. 23).
4.
Затяните рукоятку (С, Рис. 23).
АМОРТИЗАТОР
Рис.24
