Функция амортизатора (Рис. 24) обеспечить
качественный распил, смягчив удар на по-
следних миллиметрах резки. Дюймовые и
миллиметровые полотна различаются. Амор-
тизатор регулируется на заводе под дюймо-
вое полотно. Чтобы отрегулировать аморти-
затор под миллиметровое полотно, необхо-
димо повернуть винт (А, Рис. 24) на 1/4 обо-
рота по часовой стрелке. Кроме того, необхо-
димо отрегулировать концевой выключатель
(С, Рис. 7). Иначе рама пилы не будет авто-
матически подниматься после завершения
распила.

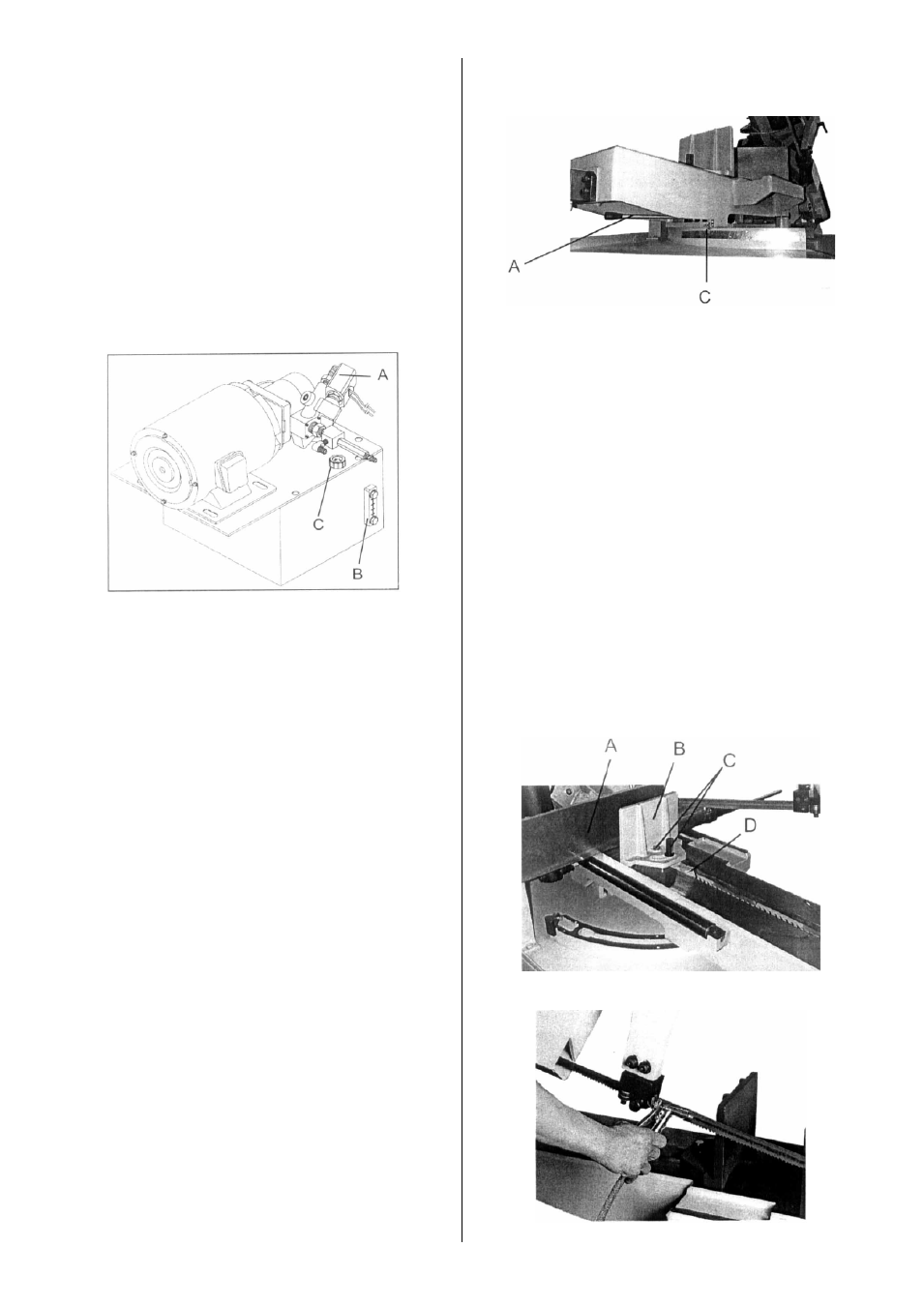

ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Рис.25
Гидравлическая система контролирует опус-
кание рамы пилы. Если в электромагнитном
клапане (А, Рис. 25) есть осадок, рама пилы
не будет нормально опускаться. Поэтому не-
обходимо регулярно прочищать фильтр.
Для очистки фильтра, откройте электромаг-
нитный клапан, вытащите фильтр и аккуратно
вылейте осадок. Затем установите фильтр на
место.
Чтобы долить масло, открутите пробку (С,
Рис. 25) и долейте масло (Mobil I405 Hydran
LG
10) до середины шкалы (В, Рис. 25). За-
крутите пробку.
РЕГУЛИРОВКА ТИСКОВ ОТНОСИТЕЛЬНО
ПОЛОТНА
1.
Отключите станок от источника питания.
2.
Установите на столе угольник напротив по-
лотна и неподвижной части тисков. Угольник
должен лежать вдоль всей длины тисков и
полотна без зазора.
3.
Если необходима регулировка, ослабьте
болты, фиксирующие тиски и отрегулируйте
тиски, чтобы угольник располагался на одной
линии. Затяните болты.
4.
Подключите станок к питанию.
РЕГУЛИРОВКА ТИСКОВ И УГЛА РЕЗАНИЯ
Установка рамы пилы для резки под углом 45⁰:
1.
Отключите станок от источника питания.
2.
Переместите рукоятку (А, Рис. 26) по на-
правлению к маховику и переместите корот-
кую рукоятку (не показана) под коробку пере-
дач, к концу двигателя пилы, чтобы ослабить
прижим.
Рис. 26
3.
Поверните раму в сборе, как показано на
рисунке 23 под нужным углом в соответствии
со шкалой (С, Рис. 26).
4.
Потяните рукоятку (А, Рис. 26) по направ-
лению к концу двигателя пилы и короткую ру-
коятку по направлению к маховику, чтобы за-
фиксировать раму пилы.
5.
Зафиксируйте заготовку и начните работу.
Чтобы отрегулировать угол тисков:
1.
Ослабьте болты (С, Рис. 28).
2.
Поворачивая, отрегулируйте меньшую
подвижную губку тисков.
3.
Переместите губку тисков (В, Рис. 28) к не-
подвижной губке (А, Рис. 28), губки должны
быть параллельны друг другу.
4.
Когда губки будут выставлены параллель-
но (С, Рис. 28), затяните болты.
Установка губок тисков:
1.
Подтяните зубчатую рейку (D, Рис. 28).
2.
Переместите тиски вдоль стола в нужное
положение.
Рис.28
РАСПЫЛИТЕЛЬ
