инструкция по эксплуатации станка JET мод. MBS-1321W
6

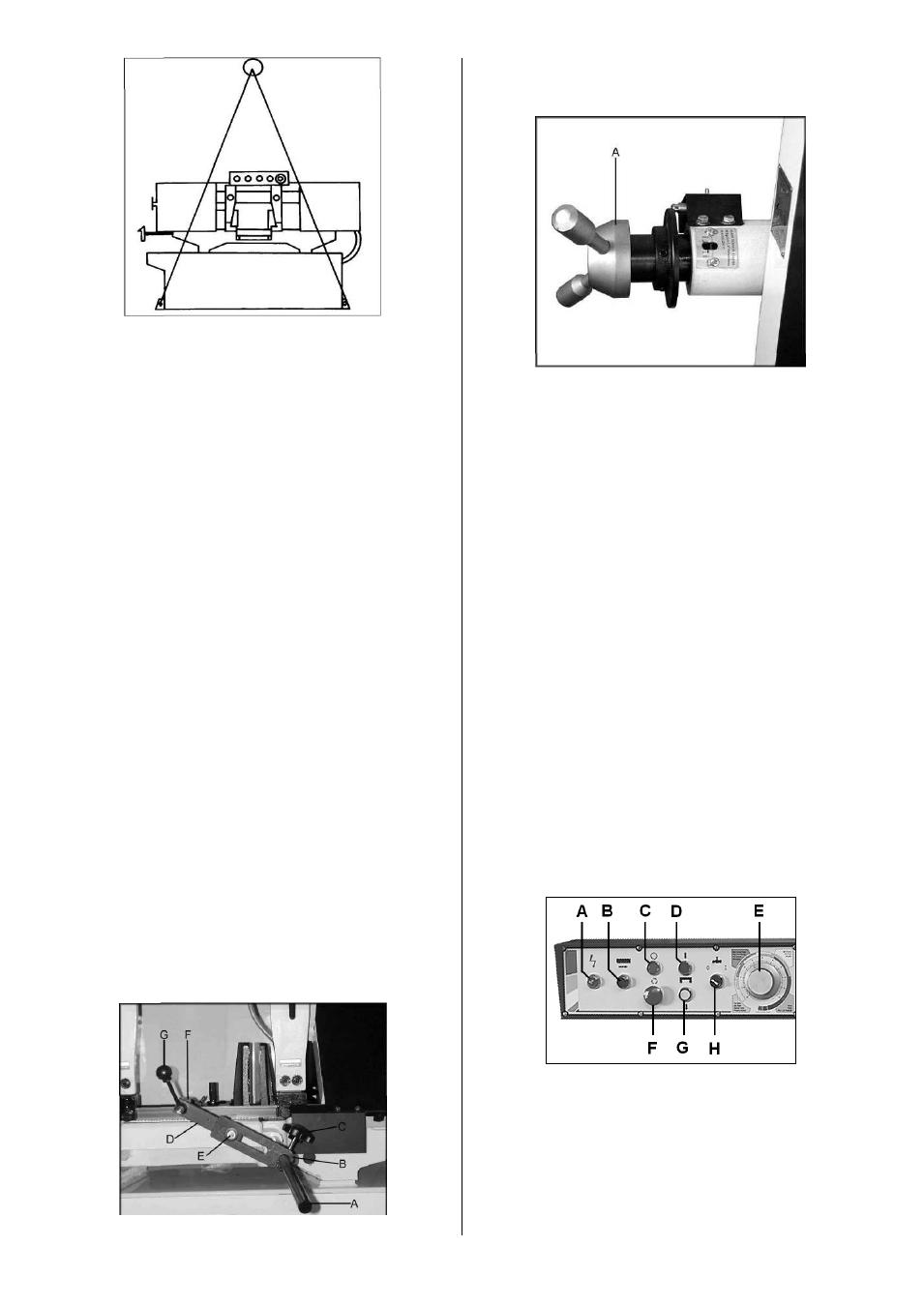

Рис.3
ВНИМАНИЕ
Масса станка – 750 кг. Убедитесь, что гру-
зоподъёмность вашего грузоподъемного
средства соответствует массе станка.
ПРИМЕЧАНИЕ: перед монтажом внимательно
прочитайте инструкцию по эксплуатации.
1.
После распаковки проверьте станок на по-
вреждения. Если Вы обнаружили поврежде-
ния в результате транспортировки, немедлен-
но сообщите Вашему продавцу.
2.
Удалите транспортировочные болты.
3.
Оставьте упаковочный материал между
тисками и головой пилы, пока станок не будет
установлен на место работы.
4.
Очистите защитную смазку со всех поверх-
ностей при помощи керосина или дизельного
топлива. Не используйте для очистки раство-
рители, они могут повредить окрашенные по-
верхности.
5.
Смажьте все направляющие маслом SAE
10W.
4
.2 Монтаж
Монтаж упора заготовки
Вставьте стопорный штифт (А, Рис. 4) в осно-
вание ниже тисков.
Установите стопорный механизм (В) на стопор-
ный штифт (С) и затяните стопорную ручку.
Присоедините соединительную пластину (D) к
стопорному механизму с помощью болта и
шайбы (E).
Закрепите упор заготовки (F) с помощью сто-
порной ручки (G).
Рис.4
Монтаж маховика натяжения полотна
Наденьте ручку натяжения полотна (А, Рис. 5)
на ось и затяните шестигранный винт.
Рис.5
4
.3 Подключение к электрической сети
Все сетевые розетки и соединительные кабе-
ли соответствовать техническим нормам.
Вольтаж сетевых розеток должен соответст-
вовать информации на табличке станка.
Должна быть установлена защита потребите-
ля на 16 А.
Используйте соединительные провода с мар-
кировкой H07RN-F.
Все работы по подключению станка долж-
ны выполнять только квалифицирован-
ные специалисты. Иначе возможны серь-
ёзные травмы!
Станок должен быть правильно заземлён.
4
.4 Пуск в эксплуатацию
Станок включается нажатием на зеленую
кнопку включения (В, Рис. 6). Чтобы выклю-
чить станок, нажмите на красную кнопку вы-
ключения (С).
Насос СОЖ (Н) включается в выключается
независимо.
Кнопка аварийного останова (F) расположена
в центре панели управления.
Рис.6
Примечание: станок оснащен системой ав-
томатического отключения.
Пила должна остановиться после того, как
будет закончено пиление.
Кнопка останова должна быть отрегулирована
соответствующим образом.
