инструкция по эксплуатации станка JET мод. MBS-1321W
5
ровать соответствие сечения силового или
удлинительного кабеля.
Обслуживающий персонал должен иметь
соответствующий допуск на эксплуатацию
и проведение работ на оборудовании ос-
нащенного электродвигателем напряжени-
ем питания 380В, 50Гц.
3
.2 Уровень шума
Уровень звукового давления
(согласно EN 11202):
Холостой ход 76,4 dB(A)
Обработка 87,8 dB(A)
Приведенные значения относятся к уровню
испускания шума и не являются необходимым
уровнем для безопасной работы. Они должны
дать возможность пользователю станка луч-
ше оценить опасность и возможные риски.
3
.3 Объем поставки
Биметаллическое полотно шириной 34 мм
Регулируемый концевой упор
Гидравлическая система подъема-опускания
рамы
Ремённый привод с вариатором
Система подвода СОЖ
Дополнительный подвод СОЖ гибким шлангом
Быстропереставляемая губка тисков
Концевые выключатели крышек
Световой указатель линии распила
Деталировка
Станки комплектуются одним ленточным по-
лотном. Для правильного выбора шага зуба
ленточного полотна, подходящего для отрезки
Ваших заготовок пользуйтесь таблицей под-
бора полотен в каталоге JET или инструкции.
Помните: что в зависимости от профиля и се-
чения отрезаемой заготовки необходимо под-
бирать и устанавливать на станке ленточное
полотно с соответствующим шагом и формой
зуба. В инструкции представлены, носящие
информационный характер рекомендации по
выбору и эксплуатации ленточных полотен.
3

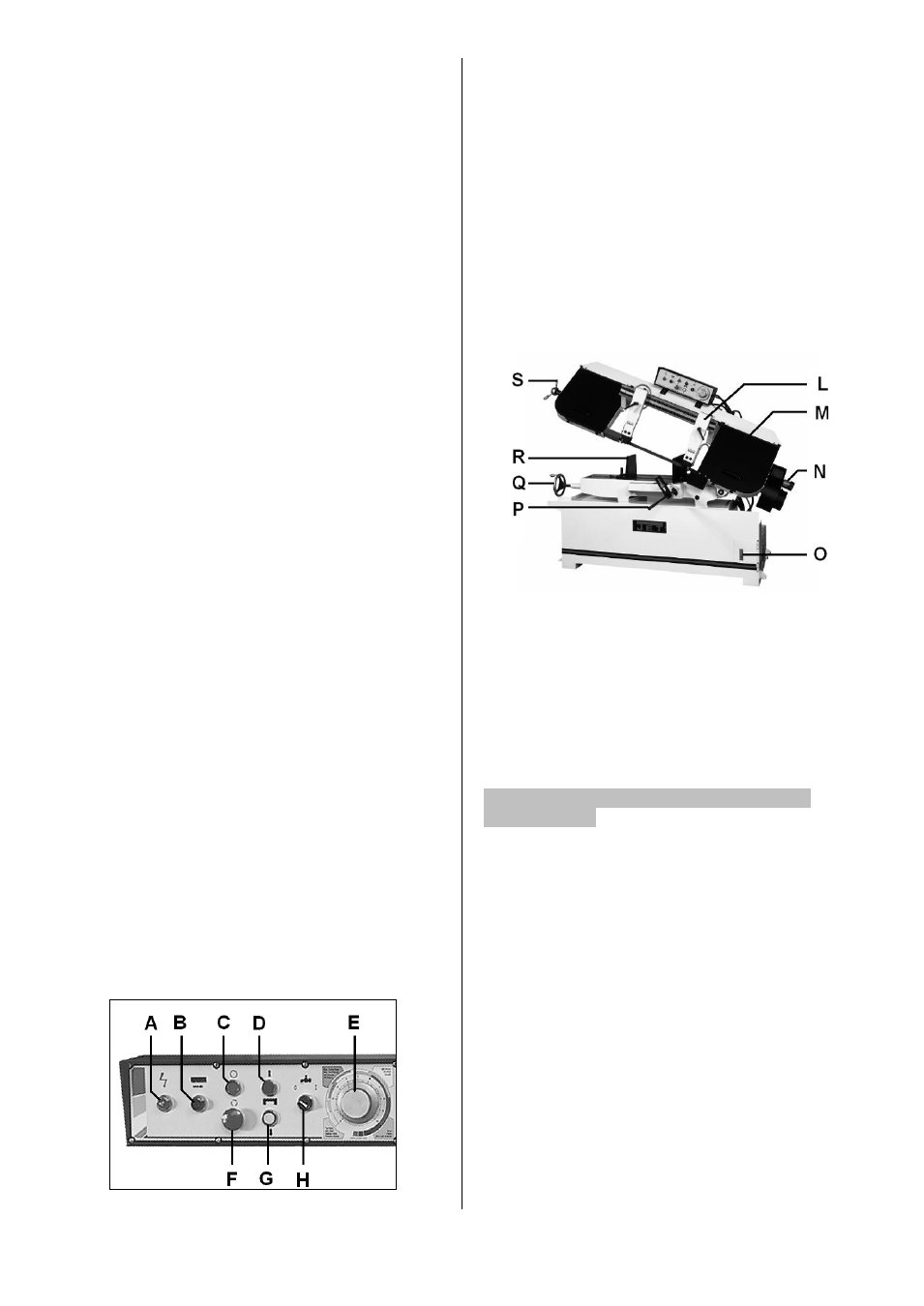

.4 Описание станка
Панель управления
Рис.1
A ......
индикаторная лампочка, горит, когда
станок включен в сеть
B ......
кнопка пуска
C ......
кнопка выключения
D ......
ручка подъёма консоли
E ......
ручка регулировки подачи, поверните
по часовой стрелке, чтобы уменьшить дав-
ление на заготовку. Поверните против ча-
совой стрелки, чтобы увеличить давление
на заготовку.
F ......
кнопка аварийного останова
G ......
ручка опускания консоли
H ......
выключатель насоса СОЖ
Общий вид
Рис.2
L .......
регулировочные направляющие полотна
M ......
кожух шкива
N ......
вариатор скорости
O ......
глазок для контроля уровня СОЖ
P ......
упор заготовки
Q ......
маховик
R ......
быстрозажимные тиски
S ......
натяжной шкив полотна
4
. ТРАНСПОРТИРОВКА И ПУСК В ЭКС-
ПЛУАТАЦИЮ
4.1
Транспортировка и пуск в эксплуата-
цию
Станок должен быть установлен на прочном и
ровном основании. Выделите помещение для
сервиса, вокруг станка должно быть доста-
точно места для работы.
1.
Используя подъёмные ремни соответст-
вующей грузоподъёмности, которые должны
быть изолированы от поверхностей станка,
поднимите станок и установите на место ра-
боты. См. Рис. 1.
2.
С обеих сторон основания установите ре-
гулировочные болты со стопорными шайбами.
3.
При помощи уровня проверьте, ровно ли
установлено основание.
4.
Отрегулируйте регулировочные болты,
чтобы выровнять основание, и затяните сто-
порные гайки.
