инструкция по эксплуатации станка JET, мод. JMD-1452TS
9
5.1
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
Зажимная тяга
Лампа местного освещения
Устройство цифровой индикации по 3-м осям
Автоматическая подача по осям Х и Y
Централизованная система смазки стола
Тиски фрезерные, ширина губок 160 мм
Цанговый патрон с набором цанг
Сверлильный патрон 16 мм с оправкой
Переходные втулки ISO40/МК-4, /МК-3, /МК-2
Оправка горизонтального шпинделя
ВНИМАНИЕ:
Вы приобрели модель станка, оснащенно-
го Устройством Цифровой Индикации
(DRO
), пожалуйста, воспользуйтесь соот-
ветствующей инструкцией, которую мож-
но скачать с нашего сайта или обратитесь
к вашему продавцу.
5.2 ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ
385021
Поворотные машинные тиски
150х40х0-140 мм
464816
Делительная головка с круглой
планшайбой 200 мм/МК-3
50000122
Оправка шпинделя ISO40-MK2
50000123
Оправка шпинделя ISO40-MK-3
50000124
Оправка шпинделя ISO40-В16 под
сверлильный патрон
50000125
Оправка шпинделя ISO40-ER32 цан-
говый патрон + комплект 11 цанг (4-
16 мм)
50000126
Оправка шпинделя ISO40-22 фре-
зерная оправка
VR1001061
CS-
8 Поворотный стол с 3х кулачко-
вым патроном
VR1001024 TS- 3 Задняя бабка для CS-8
VR1001010
VU-
300 Универсальный наклонный
поворотый стол Ø300 мм
VR3302075 16S Прецизионный быстрозажимной
патрон 3-16 мм/В16
VR3303079 16H Сверлильный патрон 1
-16
мм/В16 под ключ
6. Работа на станке
Предупреждение: оператор должен
иметь навык работы на фрезерных
станках.
Внимательно изучите эту инструкци. прежде
чем приступить к работе на станке,
ознакомьтесь со станком, назначением
каждой кнопки, маховика, рукоятки и т.п.,
системы подвода СОЖ, системы смазки и
электрической схемы (Рис.1).
Проверьте исправность блокировочных
механизмов перед началом работы на
станке, проверьте плавность хода пиноли
шпинделя, электрическую схему и
надежность заземления.
6.1

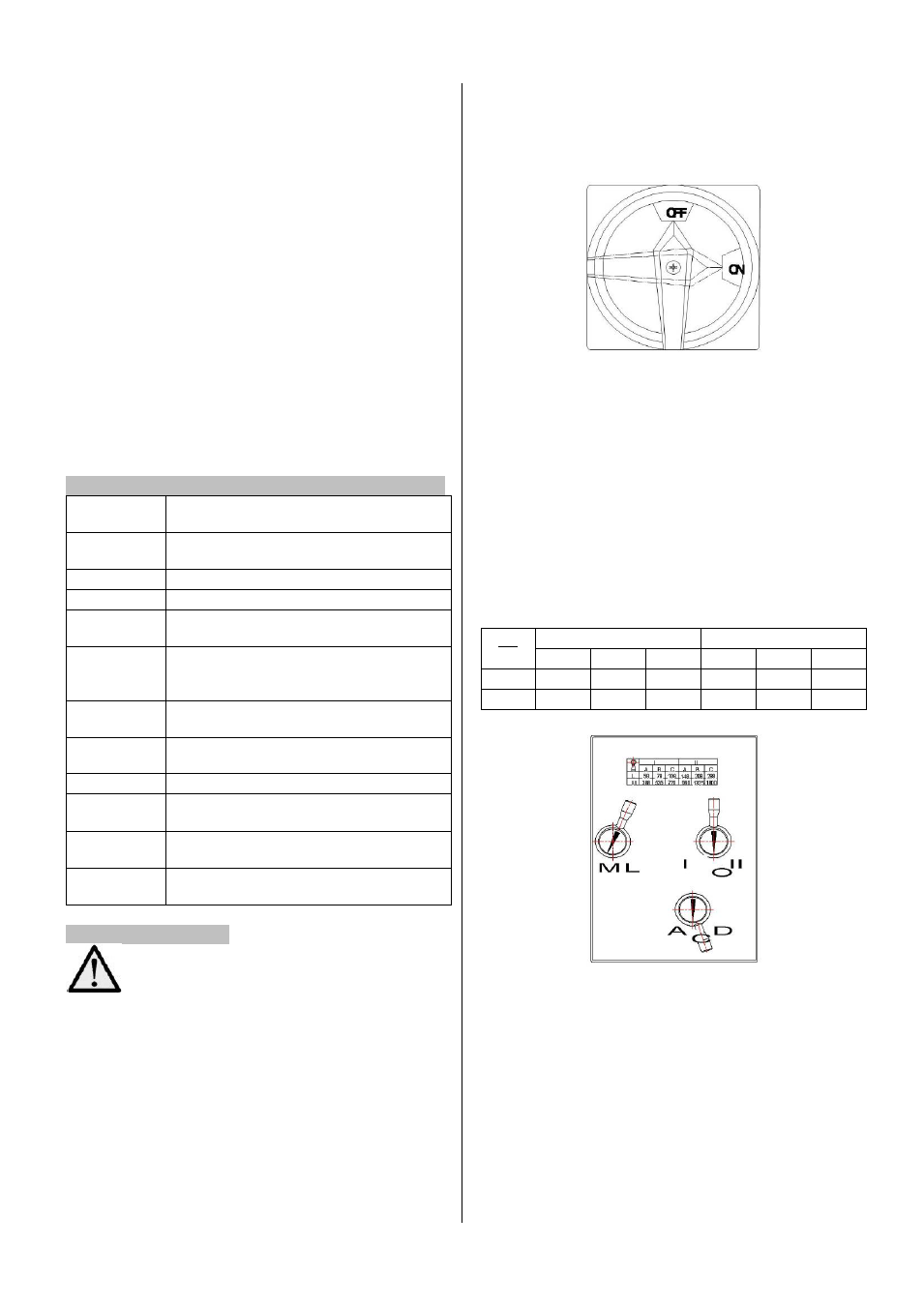

Пуск станка (Рис.4)
Выключатель питания находится на крышке
электрической коробки, вертикальное
положение соответствует «OFF»/ «ВЫКЛ.»
Питание станка отключено.
Рис.4
Если выключатель повернуть по часовой
стрелке повернут на 90 градусов, то это
соответствует «ON»/«ВКЛ.» включению
питания станка. Распределительный щит
находится в электрической коробке, которая
расположена слева от стойки станка.
6.3 Горизонтальный шпиндель, изменение
частоты вращения (Рис.5, 6)
Для изменения частоты вращения необходи-
мо отключить станок от питания. На Рис.5, 6
показана табличка положений рукояток.
об
I II
мин
A B C A B C
L 58 78 108 148 208 288
M 388 535 720 980 1325 1800
Рис.5
Рис.6
6.4 Подъемное движение консоли стола
6.4.1
Ручное вертикальное перемещение
стола (См. Рис.1).
Необходимо ослабить фиксирующую рукоят-
ку (22) справа от консоли стола, перед вы-
полнением ручного перемещения стола, за-
тем поворачивая изогнутую рукоятку (12) пе-
реместите стол в требуемое положение, за-
тяните фиксирующую рукоятку (22) для фик-
сации положения.
6.4.2
Автоматическое вертикальное переме-
щение стола
