инструкция по эксплуатации станка JET, мод. JMD-1452TS
11
Слишком большой зазор скажется на точно-
сти механической обработки.

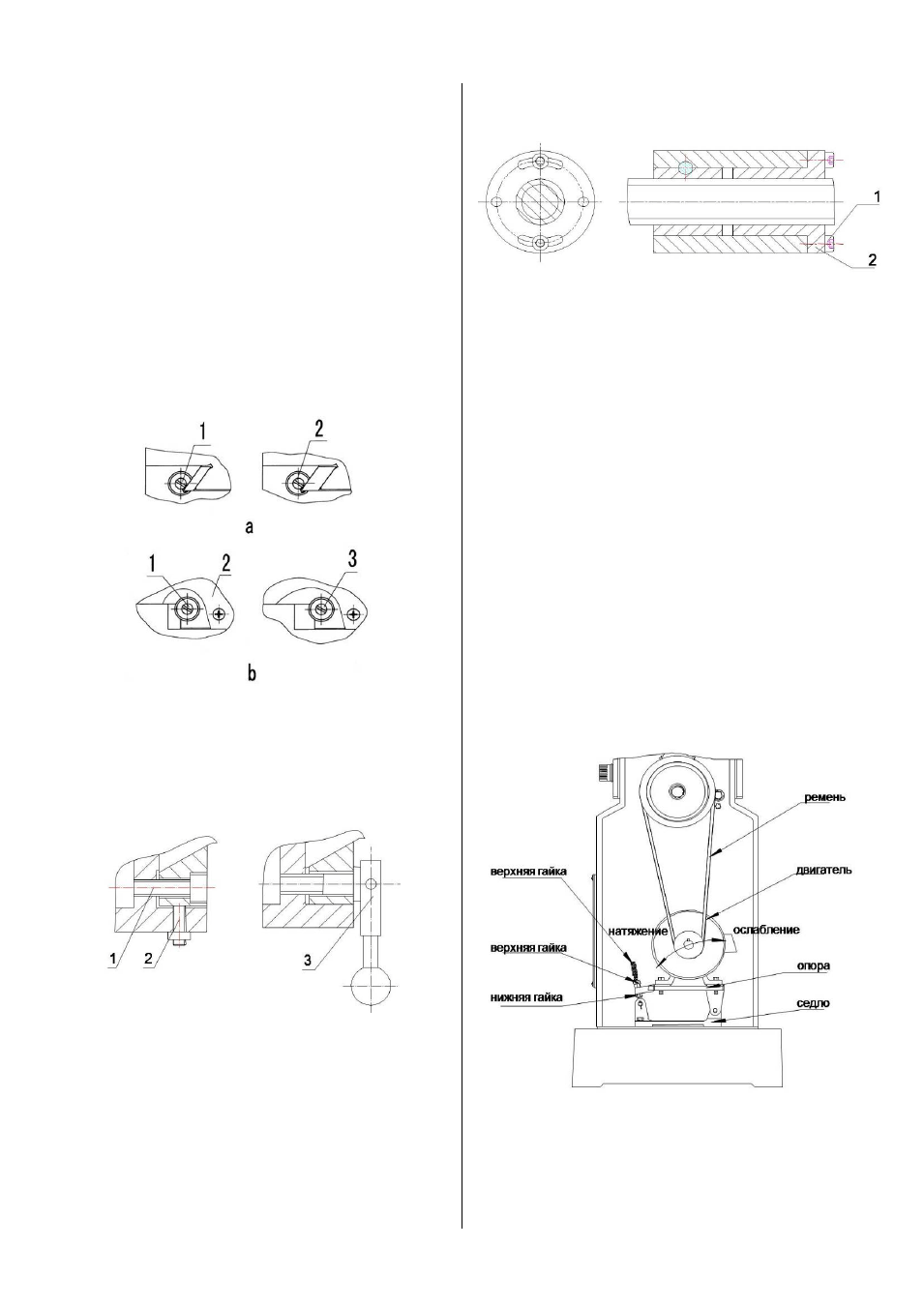

7.1.1 Регулировка клиновой планки: Ослабьте
винт (1) со стороны меньшей клиновой план-
ки, регулируйте зазор винтом (2) со стороны
большей клиновой планки до тех пор, пока не
будет ощущаться небольшое сопротивление
при перемещении, затем затяните винт (1)
(
Рис.9а).
7.1.2
Регулировка поперечных направляю-
щих: Снимите защиту (2), ослабьте винт (1)
со стороны из меньшей клиновой планки, ре-
гулируйте зазор винтом (3) со стороны боль-
шей клиновой планки до тех пор, пока не бу-
дет ощущаться небольшое сопротивление
при перемещении, затем затяните винт (1),
установите защиту (2) (Рис.9b).
Рис.9
7.1.3
Регулировка зазора между консолью
стола и стойкой (Рис.10).
Ослабьте винт (1), регулируйте зазор винтом
(2) до тех пор, пока не будет ощущаться не-
большое сопротивление при перемещении,
затем затяните винт (1).
Рис.10
7.1.5
Регулировка зазора между винтом и
гайкой продольного и поперечного переме-
щения стола (Рис.11).
Слишком большой зазор между винтом и гай-
кой влияет на точность механической обра-
ботки.
Ослабьте винт (1), отрегулируйте гайку (2) до
тех пор, пока не будет ощущаться небольшое
сопротивление при перемещении стола,
люфт должен быть не больше 1/10 цены де-
ления нониуса, затем затяните винт (1)
(Рис.11).
Рис.11
7.1.6 Регулировка натяжения ремня горизон-
тального шпинделя
Привод горизонтального шпинделя и коробки
скоростей от электромотора осуществляется
через три треугольных приводных ремня. Со
временем ремни изнашиваются и растягива-
ются, что может привести к их обрыву или
проскальзыванию. Если работы на горизон-
тальном шпинделе ведутся постоянно, опе-
ратор должен регулярно производить осмотр
и проверку натяжения ремней. Если ремни
ослабли необходимо отрегулировать натяже-
ние ремня в соответствии с Рис.12.
Откройте ременную крышку на задней сторо-
не стойки станка, электромотор смонтирован
на регулируемой при помощи оси и винтов
опоре, для выполнения регулировки натяже-
ния надо:
-
если ремни ослабли, отверните нижнюю
гайку, и доверните вниз верхнюю гайку;
-
если ремни перетянуты, отверните верхнюю
гайку и доверните вверх нижнюю гайку;
Закройте ременную крышку.
Рис.12
