3. Назначение и устройство станка
Этот станок является универсальным стан-
ком общего назначения. Он подходит для
фрезерования, сверления, а также широко
используется в области машиностроения,
электроники, для автомобилей, моторов и пр.
Предупреждение: запрещается обрабаты-
вать огнеопасные и взрывчатые металлы,
например, чистый алюминий и магний, и т.д.
Станок состоит из станины, стойки, консоли
стола, рабочего стола, привода главного
движения, шпинделя, автоматической подачи
стола, системы подвода охлаждающей жид-
кости, системы смазки, электрической систе-
мы и так далее.
Устройство станка: (См. Рис.1 на стр.7)
3.1
Стойка прикреплена к основанию винтами.
3.2
Консоль стола размещена перед стойкой,
и соединяется со стойкой через вертикаль-
ные направляющие, по которым ее можно
перемещать вверх и вниз.
3.3
Каретка соединяется с консолью стола
через направляющие. Рабочий стол соеди-
няется с кареткой через направляющие типа
«
ласточкин хвост». Рабочий стол и каретка
могут перемещаться при помощи ходового
винта и гайки.
3.4
Главный привод передает вращение че-
рез зубчатую передачу.
3.5
Коробка подач стола установлена справа
от направляющих и соединена напрямую с
двигателем подачи.
3.6
Система подвода смазывающе-
охлаждающей жидкости (далее СОЖ) состо-
ит из электронасоса, бака, строенного в ос-
нование станка и шлангов.
3.7 Система смазки содержит маслонапол-
ненную распределительную систему подвода
смазки, нагнетательный насос и ручной насос
и т. д.
Рабочий стол может перемещаться вручную
при помощи маховиков или автоматически
при помощи коробки подач. Главный привод
через коробку скоростей обеспечивает пере-
дачу крутящего момента при широком диапа-
зоне выбираемых скоростей для расширения
возможностей механической обработки.
4. Транспортировка, Установка и Пробный
запуск
4.1 Транспортировка
Диапазон допускаемых температур при
транспортировке и хранении станка от -25⁰С
до +55⁰С.
Необходимо загружать или разгружать ста-
нок, в соответствии со знаками на упаковке.
Любое воздействие или вибрация запреще-
ны. Необходимо аккуратно открывать упаков-
ку чтобы не поцарапать краску на станке.
После открытия упаковки проверьте по при-
лагаемому упаковочному листу, наличие всех
принадлежностей. Убедитесь, что станок не
имеет внешних повреждений. В случае не-
полной комплектации или наличие повреж-
дений обратитесь к Вашему продавцу с опи-
санием недостатков и указанием заводского
номера станка. Не производите дальше ника-
ких действий и не запускайте станок в рабо-
ту.
Установите стальной проволочный трос со-
гласно Рис.2, перемещая станок при помощи
подъемного крана, и проложите подкладки
или мягкую ткань между корпусом станка и
стальным проволочным тросом, не забудьте
отсоединить и снять масляную станцию, пе-
ред перемещением станка, и воспользовать-
ся дополнительной помощью в случае необ-
ходимости во время транспортировки.

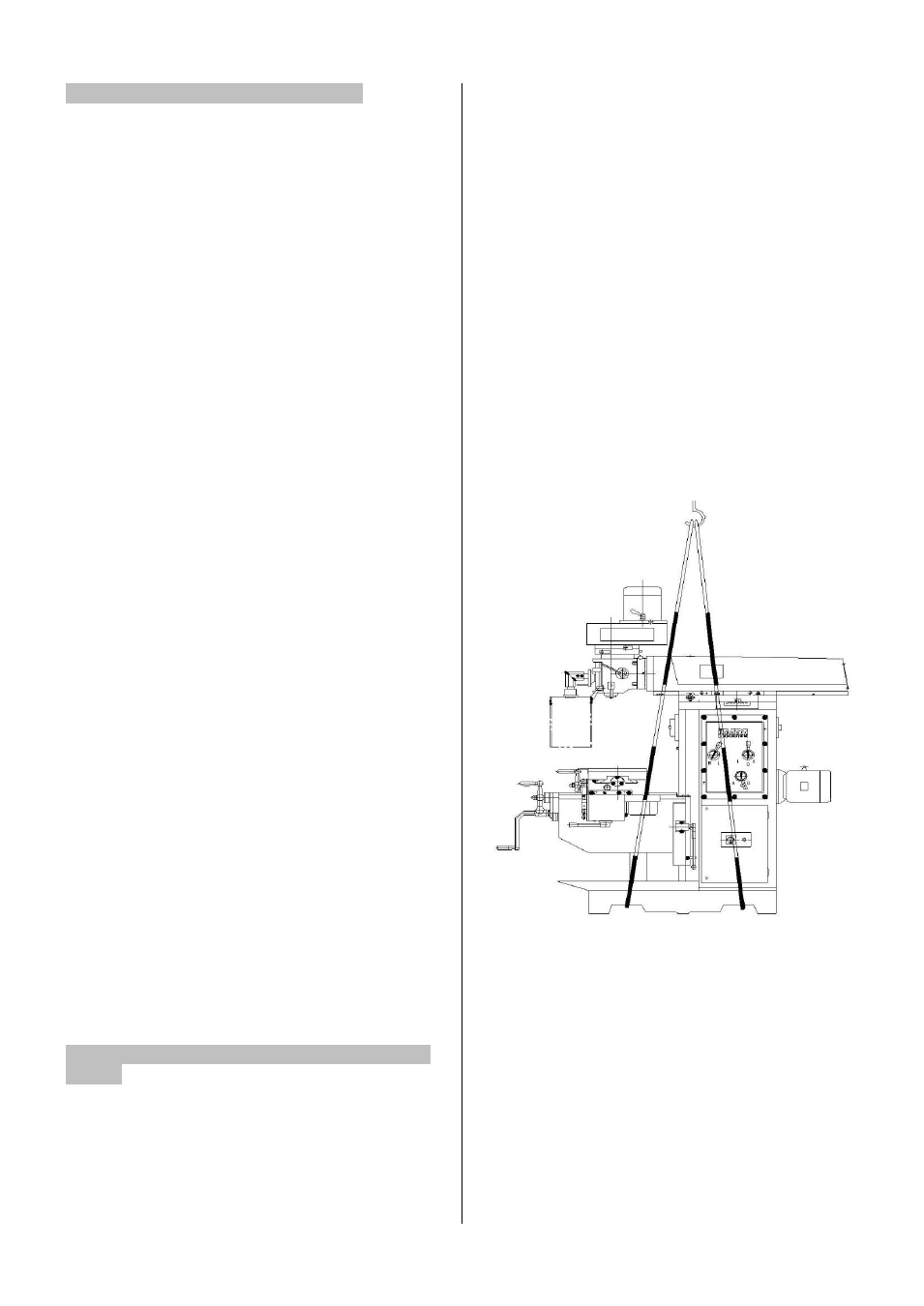

Рис.2
Предупреждение:
1. Стальной проволочный трос не должен
касаться корпуса станка, рукояток, рыча-
гов или штурвалов. Рекомендуем помес-
тить деревянную опалубку или мягкую
ткань между стальным проволочным тро-
сом и станиной станка, чтобы избежать
повреждения окрашенных поверхностей.
2. Прежде, чем перемещать станок подъем-
ным краном, переместите рабочий стол
вперед до конца, и установите стол по се-
редине относительно центра станка, зафик-
сируйте зажимными ручками продольное и
поперечное перемещение стола.
