инструкция по эксплуатации станка JET, мод. JMD-1452TS
10
Необходимо ослабить фиксирующую рукоят-
ку (22) справа от консоли стола, перед вы-
полнением ручного перемещения стола, на
пульте управления (5) нажать кнопку автома-
тического подъема или опускания стола, пе-
реместите стол в требуемое положение, за-
тяните фиксирующую рукоятку (22) для фик-
сации положения.
ВНИМАНИЕ:
Изогнутая рукоятка ручного перемещения
стола при пользовании автоматической
системой подъема стола должна быть
снята во избежание нанесения травм.
6.5
Подача стола
6.5.1
Перемещение рабочего стола вручную.
Необходимо ослабить фиксирующие рукоятки
(11) и (19), далее установите рукоятку про-
дольной подачи (2) в положение
«manual
»/«ручной». Поворачивая рукоятку (18)
выполните ручное продольное перемещение
стола, поворачивая рукоятку (20) выполните
ручное поперечное перемещение стола.
6.5.2
Автоматическое перемещение рабочего
стола (Рис.7).
Коробка подач стола размещена на правой
части стола. Коробка подач имеет 8 скоро-
стей автоматического перемещения стола и 1
ускоренное перемещение. Поворотом 3х ру-
кояток можно установить необходимую ско-
рость подачи.

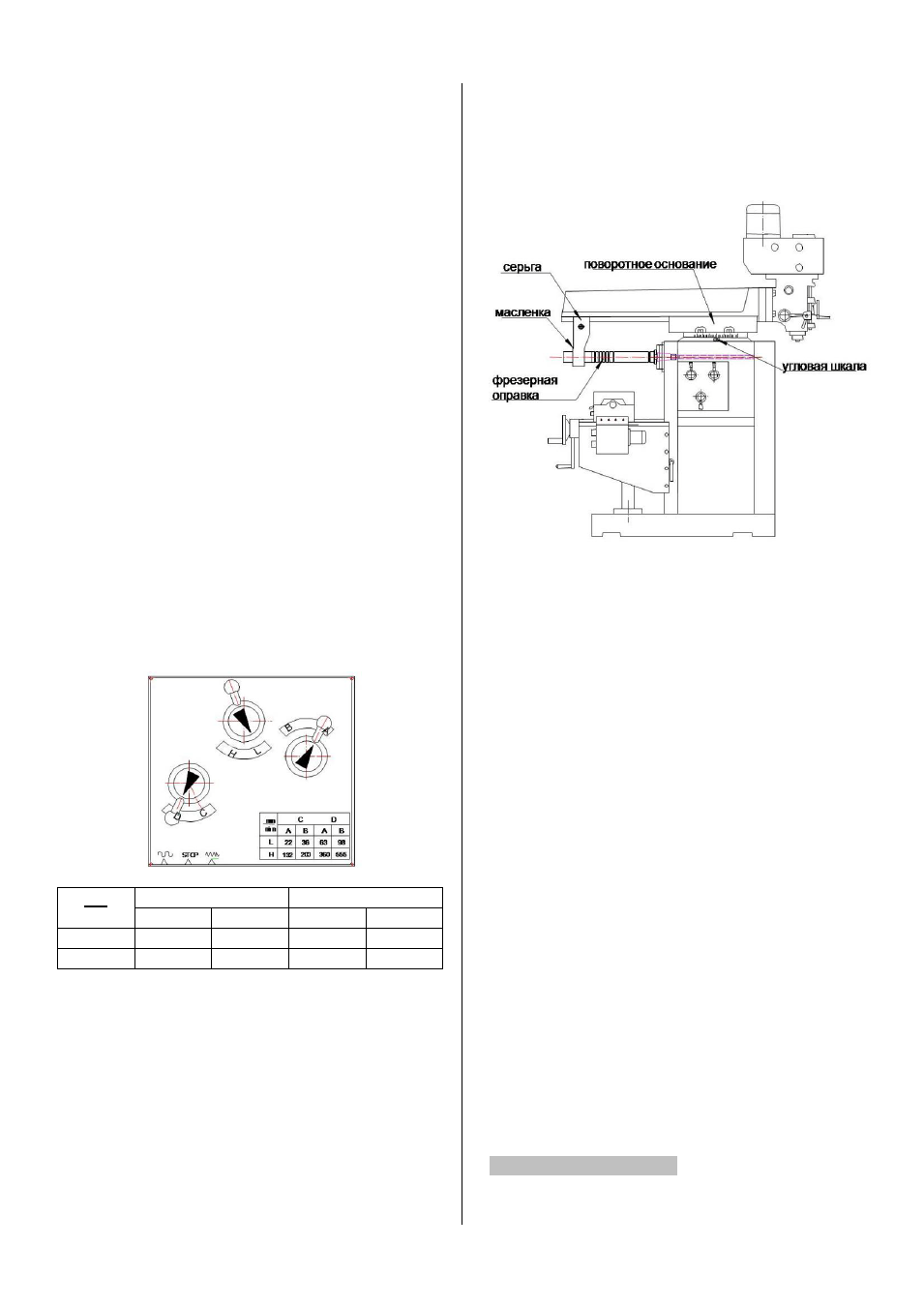

Рис.7
мм
C
D
мин
A
B
A
B
L
22
36
63
98
H
132
200
360
555
6.5.3 Автоматическая подача стола (Рис.1).
Сначала разблокируйте фиксирующую руко-
ятку (19) перед работой с подачей стола не-
зависимо от того собираетесь ли вы выпол-
нять ручную или автоматическую подачу. По-
воротом влево рукоятки (2) осуществляется
поперечное перемещение стола. Поворотом
вправо рукоятки (2) осуществляется про-
дольное перемещение стола.
Нажимая соответствующие кнопки на пульте
управления, выполните продольное или по-
перечное перемещение стола.
ВНИМАНИЕ: Зафиксируйте рукоятками
направляющие, не используемые в дан-
ной операции.
Наладка станка для горизонтального фрезе-
рования.
Рис.8
6.9 Консоль станка может перемещаться в
поперечном направлении. Сначала ослабьте
две фиксирующие рукоятки (8) расположен-
ные справа до перемещения консоли, затем
поворачивая специальным ключом вал-
шестерню (23) переместите фрезерную голо-
ву вместе с консолью в требуемое положе-
ние, снова зафиксируйте положение рукоят-
ками (8).
6.10 Цифровая индикация
Установите элементы цифровой индикации в
соответствии с требованиями.
Внимание:
Немедленно отключите станок от напря-
жения при возникновении неполадок или
нехарактерных шумов, свяжитесь с сер-
висным центром для устранения непола-
док или ремонта.
Оператор должен выполнять правила
техники безопасности, чтобы избежать
травм от отлетающей горячей стружки при
сверлении или фрезеровании.
Вылет пиноли шпинделя при фрезерова-
нии не должен быть больше 50 мм, иначе
это приведет к повышенному износу под-
шипника шпинделя.
Не оставляйте посторонние предметы на
рабочем столе и направляющих станка.
7. Регулировка станка
7.1 Регулировка направляющих консоли и стола.
