инструкция по эксплуатации станка JET мод. HVBS-712К
9

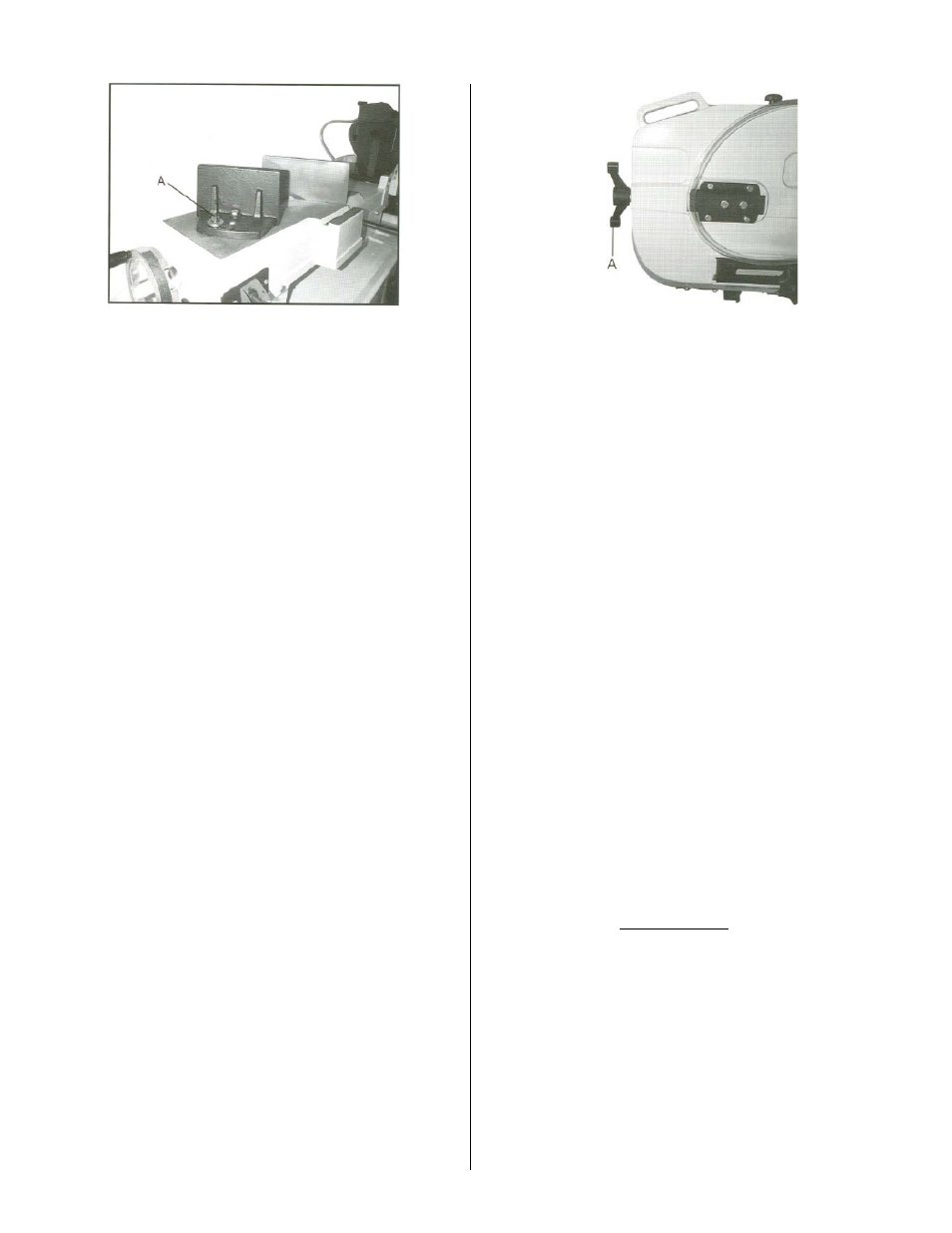

Рис.10
Регулировка натяжения полотна
Правильное натяжение полотна важно для
работы станка. Согласно показателям тензо-
метра натяжение полотна должно быть от
9680 до 10000 кг на 25,4 мм 2
.
Чтобы отрегулировать натяжение по-
лотна, не используя приспособление для
натяжение полотна:
Установите полотно между колесом и под-
шипниками на направляющей полотна.
Натяните полотно, чтобы не было прогиба по-
лотна между колёсами полотна.
Поверните ручку натяжения полотна (А, Рис.
11)
на 1,3/4 по часовой стрелке. Натяжение
полотна должно соответствовать примерно
10120 кг.
Внимание: не перетяните полотно. Это мо-
жет привести к деформации полотна. При
чрезмерном натяжении возможен разрыв
полотна, при недостаточном - проскаль-
зывание ведущего шкива, закусывание по-
лотна в заготовке или увод от перпендику-
лярного реза.
Закройте кожухи после натяжения полотна.
Подключите станок к сети и запустите станок
на 2-3 минуты, чтобы проверить, надёжно ли
зафиксировано полотно.
Отключите станок от сети. Откройте кожух и
ослабьте натяжение полотна, чтобы оно на-
чало прогибаться.
Снова затягивайте полотно до тех пор, пока
оно не выпрямится между колесом полотна и
прогиб не исчезнет.
Натяните полотно, повернув колесо натяже-
ния полотна два полных оборота. Теперь по-
лотно отрегулировано и готово к работе.
Закройте кожухи и подключите станок к сети.
Рис.11
Замена полотна:
Внимание! Не работайте на станке, если не
установлены все защитные кожухи! Никогда
не регулируйте щётку полотна во время ра-
боты станка.
Осторожно! Станок предназначен для рабо-
ты с полотнами шириной 20 мм, толщиной
0,9
мм, длиной 2362 мм. Использование по-
лотен с другими параметрами может при-
вести к плохому качеству обработки.
Отключите станок от сети.
Установите консоль пилы в вертикальном по-
ложении и зафиксируйте его, выключив гид-
равлический цилиндр.
Выкрутите два болта (В, Рис. 12) и снимите ко-
жух полотна в сборе (А, Рис. 3) (окрашен крас-
ным цветом).
Внимание: устанавливайте кожух после ус-
тановки полотна.
Снимите щётку в сборе (С, Рис. 12), открутив
два болта (О, Рис. 12).
Ослабьте натяжение полотна, повернув ручку
регулировки натяжения полотна против часо-
вой стрелки.
Осторожно снимите старое полотно. Внимание!
Зубья полотна очень острые.
Установите новое полотно между направляю-
щими полотна. Убедитесь, что направление
зубьев полотна соответствует табличке на ры-
чаге пилы.
Наденьте полотно на шкивы. Убедитесь, что
полотно доходит до буртика.
Для натяжения лезвия поверните ручку регули-
ровки натяжения полотна по часовой стрелке.
Не перетяните полотно. См. раздел «Регули-
ровка натяжения полотна».
