инструкция по эксплуатации станка JET мод. HVBS-712К
10
Закройте кожух полотна и зафиксируйте сто-
порными ручками.
Закрепите кожух полотна (окрашен красным
цветом) и щётку.
Подключите станок к сети.
Включите станок и проверьте, как идет полотно.

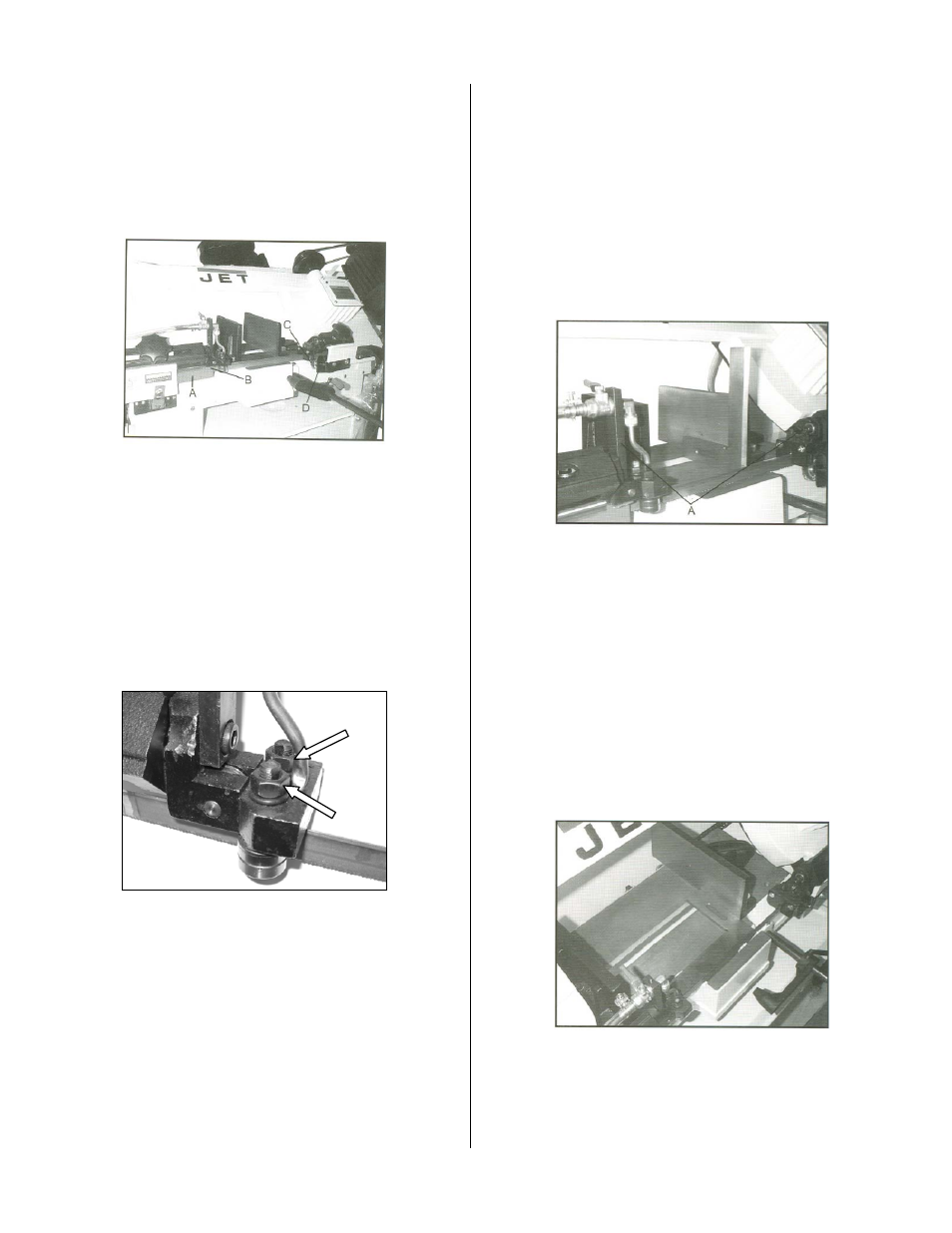

Рис.12
Регулировка полотна пилы эксцентриком
Отключите станок от сети.
Ослабьте гайку (A, Рис.12а) и поворачивая
эксцентрик отрегулируйте зазор между полот-
ном и подшипниками приблизительно 0,1 мм.
Снова затяните гайку.
Ослабьте гайку (В, Рис.12а) и поворачивая
эксцентрик отрегулируйте зазор между полот-
ном и подшипниками приблизительно 0,05 мм.
Снова затяните гайку.
Рис.12а
Регулировка полотна пилы относительно
стола с помощью угольника
Отключите станок от сети.
Проверьте прилегание полотна к угольнику,
установив угольник вплотную к полотну, как
показано на Рис. 13
Убедитесь, что полотно соприкасается с
угольником по всей ширине.
Если необходима регулировка, ослабьте болты
(А, Рис. 13) и поверните направляющую полот-
на в том же направлении до тех пор, пока по-
лотно не будет соприкасаться с угольником по
всей ширине.
Затяните болты (А, Рис. 13).
Подключите станок к сети.
Примечание: если необходимо отрегулиро-
вать прилегание полотна к угольнику, снова
проверьте регулировку полотна.
Рис.13
Регулировка полотна пилы относительно
тисков с помощью угольника
Отключите станок от сети.
Установите угольник, как показано на Рис. 14.
Убедитесь, что угольник соприкасается с тис-
ками и полотном по всей длине без зазора.
Если необходима регулировка, ослабьте кре-
пёжные болты тисков и отрегулируйте тиски
таким образом, чтобы обе стороны угольника
находились на одной линии. Затяните болты.
Подключите станок к сети.
Рис.14
Регулировка хода полотна
Примечание: перед регулировкой хода полотна
проверьте новое полотно. Искривленные по-
лотна не будут работать.
