инструкция по эксплуатации станка JET мод. HVBS-712К
6

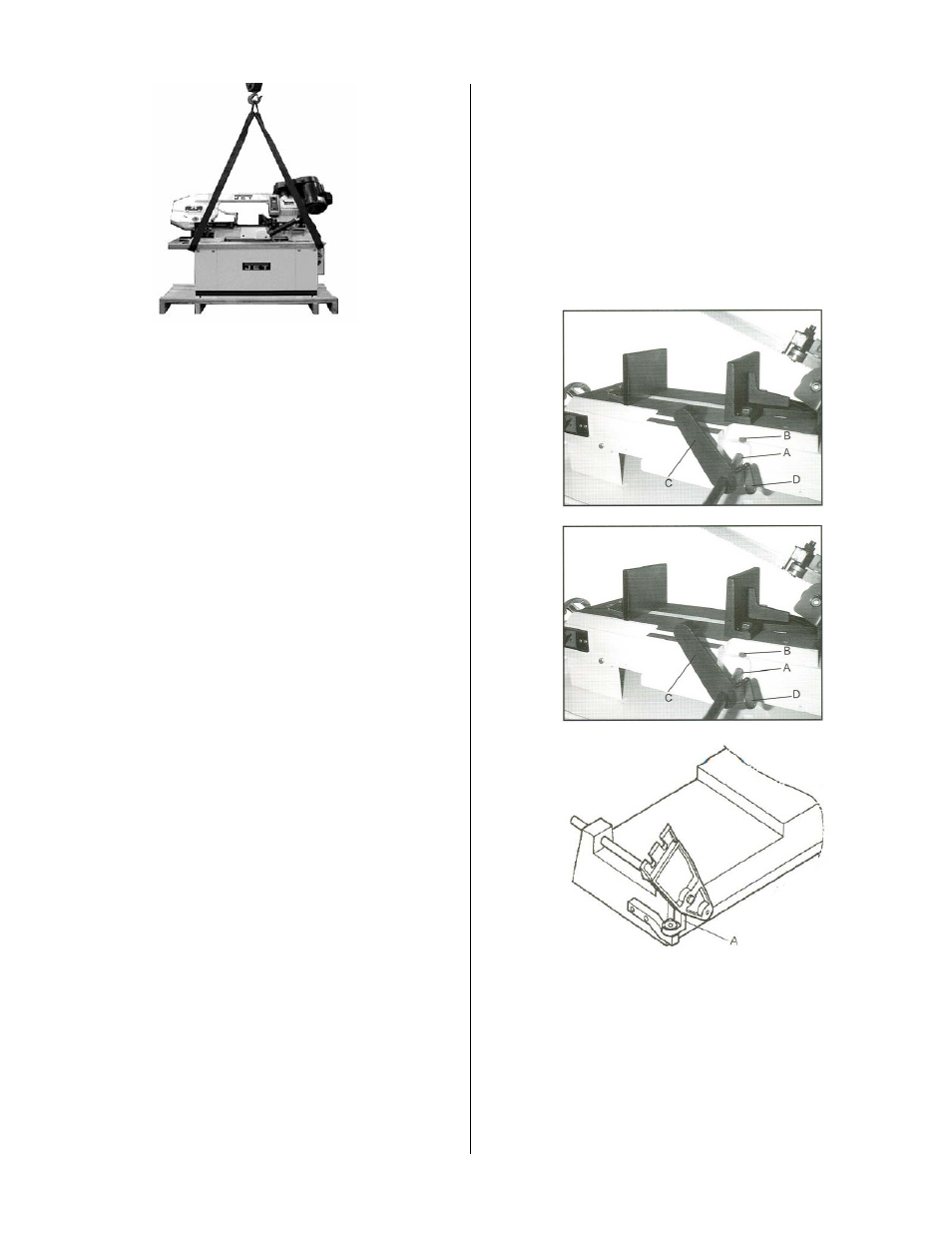

Рис.А
Внимание! Станок весит 145 кг.
Обеспечьте достаточную грузоподъем-
ность и рабочее состояние подъемных
приспособлений. Никогда не вставайте
под поднимаемыми грузами.
Установка станков должна производиться в
закрытых помещениях не имеющих доступа
влаги.
Поверхность, на которой устанавливается
станок, должна быть достаточно ровной и
способной выдерживать нагрузки.
По соображениям транспортировки станок по-
ставляется не полностью смонтированным.
4
.2 Монтаж
Если Вы при распаковке обнаружили повреж-
дения вследствие транспортировки, немед-
ленно сообщите об этом Вашему продавцу,
не запускайте станок в работу!
Утилизируйте, пожалуйста, упаковку в соот-
ветствии с требованиями охраны окружающей
среды.
Удаляйте защитную транспортную смазку с
помощью мягких тканей и специальных рас-
творителей.
Поднимите станок на защитные деревянные
бруски для установки колёс. Убедитесь, что
станок устойчиво стоит на деревянных бру-
сках.
Проденьте оси колес через станину станка и
установите колёса. Закрепите колёса штиф-
тами.
Установите упорную штангу (А, Рис. 1) на ста-
нине и зафиксируйте, затянув болт (В, Рис. 1).
Установите регулируемый концевой упор (С,
Рис. 1) на упорной штанге и затяните болт (D,
Рис. 1).
Установите ремённый кожух над шкивом в сбо-
ре и зафиксируйте болтами и шайбами (А, Рис.
2).
Закройте ремённый кожух и зафиксируйте сто-
порной ручкой (В, Рис. 2).
Уберите деревянные бруски и сохраните их, на
тот случай, если будет необходимо передви-
нуть станок в другое место.
Рис.1
Рис.2
Рис.2А
Установка площадки для вертикального пи-
ления (только для рынка США)
Отключите станок от питания.
Установите ручку в вертикальное положение,
повернув ограничитель (А, Рис. 2А) на четверть
по часовой стрелке; постепенно установите
ручку в вертикальное положение и зафиксируй-
те, повернув клапан гидравлического цилиндра
в положении «ВЫКЛ».
