инструкция по эксплуатации станка JET мод. HVBS-712К
8
Установите подшипники направляющий по-
лотна, зафиксировав у полотна.
Проверьте, есть ли зазор между нажимным
роликом и спинкой полотна.
Установите обе направляющие полотна как
можно ближе к обрабатываемой заготовке.
Выберете необходимую скорость подачи для
обрабатываемого материала заготовки.
Для фиксации обрабатываемой заготовки ис-
пользуйте тиски.
Убедитесь, что уровень охлаждающей жидко-
сти достаточен для работы.
Не начинайте пилить с крутого угла, исполь-
зуйте заготовки только разрешенного разме-
ра.
Если необходимо, смазывайте станок. См.
раздел «Смазка».

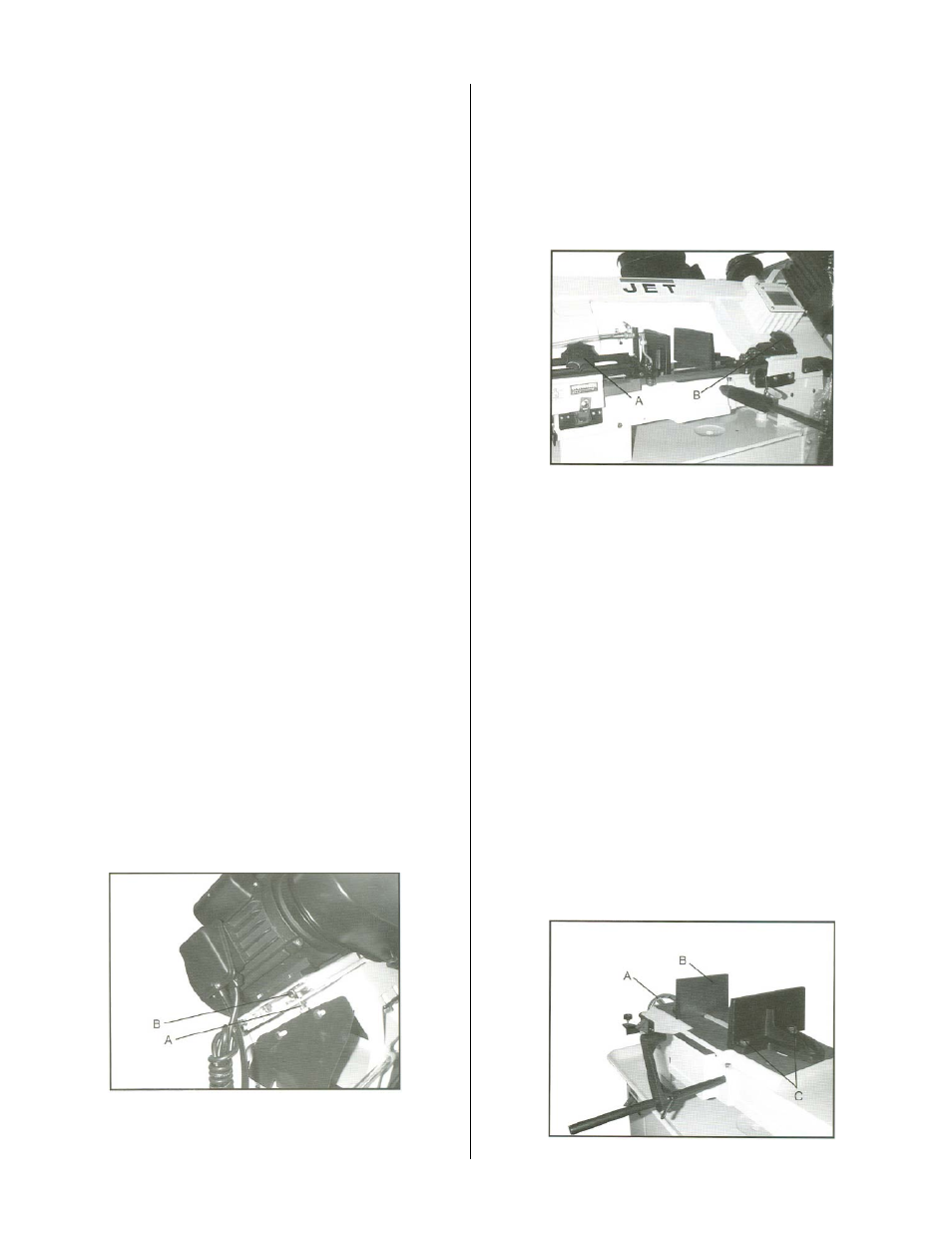

Изменение скорости движения полотна
Отключите станок от сети.
Ослабьте стопорный болт на площадке двига-
теля (А, Рис. 7).
Ослабьте болт подвижной площадки двигате-
ля (В, Рис. 7) до тех пор, чтобы можно было
подвинуть ремень на шкивах.
Переставьте ремень в необходимое положе-
ние для изменения скорости вращения .
Чтобы снова зафиксировать натяжение рем-
ня, затяните болт подвижной площадки двига-
теля (В, Рис. 7).
Затяните стопорный болт (А) площадки двига-
теля.
Подключите станок к сети.
Рис.7
Регулировка направляющих полотна
Отключите станок от сети.
Ослабьте ручку (А, Рис. 8) и болт (В, Рис. 8).
Подвиньте направляющую полотна в сборе как
можно ближе к обрабатываемой заготовке, для
исключения вибрации полотна.
Затяните ручку (А, Рис. 8) и болт (В, Рис. 8) и
подсоедините станок к сети.
Рис.8
Установка тисков для пиления под углом от
0º
до 45º
Вытащите болт и гайку (С, Рис. 9).
Установите тиски в заданное положение и сно-
ва установите, как показано на Рис. 10. Особое
внимание обратите на расположение отверстия
под болт.
Зафиксируйте тиски под нужным углом, снова
установите гайки и болты и затяните гайки и
болты.
Ослабив болт (А, Рис. 10), установите подвиж-
ную губку тисков параллельно неподвижной
губке.
Установка тисков для максимальной ши-
рины пиления:
Снимите гайку и болт.
Установите тиски в необходимое положение и
снова установите болт, как показано на Рис. 9.
Рис.9
