инструкция по эксплуатации станка JET мод. HVBS-712К
11
Ход полотна отрегулирован на заводе-
производителе и не требует дополнительной
регулировки.
Если Вам необходимо отрегулировать
ход полотна, следуйте инструкции:
Установите рычаг пилы в вертикальное поло-
жение и зафиксируйте, закрыв клапан гидрав-
лического цилиндра.
Проверьте правильность натяжения полотна.
Если необходима регулировка, см. раздел
«Регулировка натяжения полотна».
Откройте задний кожух, ослабив стопорные
винты.
Полотно пилы должно проходить вблизи бур-
тика колеса, однако не должно значительно
заходить на буртик.

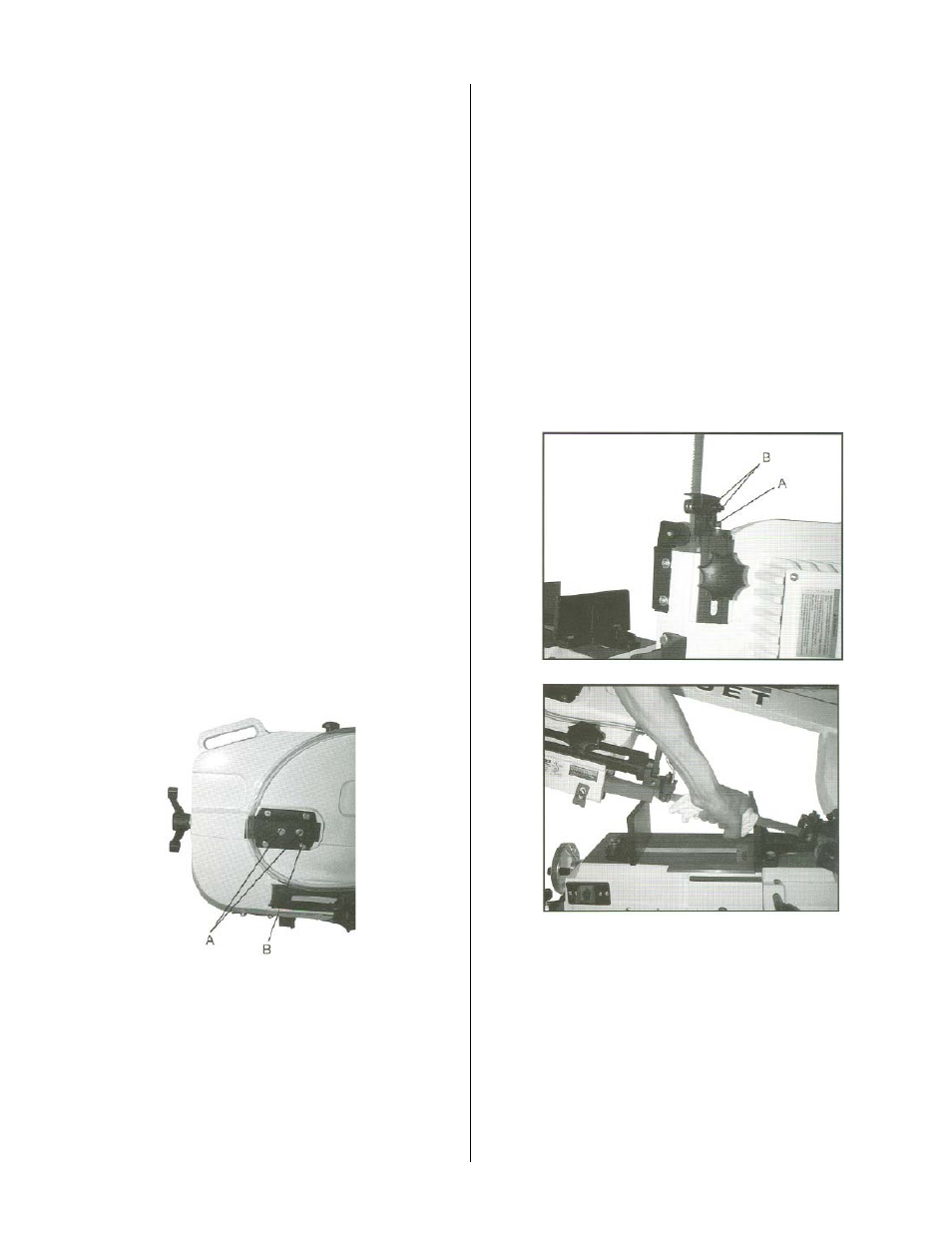

Ослабьте болты (А, Рис. 15).
Поверните резьбовой штифт (В, Рис. 15), про-
веряя ход полотна на шкивах. Если поворачи-
вать резьбовой штифт по часовой стрелке,
полотно пилы будет проходит через буртик.
Если вы поворачиваете резьбовой штифт
против часовой стрелки, полотно уйдёт в сто-
рону от буртика.
Отрегулировав ход полотна, затяните болты
(А, Рис. 15).
Рис.15
Регулировка роликовых направляющих
Отключите станок от сети.
Установите консоль пилы в вертикальное по-
ложение и зафиксируйте, закрыв клапан гид-
равлического цилиндра.
Ослабьте шестигранный болт (А, Рис. 16) и от-
регулируйте так, чтобы задний роликовый под-
шипник находился примерно на расстоянии
0,76 –
1,27 мм от спинки полотна.
Поверните гайку (В, Рис. 16), чтобы отрегули-
ровать эксцентриковый подшипник относитель-
но полотна. Зажатое полотно должно свободно
двигаться верх и вниз, как показано на рис. 17.
Внимание! Убедитесь, что станок отключён
от сети. Во время работы с полотном ис-
пользуйте перчатки. Убедитесь, что зубья
полотна не соприкасаются с роликовыми
подшипниками.
Повторите операцию для другой направляю-
щей полотна.
Подключите станок к сети.
Рис.16
Рис.17
Регулировка разгрузочного винта
Разгрузочный винт одна из важнейших регули-
ровок станка. Следствием неправильной уста-
новки разгрузочного винта может стать: ис-
кривлённый рез, поломка зубьев, остановка
двигателя, соскакивание полотна со шкивов.
Механизм гидравлической подачи не компенси-
рует неправильно установленный разгрузочный
винт. Разгрузочный винт отрегулирован на за-
