Инструкция по эксплуатации Jet Tools DT-45
Страница 9
9
Примечание: это метод приблизительного распо-
ложения заготовки: на глаз. Если Вам необходи-
мо точно определить положение соединений на
заготовке, воспользуйтесь дюймовой и метриче-
ской шкалой, расположенной на столе.
4. Положение горизонтального упора влияет на
положение вертикальной направляющей. По-
этому, если Вы делаете ящик с пазом внизу,
вертикальная направляющая устанавливается
так, чтобы паз проходил в центре соединения
«ласточкиного хвоста» (это необходимо для
вытачивания шипов).

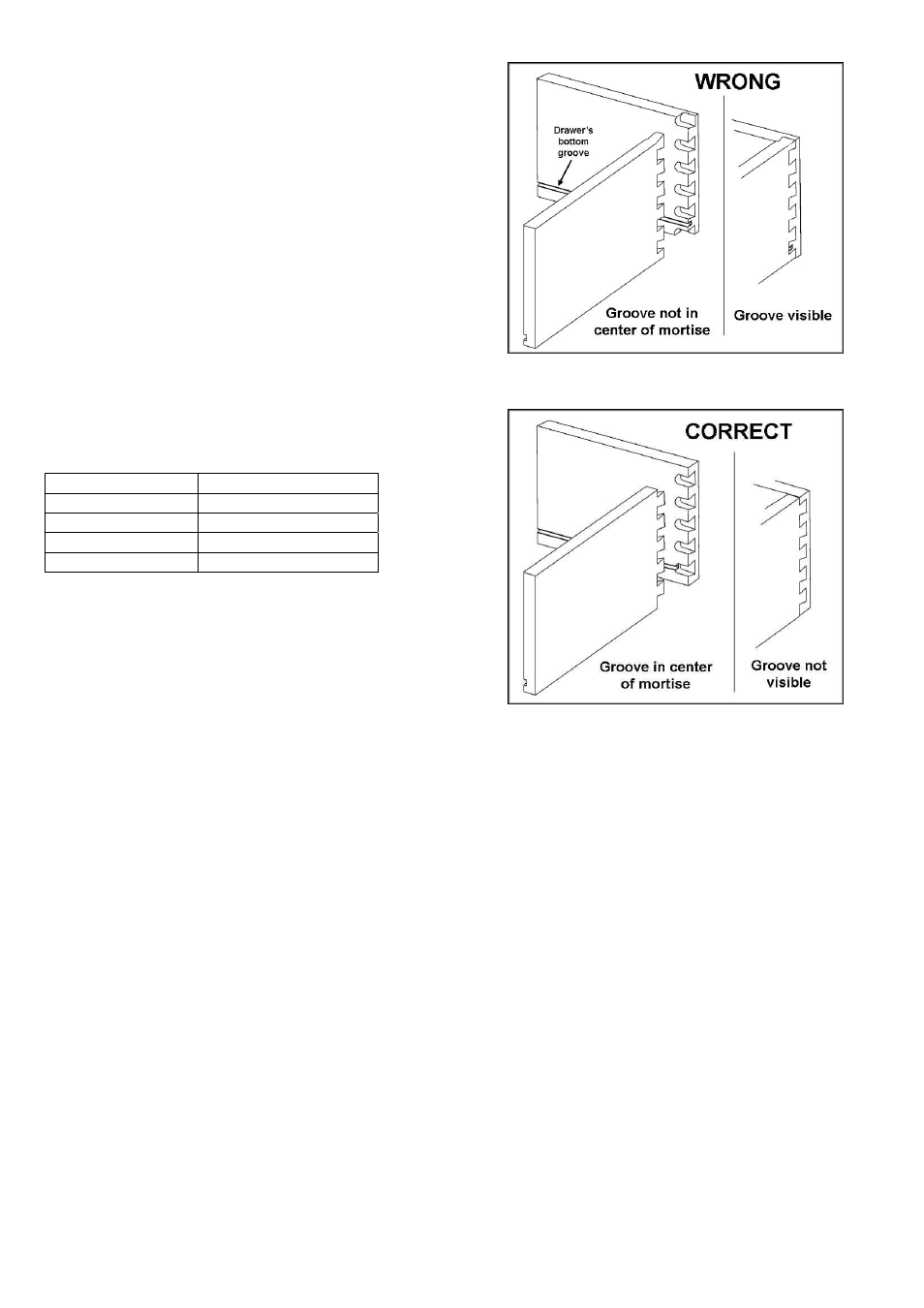

5. Посмотрите внимательно картинки на рисунке
18 и на рисунке 19. После этого в своём ва-
рианте деталей расположите правильно отно-
сительно длинного паза.
Внимание: чтобы правильно сделать соедине-
ние «ласточкин хвост», упоры всегда должны
быть смещены относительно друг друга на пол-
шага по шаблону.
шаг
смещение
1" 1/2”
1-1/2" 3/4”
2" 1”
2-1/2" 1-1/4”
Шаг шкалы 1/16”.
6. Выровняйте вертикальный упор с горизон-
тальным, затем сместите вертикальный упор
ровно на полшага по шаблону (Рис. 20).
7. Таким образом, вертикальная заготовка будет
немного смещена вправо от горизонтального
упора. При сборке пазы точно будут соответ-
ствовать друг другу.
Затяните стопорную рукоятку вертикального
упора.
Всего на станке 4 упора – 2 вертикальных и 2
горизонтальных. Это позволяет обрабатывать
сразу два набора заготовок. Если необходимо,
можно установить другие упоры так же, как и
первые. Помните только, что вертикальный упор
необходимо смесить на полшага.
Рис. 18
Рис. 19
