Инструкция по эксплуатации Jet Tools DT-45
Страница 7
7
Регулировка
Внимание: перед регулировочными работа-
ми отключите станок от эл.питания. Иначе
возможны серьезные травмы!
Нижняя опора под заготовку
Внутри корпуса станка находится опора под за-
готовку (Рис. 13), которая позволяет придержи-
вать заготовку в вертикальном положении. Для
перемещения опоры вверх-вниз ослабьте сто-
порную ручку (А, Рис. 13). Затяните рукоятку,
чтобы зафиксировать положение.
Для установки опоры под заготовку в нужное по-
ложение, ослабьте стопорный винт в опоре (В,
Рис. 13) при помощи 6 мм ключа и зажимную ру-
коятку (С, Рис. 13). Отрегулируйте опору и за-
фиксируйте положение при помощи стопорной
рукоятки (С, Рис. 13) и стопорного винта (В, Рис.
13).
Зажимные рукоятки
Все зажимные рукоятки (как, например, на Рис.
13) можно вращать, если они мешают двигаю-
щимся деталям станка. Потяните рукоятку и по-
верните, затем ослабьте, чтобы убедиться, что
рукоятка установлена правильно.
Прижимы детали
Прижимы детали крепятся в корпусе станка при
помощи эксцентриковых зажимов. Вращайте ру-
коятку (А, Рис. 14), пока заготовка не будет за-
фиксирована. Не перетяните рукоятку, чтобы из-
бежать повреждения заготовки.
Вертикальный и горизонтальный прижим детали
должны быть отрегулированы по ширине заго-
товки. Толщина заготовки отображается на шка-
ле, установленной на корпусе станка.
1. Ослабьте две зажимные рукоятки на перед-
ней стенке станины (В, Рис. 14).
2. Вращайте регулировочную рифленую ручку
(С, Рис. 14) по обеим сторонам станка, пока
указатель на ручке не совпадет с необходи-
мым значением толщины на шкале. Чтобы вы-
ставить прижимную планку параллельно сто-
лу, вращайте ручки одинаково.
3. Затяните зажимные рукоятки (В, Рис. 14).

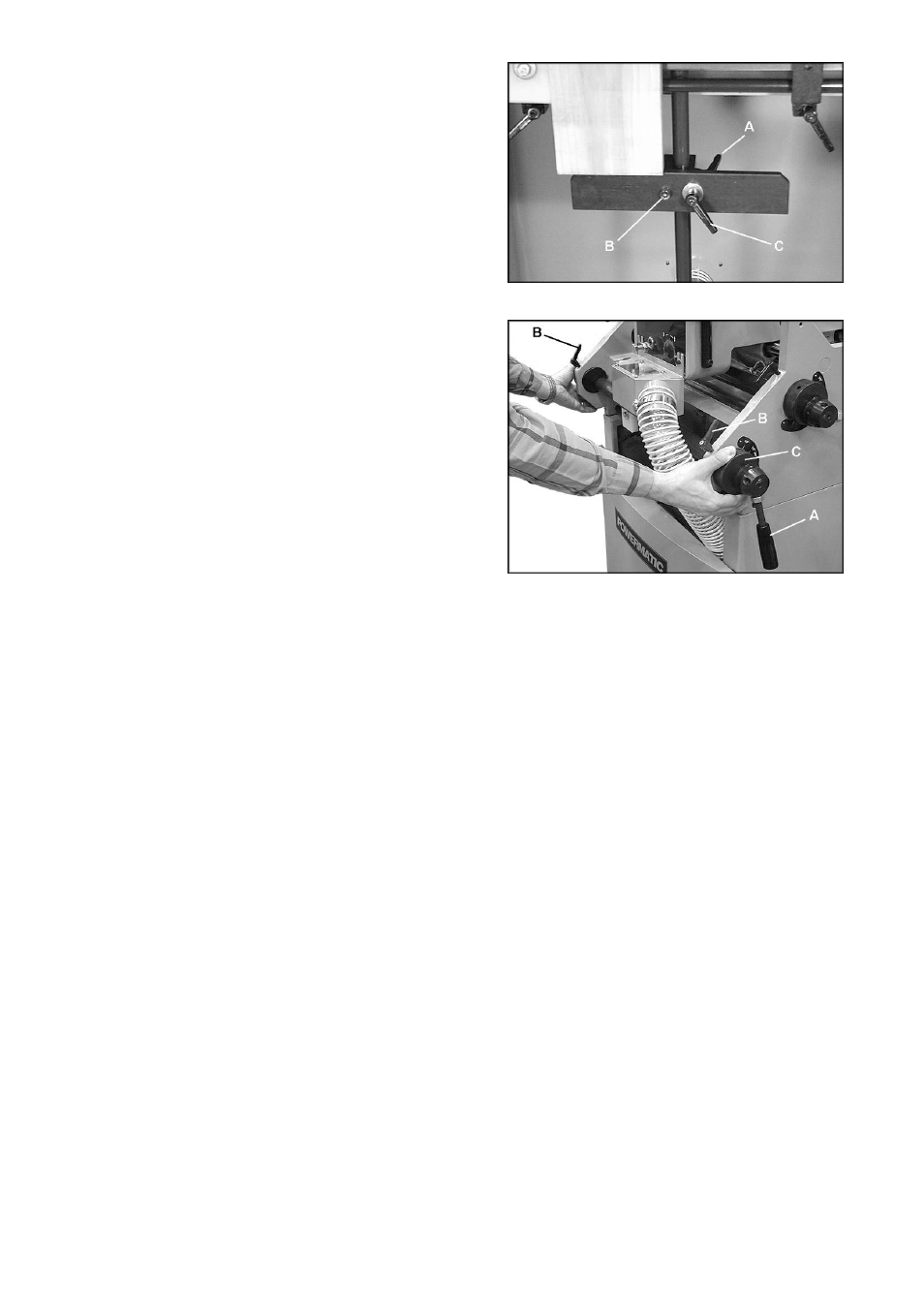

Рис. 13
Рис. 14
(регулировка нижней прижимной планки)
