Шаблон
Четырехсторонний шаблон (Рис. 16) поможет
сделать соединения, где соединение шип-паз
видно только с одной стороны. Соединение типа
«ласточкин хвост» можно сделать с разными ша-
гами или формами. Возможные шаги:
1”, 1-1/2”, 2” и 2-1/2” (1 дюйм = 25,44 мм)
Чтобы изменить шаг, следуйте указаниям:
1. Ослабьте один конец пружины на левой сто-
роне передней бабки (Рис. 15) и тяните пе-
реднюю бабку по направлению к передней
стенке станка, пока не появится копироваль-
ный палец шаблона (Рис. 16).
2. Ослабьте и снимите зажимные рукоятки с
каждой стороны шаблоны.
3. Вытащите шаблон (Рис. 16), переверните в
нужное положение и установите обратно.
4. Установите переднюю бабку назад и снова
подсоедините пружину (Рис. 15).
Горизонтальный и вертикальный упоры
Во время обработки заготовки должны распола-
гаться перпендикулярно относительно друг дру-
га. На направляющих зафиксированы два упора
из пластика, они обеспечивают эффект «струж-
коломателя», предотвращает выкрошивание за-
готовки с левого края. Упоры изготовлены таким
образом, что они не повреждаются, даже если в
них входит фреза.
Для регулировки направляющих выполните сле-
дующие операции:
1. Положите лицевую/торцевую заготовку на
горизонтальный стол вплотную к упору. Пе-
реместите переднюю бабку к левому краю за-
готовки, затем передвиньте вправо так, чтобы
копировальный палец немного зашел в паз
шаблона. Это даст представление о том, где
будет сделан пропил, и как они будут распо-
лагаться по ширине заготовки.
2. Для свободного перемещения горизонтально-
го упора ослабьте обе зажимные рукоятки на
горизонтальном упоре (А и В, Рис. 17) уста-
новите упор в нужное положение. На гори-
зонтальном упоре есть возможность регули-
рования; ослабьте зажимную рукоятку (А,
Рис. 17), зажимную рукоятку (В) не ослабляй-
те. Ослабьте винт (С, Рис. 17) при помощи 6
мм ключа и вращайте рифленую круглую гай-
ку (D, Рис. 17), чтобы точно выставить гори-
зонтальный упор. после регулировки затяните
винт (С, Рис. 17) и зажимную рукоятку (А,
Рис. 17).
3. Продолжайте проверять расстояние между
пазами, перемещая переднюю бабку, пока
пазы типа «ласточкин хвост» не будут рас-
пределены по всей ширине заготовки.

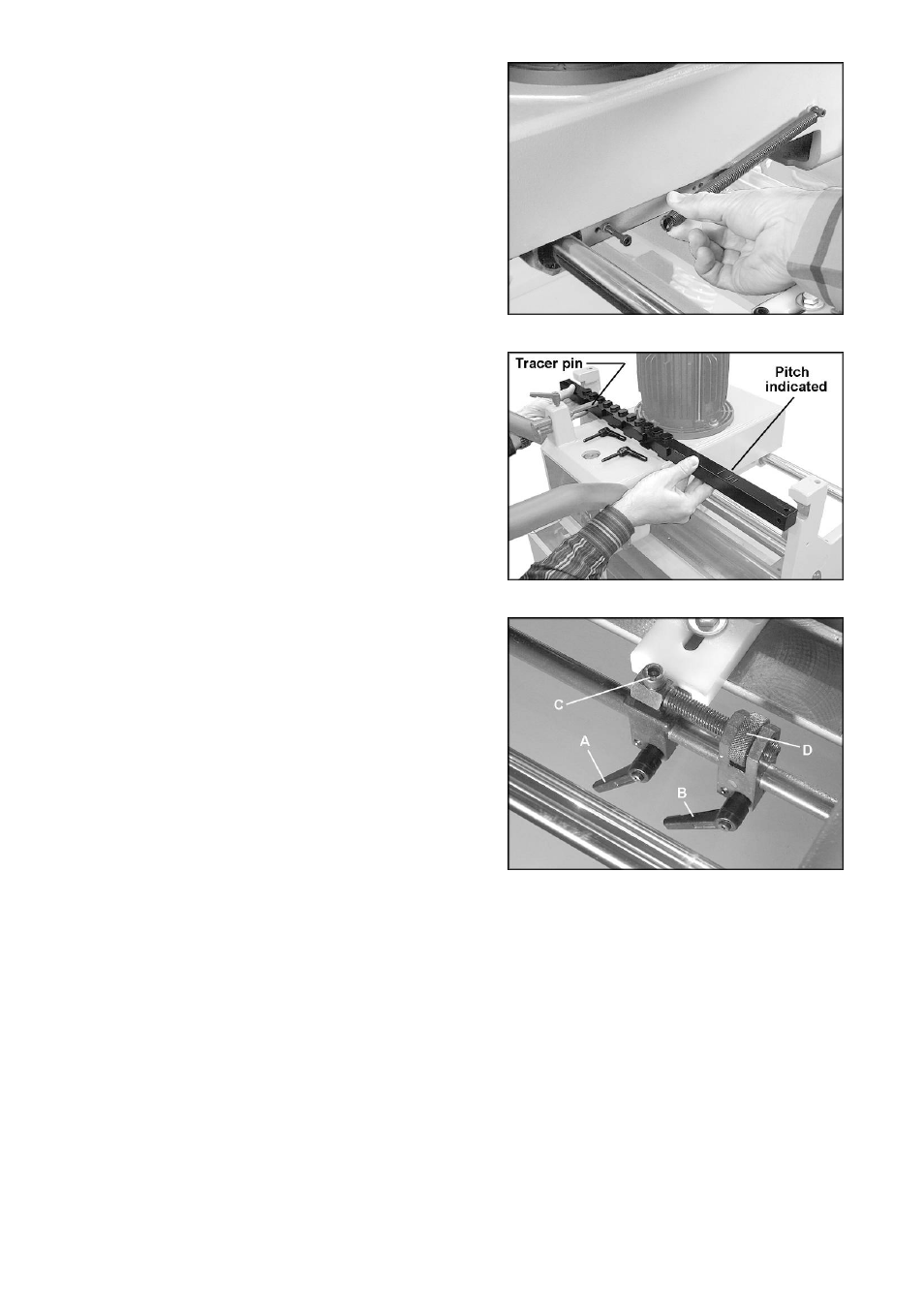

Рис. 15
Рис. 16
Рис. 17
