Инструкция по эксплуатации Jet Tools DT-45
Страница 5
5
Установка и сборка
Инструменты для монтажа
9 Подъемник или таль со стропами / ремнями
9 Ключ 11 мм (в комплекте поставки)
9 Шестигранные ключи 4 and 5 мм (в комплекте
поставки)
9 Нож или кусачки
1. При помощи ключа 11 мм открутите 4 винта и
4 плоские шайбы, фиксирующие станок к
паллету (Рис. 1).
2. Протяните подъемные ремни через проушины
на станине (Рис. 2). При помощи подъемника
или тали поднимите станок с паллеты и пере-
местите в место установки. Устанавливайте
станок в хорошо освещенном сухом помеще-
нии. Обеспечьте достаточно места для работы
и технического обслуживания.
3. После установки станка рым-болт (Рис. 2)
можно открутить.
4.
Если необходимо, можно зафиксировать ста-
нок на полу при помощи винтов с квадратной
головкой через 4 отверстия в основании ста-
нины.
Внимание! Перед монтажом отключите
станок от эл. сети.
5. Ремень фиксирует переднюю бабку к рым-
болту, чтобы избежать падения во время
транспортировки.
6.
Металлические детали станка (стол, сменная
рейка, зажимы, штифты и т.д.) смазаны на
заводе защитным средством. Его необходимо
удалить мягкой тряпкой при помощи бензина
или растворителя. Не обрабатывайте раство-
рителем пластиковые и прорезиненные дета-
ли, это приведет к повреждению деталей.
Монтаж ручки
Прорезиненная ручка (Рис. 3) была установлена
наоборот для транспортировки, переверните
ручку перед началом работы.
1. Открутите 4 винта передней бабки (2 винта
фиксируют ручку) и переверните ручку, как
показано на Рис. 3.
2. При помощи 4 крепежных болтов зафикси-
руйте ручку к передней бабке.
3.
Затяните 4 крепежных винта.
Установка выключателя
1. Снимите защитную упаковку с выключателя.
2. При помощи шестигранного ключа открутите
2 винта на левой стороне рамы. См. Рис. 4.
3. Установите корпус выключателя с пластиной
к отверстиям и снова установите 2 винта, как
показано на Рис. 4.
4. Затяните винты.

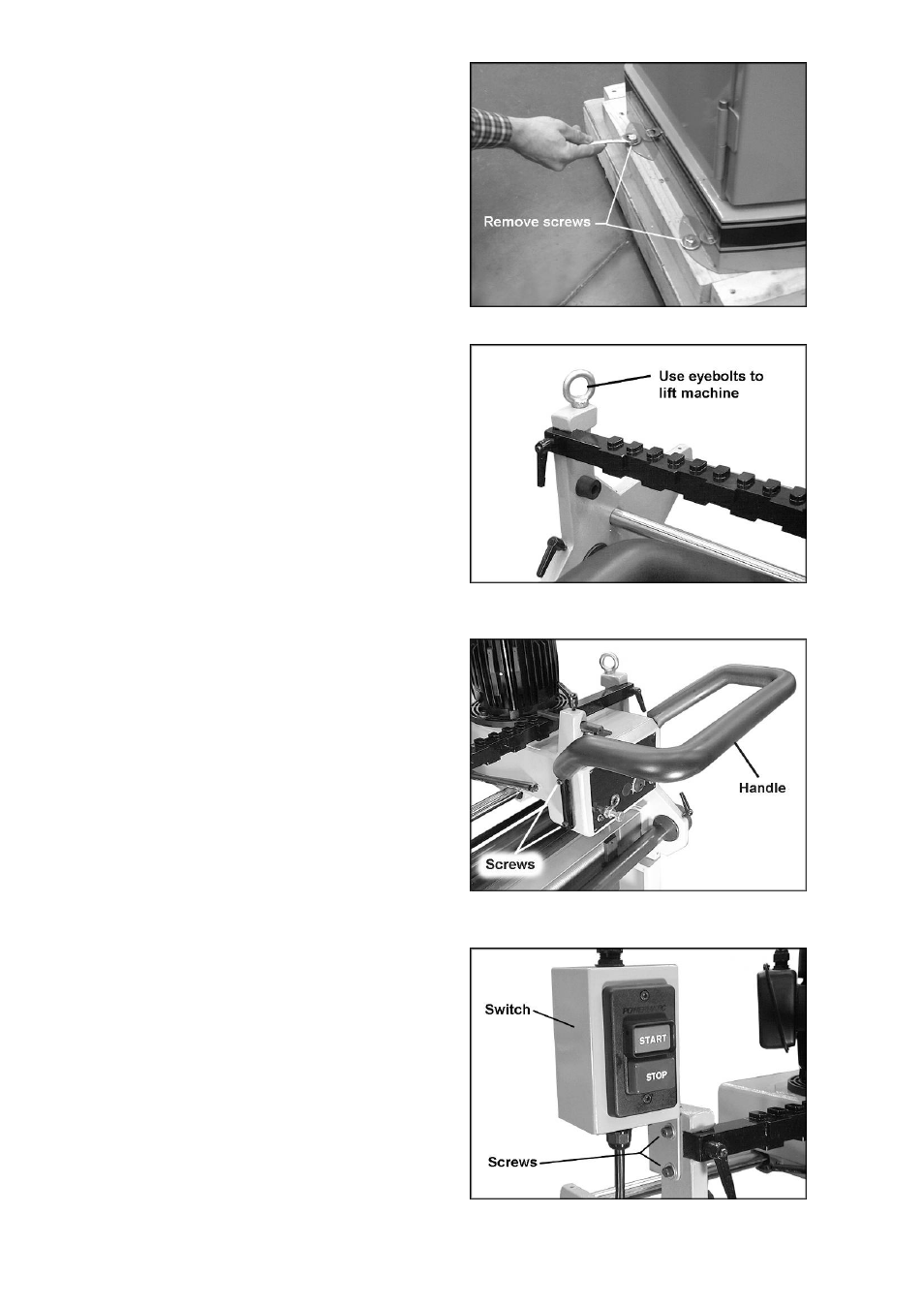

Рис. 1
Рис. 2
Рис. 3
Рис. 4
