Вспомогательные приспособления
86
332378B
Комплект деталей симулятора InvisiPac ADM, 24R323
Этот комплект предназначен для обучения операторов
правилам эксплуатации ADM без использования
системы InvisiPac целиком. В комплект входят все
детали, необходимые для симуляции меню ADM.
Система InvisiPac в комплект не входит.

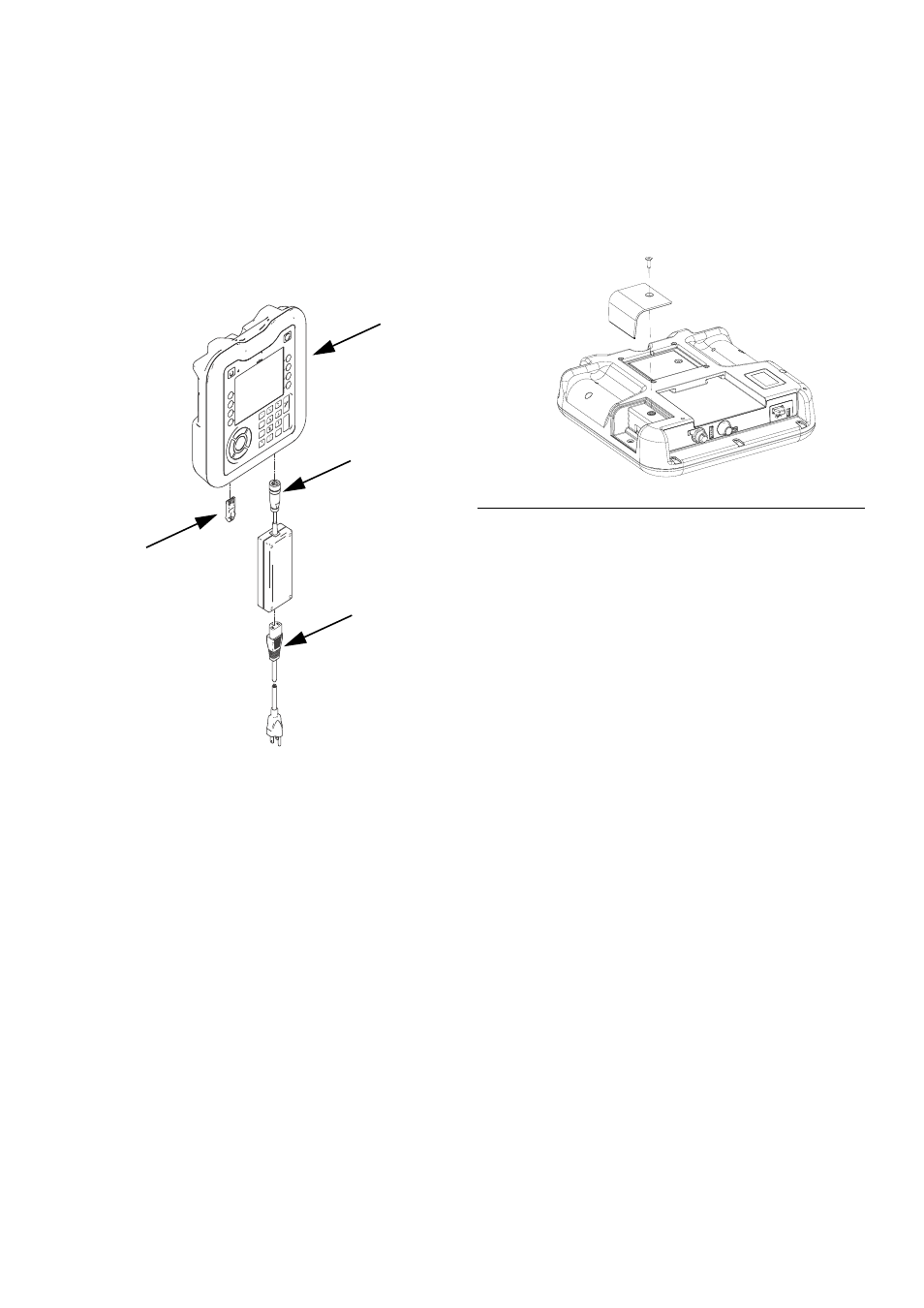

Инструкция по установке симулятора
1.
Снимите панель доступа к ADM и установите
токен (1404) для симулятора InvisiPac.
2.
Подключите источник (1402) питания к ADM (1401).
3.
Подключите шнур (1403) к источнику (1402) питания.
4.
Выполните процедуру, описание которой
приводится в разделе Процедура обновления
программного обеспечения, стр. 60.
Справ.
№
Арт. №
Описание
Кол-
во
1401
24E451
МОДУЛЬ дисплея расширенный
(ADM)
1
1402
124149
ИСТОЧНИК ПИТАНИЯ GCA
1
1403
---
НАБОР КАБЕЛЕЙ US (США), MX
(Мексика), PR (Пуэрто-Рико), CA
(Канада), TW (Тайвань), 115 В, 10 А
1
1404
24R322
ТОКЕН для симулятора InvisiPac
1
1405
24R324
ТОКЕН ДЛЯ ОБНОВЛЕНИЯ
ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
системы InvisiPac
1
1401
1402
1403
1404
ti20990a
Р
ИС
. 54. Снятие панели доступа
