Спецификация деталей
332378B
73

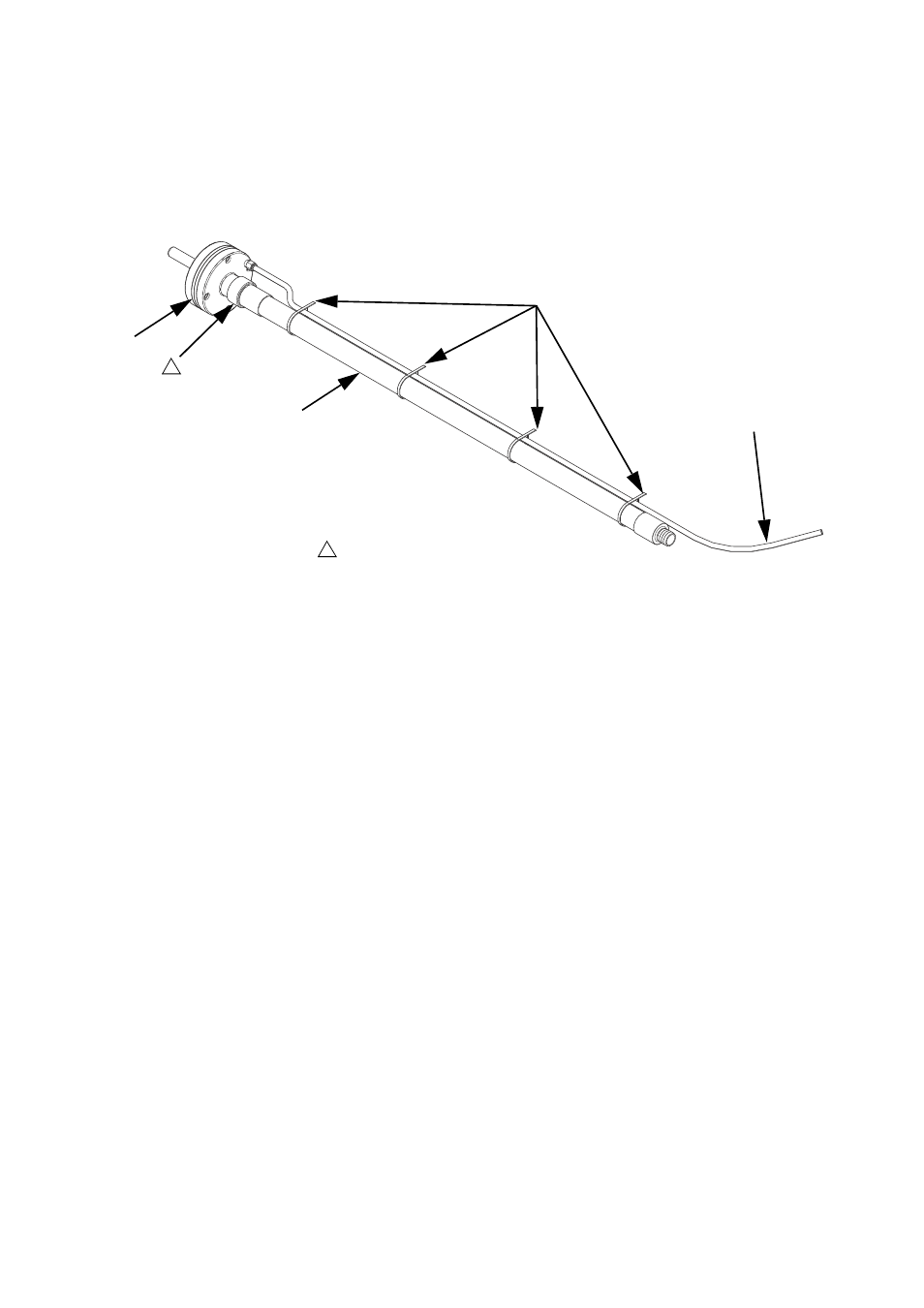

Встряхиватель с трубкой для системы подачи
Спецификация деталей
--- Не для продажи.
† Также выпускается комплект деталей шланга
подачи длиной 9,1 м (30 футов). Комплект
приобретается отдельно. Помимо прочего,
в комплект входят 2 зажима для шланга.
◆ Детали, отсутствующие на рисунках.
ПРИМЕЧАНИЕ. Также выпускается комплект деталей
для заземления встряхивателя 24R708 (приобретается
отдельно). В комплект входят узел провода заземления,
винт и шайба для установки на трубку (301)
встряхивателя.
Нанесите на резьбовые соединения
герметик для труб.
1
301
302
306
304
ti20738a
1
Справ.
№
Арт. №
Описание
Кол-
во
301
24P861
ВСТРЯХИВАТЕЛЬ
1
302
---
ТРУБКА, сталь
1
303†
◆ ---
Трубка, прозрачный ПВХ,
наружный диаметр 33 мм
(1,3 дюйма)
10
304
---
ШЛАНГ, полиамид, наружный
диаметр 9,53 мм (3/8 дюйма),
1,7 МПа (17 бар, 250 фунтов на
кв. дюйм)
15.5
305
◆
125370
ЗАЖИМ для шланга, диаметр
17,46–38,1 мм
(11/16–1,5 дюйма)
3
306
125871
СТЯЖКА кабельная, 190 мм
(7,5 дюйма)
4
