Сведения о компонентах системы
332378B
7

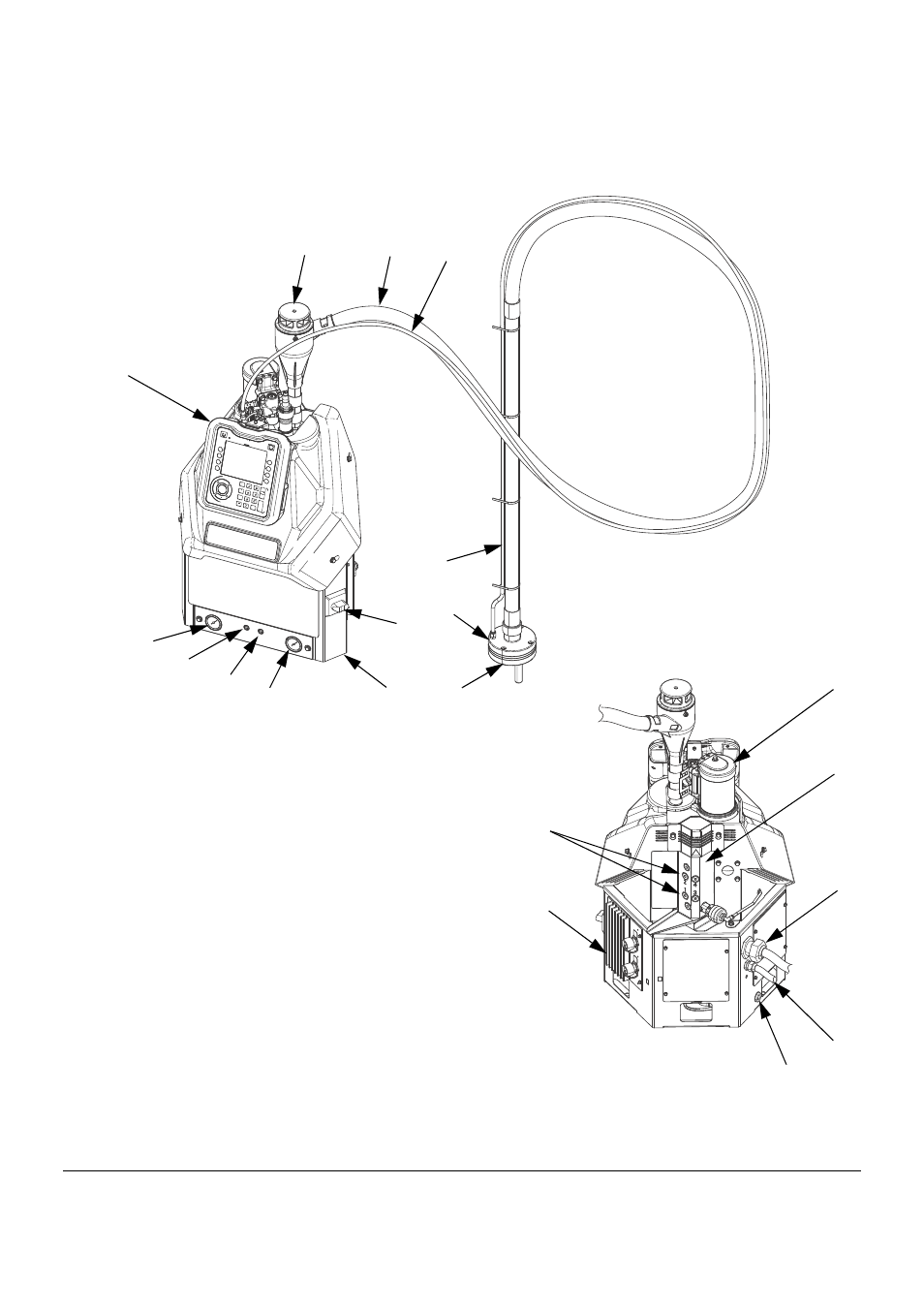

Сведения о компонентах системы
Р
ИС
. 1
A
Обозначения.
A
Расширенный модуль дисплея (ADM)
B
Электрический блок
C
Регулятор давления воздуха в насосе
D
Воздушный манометр насоса
E
Регулятор давления воздуха в вакуум-пересасывающем устройстве
F
Воздушный манометр вакуум-пересасывающего устройства
G
Трубка встряхивателя
G1 Головка встряхивателя
G2 Трубка вакуум-пересасывающего устройства
G3 Впускная воронка вакуум-пересасывающего устройства
G4 Устройство подачи воздуха для вакуум-пересасывающего
устройства, наружный диаметр 9,53 мм (3/8 дюйма)
H
Главный выключатель питания
J
Впускной патрубок системы для воздуха
K
Впускной патрубок вакуум-пересасывающего устройства
(встряхивателя)
L
Пневматический двигатель и насос
M
Компенсатор натяжения для входного источника питания
N
Коллектор для нагретой жидкости (расплавитель)
P
Многозонный маломощный модуль контроля температуры (MZLP)
R
Выпускные патрубки для жидкости для подключения к шлангам
с подогревом (под номерами 1–4)
S
Пользовательский кабель ввода-вывода (необязательный
компонент)
B
F
G1
K
L
M
N
P
H
S
ti20441a
R
G
G2
G3
E
C
D
J
G4
