Настройка
16 332378B
Подключение электрического
шнура
ПРИМЕЧАНИЕ. См. раздел Заземление, стр. 12.
ПРИМЕЧАНИЕ. Установленная втулка (106)
компенсатора натяжения подходит к электрическому
шнуру, наружный диаметр которого составляет
13,98–32 мм (0,708–1.260 дюйма). См. Р
ИС . 13. Если
наружный диаметр выбранного шнура слишком мал для
установленной втулки (106) компенсатора натяжения,
установите новую втулку компенсатора натяжения,
которая подойдет к шнуру.
1. Переведите главный выключатель питания
в положение OFF ("Выкл.").
2. Отключите кабель от ADM, протолкните кабель
через пластмассовый кожух и снимите этот кожух
с системы.
3. Снимите дверцу (T) доступа к электрическому
блоку. См. Р
ИС . 2, стр. 8.
4. Убедитесь в том, что перемычки клеммной колодки
находятся на местах, соответствующих количеству
фаз и значению напряжения, которые используются
в системе. При необходимости расположите
перемычки так, как показано на Р
ИС . 12.
ПРИМЕЧАНИЕ. Положение перемычек требуется
менять только при использовании количества фаз или
значения напряжения, отличных от тех величин, для
которых система предназначалась на заводе.
ПРИМЕЧАНИЕ. Все необходимые перемычки входят
в комплектацию системы.
ПРИМЕЧАНИЕ. На клеммы 2C–10C следует
устанавливать входящие в комплект твердые
металлические перемычки на 2, 3 и 5 клемм. На клеммы
11–14 следует устанавливать красные пластмассовые
перемычки. См. раздел Электросхемы, стр. 61.
5. Вставьте электрический шнур во втулку (106)
компенсатора натяжения для электрического блока.
См. Р
ИС . 13.
6. Прикрепите изолированные обжимные кольца
к концу каждого провода.
7. Подключите заземляющий провод к заземлению на
шасси (AF). См. Р
ИС . 13.
Неправильная прокладка проводов может привести
к поражению электрическим током или другим
серьезным травмам. Любые электротехнические
работы должны выполняться квалифицированным
электриком. При установке необходимо соблюдать
все государственные, региональные и местные
нормативные требования в области безопасности
и противопожарной защиты.
Для снижения риска поражения электрическим
током перед подключением электрического шнура
выполните процедуру, описание которой приводится
в разделе Подключение компонентов, стр. 12.
Выполнять процедуру необходимо целиком.
УВЕДОМЛЕНИЕ
Во избежание серьезного повреждения системы перед
переходом к следующему действию убедитесь в том,
что клеммные перемычки установлены правильно.

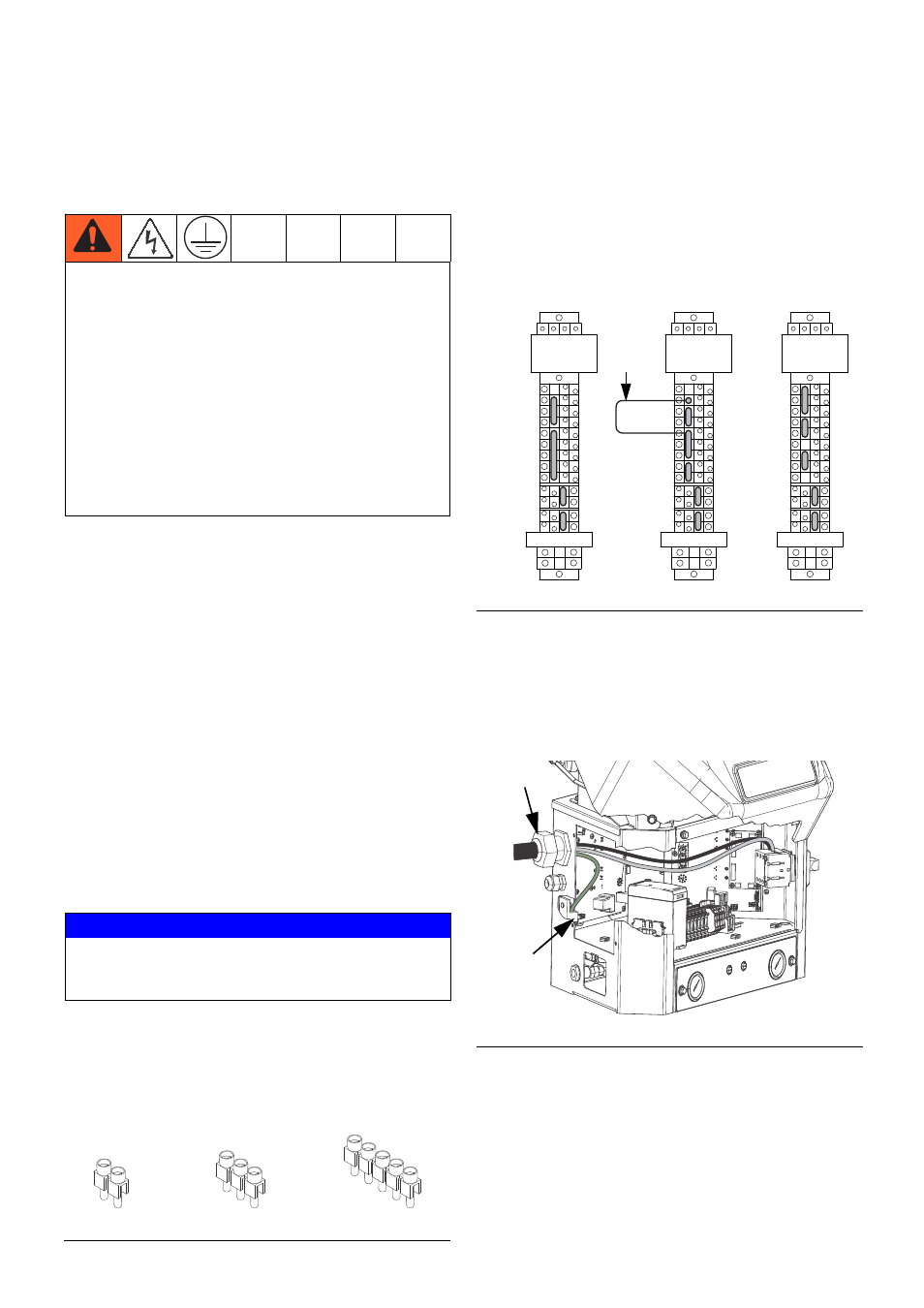

Р ИС . 11
ti21182a
Р ИС . 12
Р ИС . 13
2C-4C
5C-6C
8C-9C
11C-12C
13C-14C
4C-5C
3C, 6C-8C
9C-10C
11C-12C
13C-14C
3C-5C
6C-10C
11C-12C
13C-14C
230 В
переменного
тока,1 фаза
230 В
переменного
тока, 3 фазы,
соединение
треугольником
380 В
переменного
тока, 3 фазы,
соединение
звездой
Проволочная
перемычка
ti20907a
106
AF
