Ремонт
332378B 45
5. Отсоедините трубопроводы для воздуха от
клапана (245) снятия давления и пневматического
двигателя (218). См. Р
ИС . 24, стр. 42.
6. Снимите гайки (3), с помощью которых зафиксирован
щит (27) расплавителя. Затем снимите щит
расплавителя. См. Р
ИС . 24, стр. 42.
7. Снимите узел пневматического двигателя,
выполнив следующие действия. См. Р
ИС . 24, стр. 42.
a. Снимите стопорное кольцо (239).
b. Снимите установочный штифт (238).
c. Выкрутите три винта (240).
8. Освободите стопорную гайку (235) с помощью
плоской отвертки и резинового молотка.
9. Снимите стопорную гайку (235) с помощью
переставных клещей.
10. Вставьте универсальный гаечный ключ в отверстие
на верхней части поршневого штока (223), чтобы
извлечь поршневой шток (223) из коллектора. В
результате также будут вынуты щелевое П-образное
уплотнение (234) и щелевой подшипник (233).
11. Выполните процедуру, описание которой
приводится в разделе Снятие узла расплавителя.
См. стр. 46.
12. Снимите всасывающий клапан (230) с нижней части
выпускного коллектора (203) расплавителя с
помощью отвертки с храповым механизмом
диаметром 12,7 мм (1/2 дюйма) без торцевой
головки.
13. Вставьте инструмент для цилиндра (1301) в нижнюю
часть выпускного коллектора (203) расплавителя.
Осторожно снимите цилиндр (216) с помощью
резинового молотка. См. Р
ИС . 28.
14. Снимите и выбросьте уплотнения (217) цилиндра.
См. Р ИС . 28.
Сборка.
1. Нанесите консистентную смазку на уплотнения (217)
и установите новые уплотнения (217) на
цилиндр (216). См. Р
ИС . 28.
2. Вставьте охватывающий инструмент (1302) для
установки цилиндра в выпускной коллектор (203)
расплавителя для защиты уплотнений от острых
резьбовых соединений. См. Р
ИС . 31.
3. Вдавите цилиндр (216) в выпускной коллектор
(203) расплавителя с помощью охватываемого
инструмента (1303) для установки цилиндра. При
необходимости постучите по цилиндру резиновым
молотком. См. Р
ИС . 28.
4. Вставьте всасывающий клапан (230) в нижнюю часть
выпускного коллектора (203) расплавителя и
затяните его с помощью отвертки с храповым
механизмом диаметром 12,7 мм (1/2 дюйма) без
торцевой головки.
5. Выполните процедуру, описание которой
приводится в разделе Установка узла
расплавителя, стр. 47.
6. Выполните сборку согласно описанию процедуры из
раздела Замена щелевого уплотнения, щелевого
подшипника, поршневого штока, поршневого
уплотнения и поршневого подшипника, стр. 42.

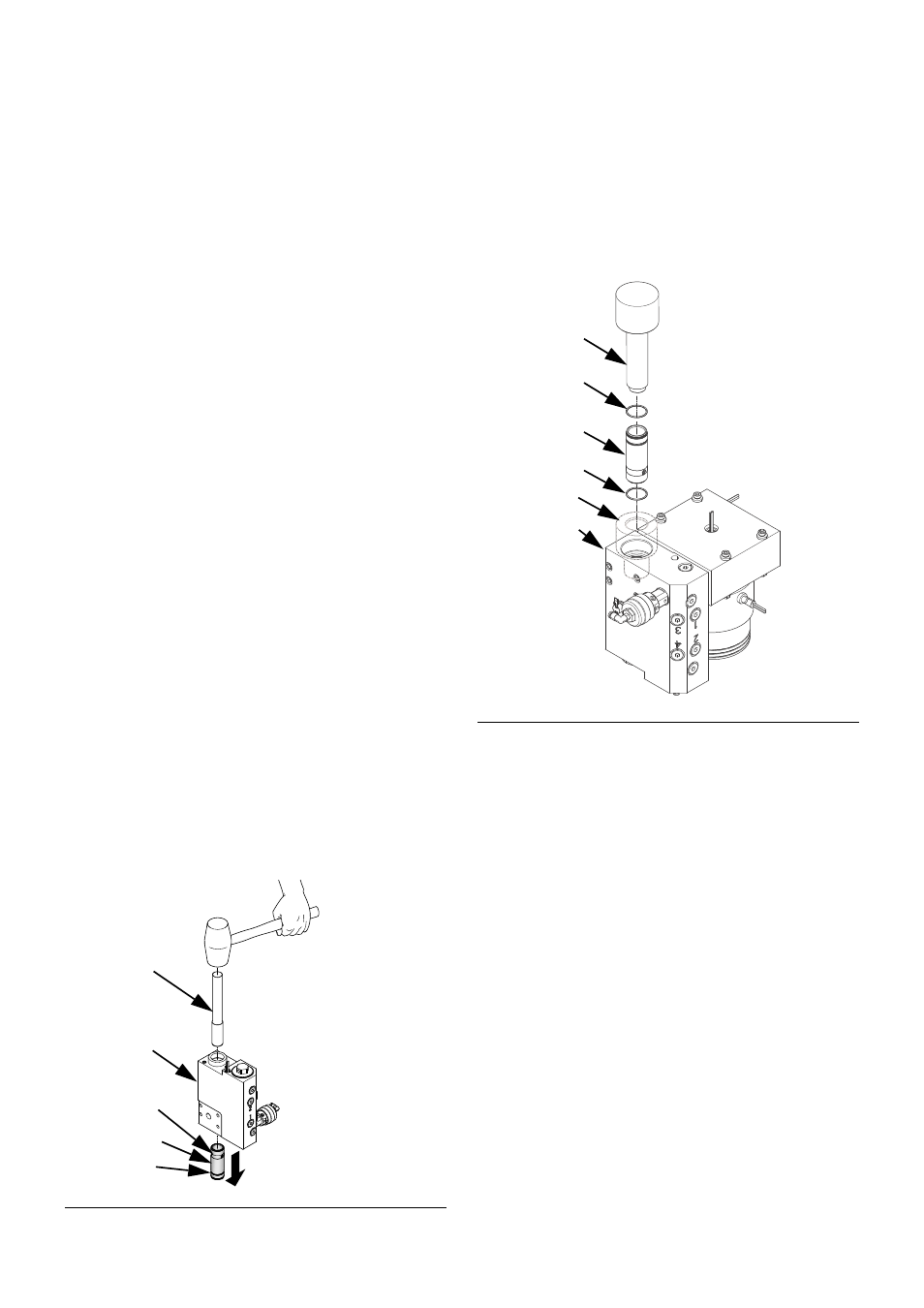

Р ИС . 30
ti20880a
217
216
217
1301
203
Р ИС . 31
ti21049a
203
217
216
217
1302
1303
