Эксплуатация системы
3A0515D
55
Р
ИС

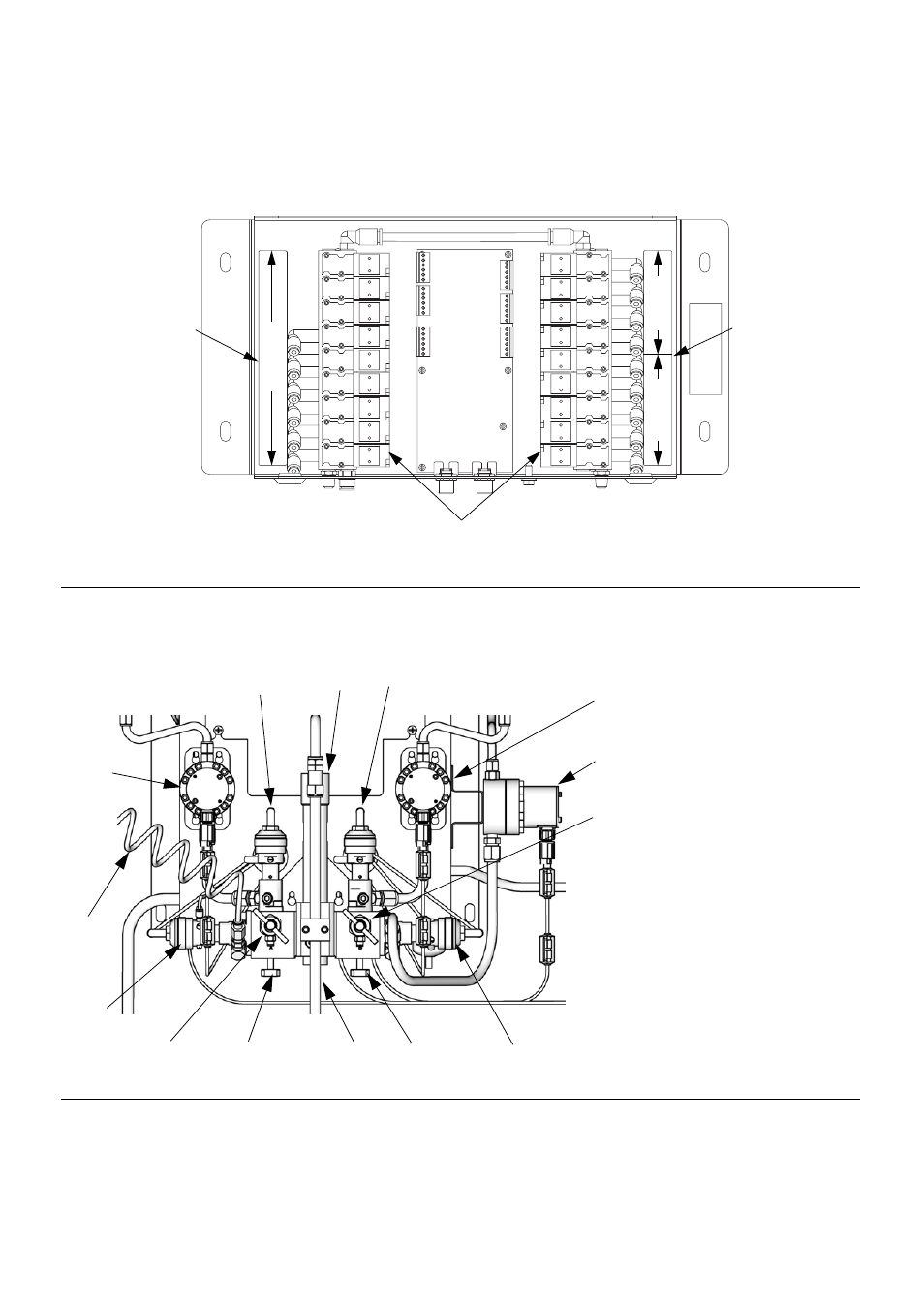

. 66. Соленоидные клапаны смены цвета
TI12826a
Кнопки переключения режима на
соленоидных клапанах растворителя
Цвет
Цвет
Катализ
Р
ИС
. 67. Настенная жидкостная станция
Ключ:
MA
Расходомер компонента А
DVA Клапан дозирования
компонента А
RVA Пробоотборный клапан
компонента А
SVA Запорный клапан
компонента A
MB
Расходомер компонента B
DVB Клапан дозирования
компонента B
RVB Пробоотборный клапан
компонента B
SVB Запорный клапан
компонента B
MS
Измеритель расхода
растворителя
SPV Клапан промывки
растворителем
APV Клапан продувки
воздухом
SM
Статический смеситель
FI
Жидкостный интегратор
AT
Труба подачи воздуха
в клапан продувки
воздухом
TI12556b
MA
MB
DVB
MS
SPV
DVA
APV
SM
FI
SVA
SVB
RVB
RVA
AT
Идентифи-
кационная
наклейка
соленоидного
клапана
Идентифи-
кационная
наклейка
соленоидного
клапана
