Устройство управления окрасочной камерой
16
3A0515D
Устройство управления окрасочной камерой
Используется оператором для выполнения
ежедневных функций окраски, включая: смену
рецептур, сигнализацию о завершении работы, чтение
или сброс аварийных сигналов, а также перевод системы
в режим ожидания, смешивания или очистки. Обычно это
устройство устанавливается в окрасочной камере или
вблизи окрасочной машины.
Табл. 2. Клавиша управления окрасочной
камерой и функции индикаторов (см. Р
Клавиша/
индикатор
Определение и функция
Дисплей
•
Отображает номер рецептуры
в рабочем режиме.
•
При подаче аварийного сигнала
отображается его код (от E1 äî E27)
и мигает красный индикатор
аварийного сигнала.
•
Номер рецептуры отображается
после сброса аварийного сигнала.
•
Если функция подачи растворителем
активна, на дисплее попеременно
отображаются дефисы и оставшийся
процент (см. стр. 60).
Индикатор
рецептуры
•
Зеленый СВЕТОДИОД горит, пока
используется выбранная рецептура.
•
СВЕТОДИОД выключается при
нажатии клавиш «Вверх»
или
«Вниз»
, а также во время
аварийного сигнала.
•
СВЕТОДИОД мигает на протяжении
загрузки новой рецептуры
и перестает мигать после
завершения загрузки.
•
СВЕТОДИОД мигает при очистке.
•
Выберите новую рецептуру, нажимая
клавиши «Вверх»
или «Вниз»
,
затем нажмите клавишу ввода
.
Клавиша
сброса и
индикатор
аварийного
сигнала
•
При подаче аварийного сигнала
мигает красный СВЕТОДИОД.
•
Нажмите клавишу, чтобы сбросить
аварийный сигнал. После
сброса аварийного сигнала
СВЕТОДИОД гаснет.
Клавиша и
индикатор
завершения
работы
•
Сигнализирует о завершении работы
и сбрасывает суммарные показатели
расхода компонентов A è B.
•
Зеленый СВЕТОДИОД мигает один
раз после нажатия клавиши.
Клавиша
ввода
Вводит выбранную рецептуру и запускает
цикл смены цвета.
Клавиша
«Вверх»
Прокручивает номера рецептур вверх.
Клавиша
«Вниз»
Прокручивает номера рецептур вниз.
Клавиша
режима
смешивания
•
Запускает режим смешивания.
•
В режиме смешивания или в режиме
простоя горит зеленый СВЕТОДИОД.
•
Для того чтобы включить функцию
подачи с помощью растворителя,
нажмите эту клавишу и удерживайте
в течении 5 секунд.
Клавиша
режима
ожидания
•
Запускает режим ожидания.
•
В режиме ожидания горит зеленый
СВЕТОДИОД.
Клавиша
режима
очистки
•
Запускает режим очистки.
•
В режиме очистки горит зеленый
СВЕТОДИОД.

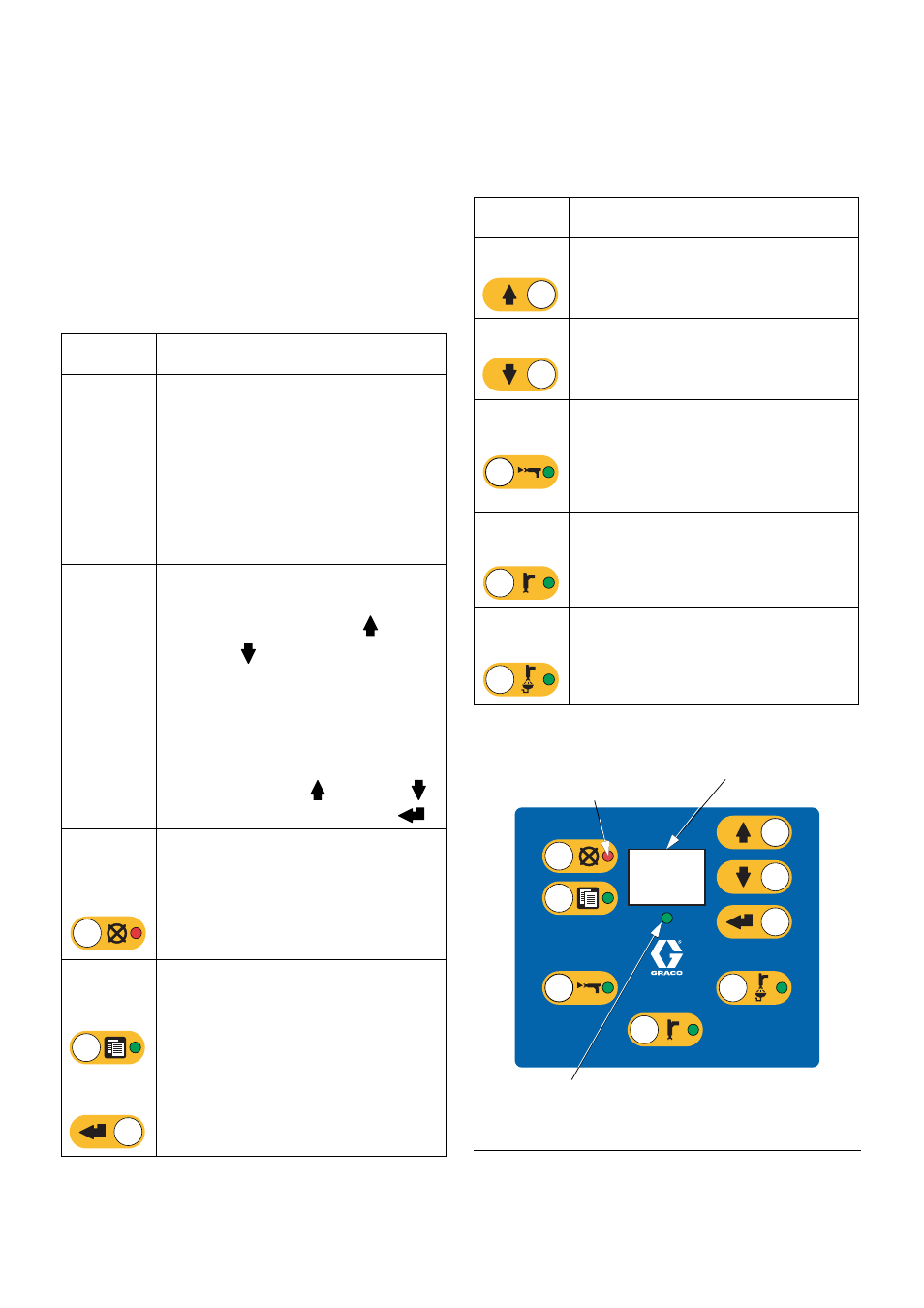

Р
ИС
. 4. Устройство управления окрасочной
камерой (см. Табл. 2)
Табл. 2. Клавиша управления окрасочной
камерой и функции индикаторов (см. Р
ИС
. 4)
Клавиша/
индикатор
Определение и функция
TI11614A
Дисплей
Индикатор рецептуры (зеленый)
Индикатор аварийного
сигнала (красный)
