Краткое описание
3A0515D
15
Ключ:
MA
Расходомер компонента А
DVA Клапан дозирования компонента А
RVA Пробоотборный клапан компонента А
SVA Запорный клапан компонента A
MB
Расходомер компонента B
DVB Клапан дозирования компонента B
RVB Пробоотборный клапан компонента B
SVB Запорный клапан компонента B
MS
Измеритель расхода растворителя
(вспомогательное устройство)
SPV Клапан промывки растворителем
APV Клапан продувки воздухом
SM
Статический смеситель
FI
Жидкостный интегратор
AT
Труба подачи воздуха в клапан продувки воздухом
Р
ИС

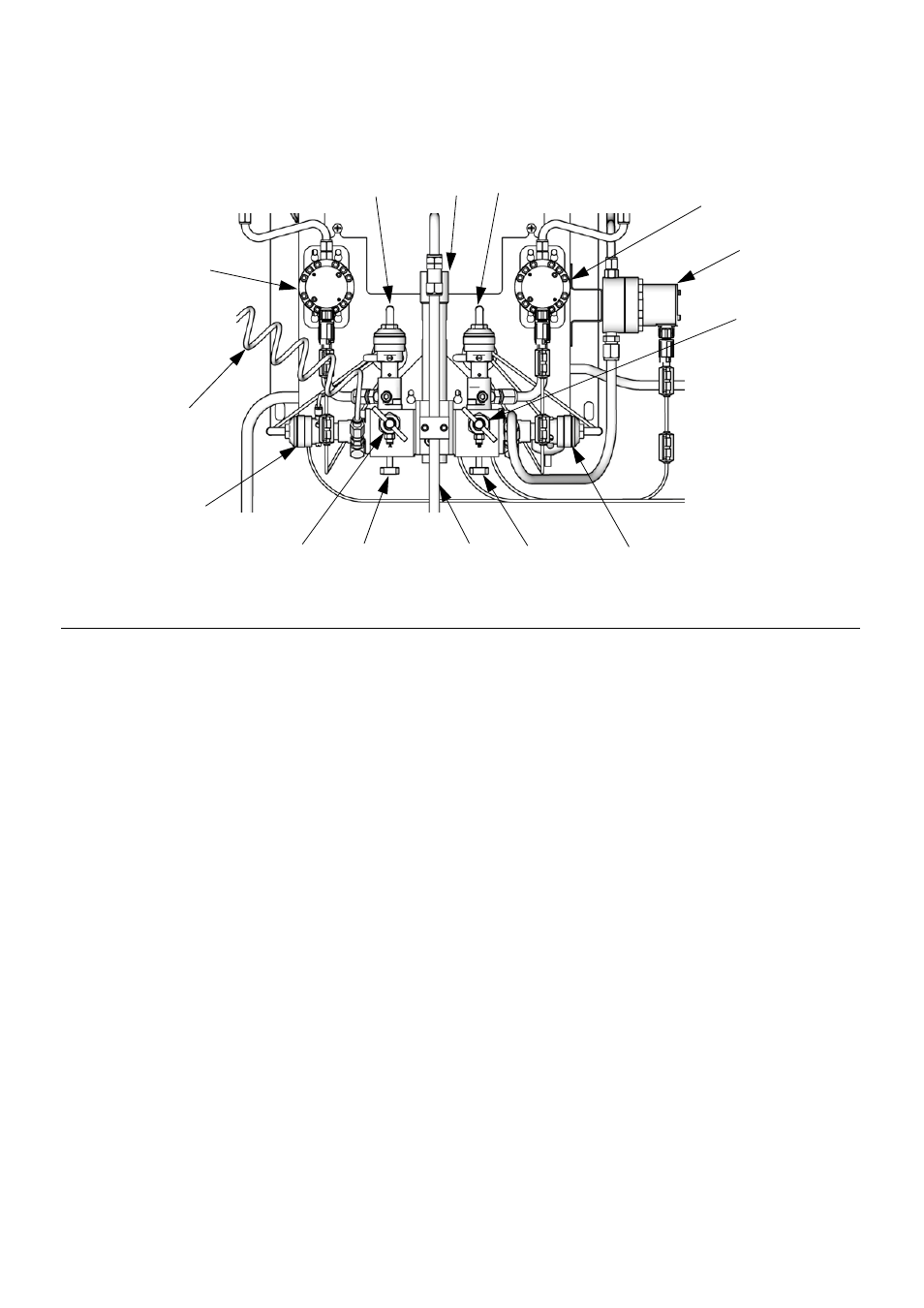

. 3. Настенная жидкостная станция
MA
MB
DVB
MS
SPV
DVA
APV
TI12556b
SM
FI
SVA
SVB
RVB
RVA
AT
