Регулировка клапана смесительного коллектора
Чтобы открыть клапаны дозирования или клапаны
очистки, поверните шестигранную гайку (E) против
часовой стрелки. Чтобы закрыть, поверните по часовой
стрелке. См. Табл. 7 и Р
Табл. 6. Руководство по поиску и устранению неисправностей при динамическом дозировании
(полный перечень инструкций по поиску и устранению неисправностей см. в Табл. 11,
начинающейся на стр. 76)
Предупреждение или аварийный сигнал
Решение
Слишком низкое давление компонента В
(см. Р
•
Увеличьте давление компонента B.
•
Прочистите ограничитель или установите
ограничитель большего размера.
•
Убедитесь в том, что клапан компонента B
открывается правильно.
Слишком высокое давление компонента B
•
Повысьте давление компонента A или понизьте
давление компонента B.
•
Установите ограничитель меньшего размера.
Слишком низкое соотношение
•
Повысьте давление компонента A или понизьте
давление компонента В.
•
Установите ограничитель меньшего размера.
Слишком высокое соотношение
•
Увеличьте давление компонента B.
•
Прочистите ограничитель или установите
ограничитель большего размера.
•
Убедитесь в том, что клапан компонента B
открывается правильно.
Р
ИС

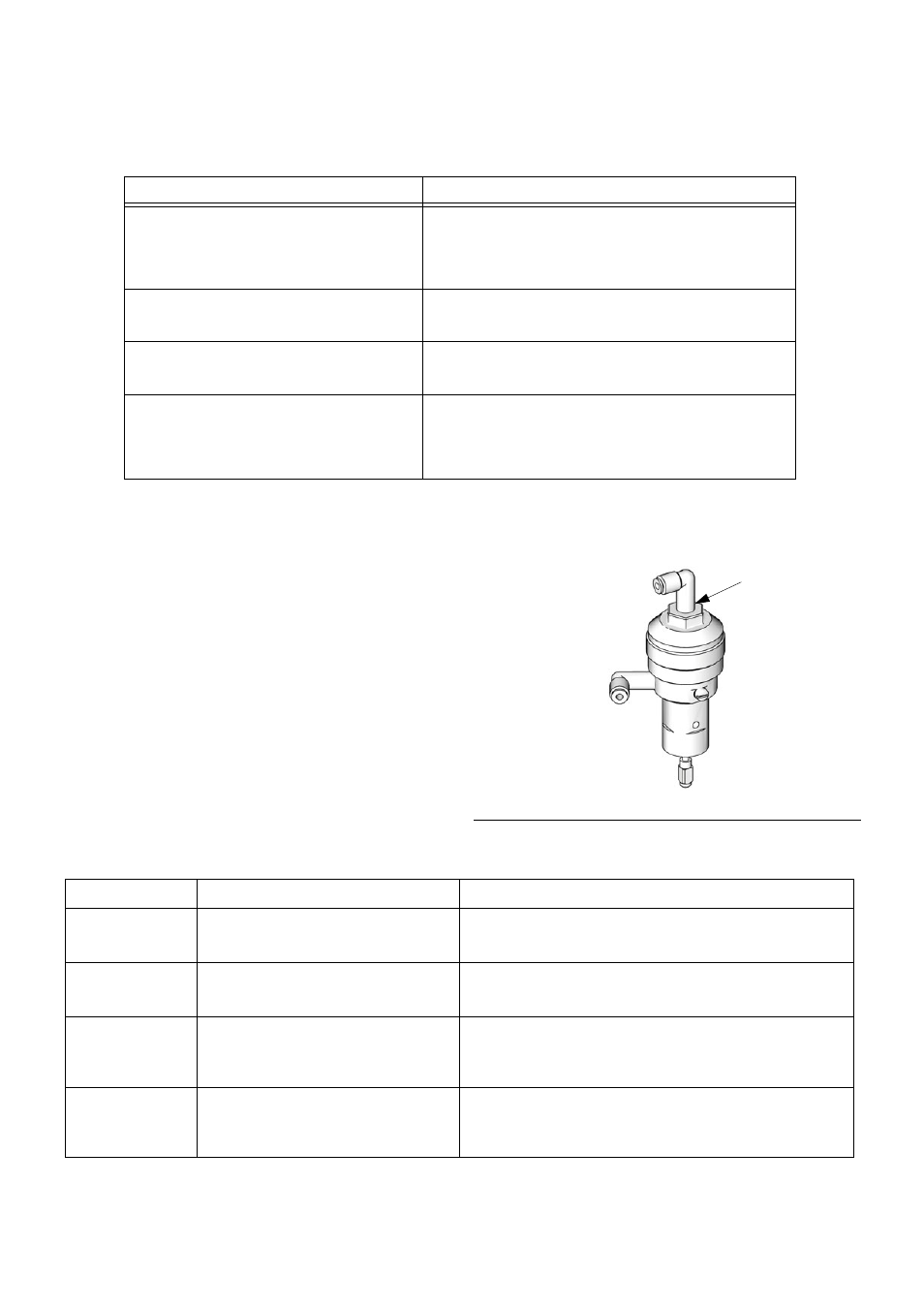

. 59. Настройка клапанов
E
TI11581a
Табл. 7. Регулировка клапана смесительного коллектора
Клапан
Настройка
Функция
Клапан
дозирования
(см. Р
. 59)
Шестигранная гайка (E) 1-1/4
выкручивается от полного закрытия
Ограничивает максимальный расход подаваемой
в интегратор жидкости и минимизирует время
срабатывания клапана.
Клапан
промывки
(см. Р
. 59)
Шестигранная гайка (E) 1-1/4
выкручивается от полного закрытия
Ограничивает максимальный расход подаваемой
в интегратор жидкости и минимизирует время
срабатывания клапана.
Запорный
клапан
(SVA è SVB,
см. Р
Полностью открыт в режиме
работы/смешивания
Закрывает порты подачи компонентов A è B
в интегратор в течение проверки соотношения или
калибровки измерителя. Открывает порты в режиме
работы/смешивания.
Пробоотборный
клапан
(RVA è RVB,
см. Р
Полностью закрыт в режиме
работы/смешивания
Откройте для распределения компонентов A è B
при калибровке измерителей. Не открывайте
пробоотборные клапаны, если жидкостные запорные
клапаны не закрыты.
