Блок управления, Р. 43 – Инструкция по эксплуатации Graco ProMix 2KE_repair
Страница 43
Детали
3A1688F
43

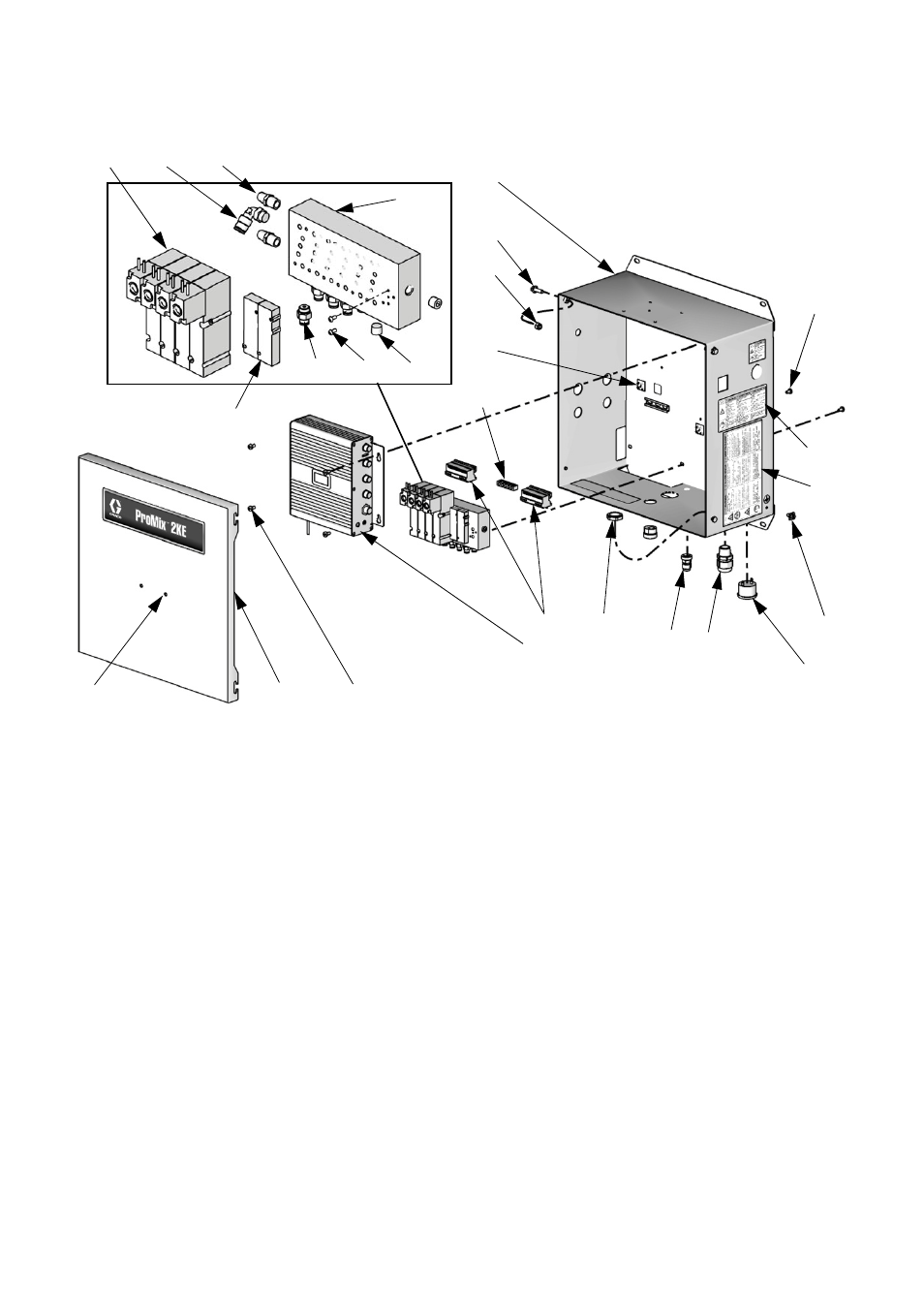

Блок управления
▲ Запасные наклейки с символами опасности
и предупреждениями, бирки и карточки
предоставляются бесплатно.
301
302
303
304
305
306
307
308
309
310
311
313
330
314
315
316
317
318
320
321
326
329
338 — на трехцветных
моделях здесь установлены 2
дополнительных соленоида.
ti16303a
ti16421a
339
325
68
Код
Деталь
Описание
Кол-во
68
▲ 15W776 НАКЛЕЙКА, предупредительная 1
301
-----
КОРПУС, блока управления
1
302
16F357 МОДУЛЬ, усовершенствованный,
управления подачей жидкости
1
302a 103854 БОЛТЫ, для крепления крышки
доступа (не показаны)
2
302b -----
КРЫШКА, доступа (не показана) 1
303
110637 БОЛТ, под отвертку, со
скругленной головкой
4
304
16E943 КОЛЛЕКТОР, блока соленоидов
1
305
121628 БОЛТ, самозатягивающийся
2
306
117356 КЛАПАН, соленоидный
Конфигурации с насосами
и одноцветные
Трехцветные конфигурации
4
6
307
114263 СОЕДИНИТЕЛЬ, охватываемый
Конфигурации с насосами
и одноцветные
Трехцветные конфигурации
8
12
308
100139 ЗАГЛУШКА, для трубы
4
309
C06061 ГЛУШИТЕЛЬ 2
310
112698 КОЛЕНО
1
311
122000 БЛОК АВАРИЙНОЙ
СИГНАЛИЗАЦИИ
1
312
15V778 CAN-КАБЕЛЬ, искробезопасный,
гнездо-гнездо (не показан)
1
313
113796 БОЛТ
2
314
-----
ЗАГЛУШКА, для отверстия
2
315
102040 ГАЙКА, стопорная, шестигранная 2
316
117625 ГАЙКА, стопорная
1
317
117745 ВТУЛКА, для разгрузки
натяжения кабеля
1
318
119257 ПЛАНКА, заземления
1
319
16G607 ВТУЛКА, для разгрузки
натяжения кабеля
1
320
16E890 ЖГУТОВОЙ РАЗЪЕМ, для
подключения соленоидов
и расходомеров
2
321
24F208 КРЫШКА, блока управления
1
325
▲ 15W598 НАКЛЕЙКА, предупредительная 1
326
116343 БОЛТ, заземления
1
327
223547 ПРОВОД (не показан)
A/R
328
112512 ОБЖИМНАЯ ВТУЛКА,
для провода, оранжевая
(не показана)
10
329
117793 ФИКСАТОР, соединительный
3
330
103833 БОЛТ, под отвертку
2
338
552183 ПЛАТА, для крепления
соленоида; на таких платах в
трехцветных моделях
установлены
дополнительные соленоиды.
2
339
195889 ПЕРЕХОДНИК, для разгрузки
натяжения кабеля
1
340
15D906 АМОРТИЗАТОР
1
Код
Деталь
Описание
Кол-во
