Ремонт расходомеров
Расходомер Кориолиса
1.
Следуйте инструкциям раздела Перед техническим
обслуживанием, стр. 13.
2.
Сведения по демонтажу и обслуживанию
расходомера Кориолиса см. в руководстве 313599.
Расходомер G3000
Демонтаж
1.
Следуйте инструкциям раздела Перед техническим
обслуживанием, стр. 13.
2.
Отсоедините кабель (118) и линии подачи жидкости.
3.
Отвинтите два болта (110) и снимите шайбы (109),
с помощью которых крепится расходомер (103),
а также прокладку (104) между расходомером
и кожухом узла работы с жидкостью (101).
4.
Проведите техническое обслуживание расходомера
в соответствии с инструкциями руководства 308778.
Установка
1.
Установите прокладку (104) и расходомер (103),
прикрепите их к кожуху узла работы с жидкостью
(101) болтами (110) с шайбами (109).
2.
Подсоедините кабель (118) и линию
подачи жидкости.
3.
Откалибруйте расходомер в соответствии
с инструкциями руководства по эксплуатации 3A0869.
Ремонт смесительного
коллектора
1.
Следуйте инструкциям раздела Перед техническим
обслуживанием, стр. 13.
2.
. 25, стр. 28. Отсоедините линии подачи
жидкости.
3.
Придерживая смесительный коллектор (13),
отвинтите четыре болта (52) и снимите шайбы (53),
с помощью которых он крепится к кожуху узла
работы с жидкостью (101, конфигурации
с расходомерами) или к раме (конфигурации
с насосами). Снимите смесительный коллектор.
4.
Проведите техническое обслуживание
смесительного коллектора в соответствии
с инструкциями руководства 312781.
Р
ИС

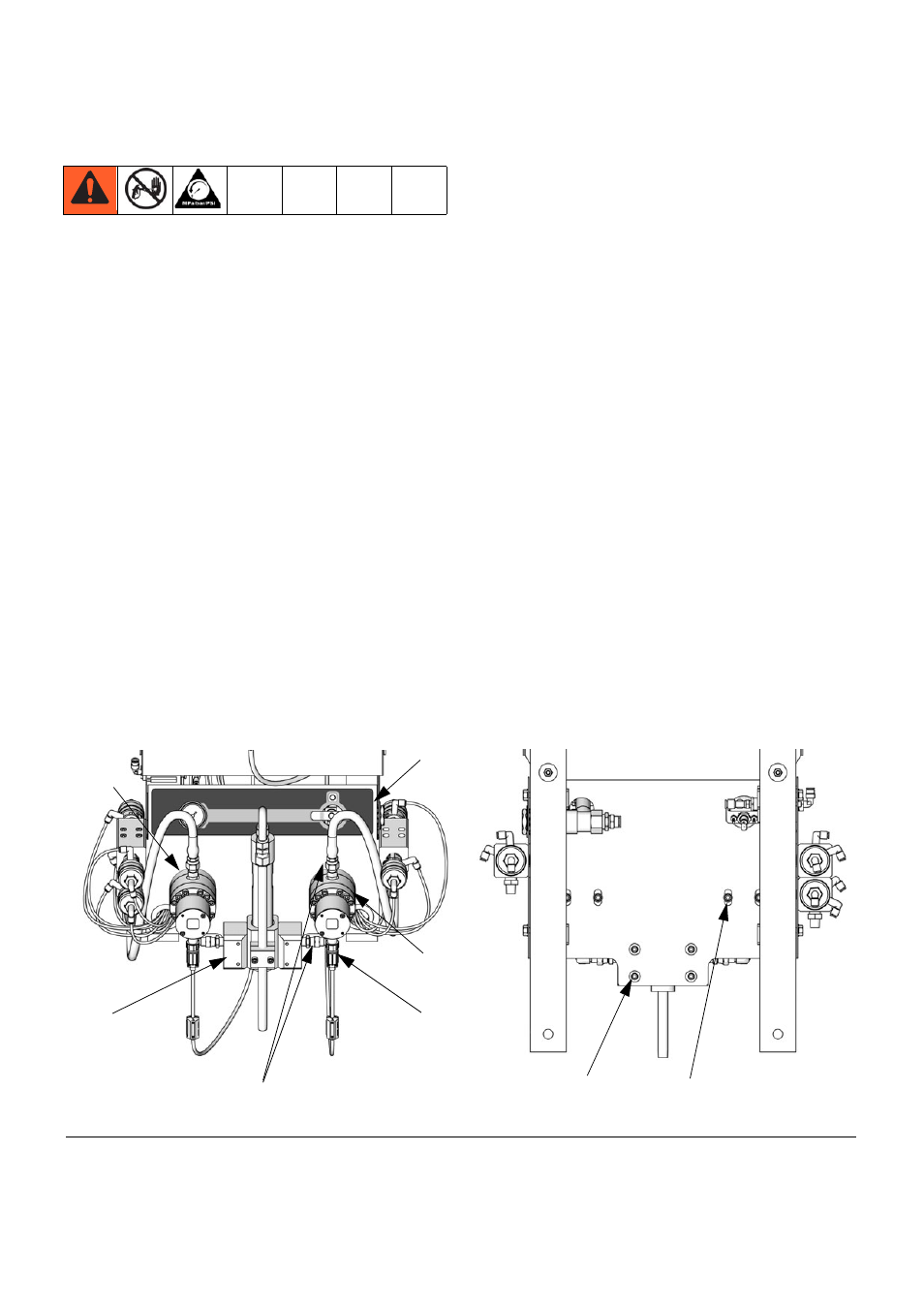

. 24. Конфигурация с расходомерами: демонтаж коллектора
118
Отсоедините линии
подачи жидкости.
109, 110
52, 53
101
103
104
13
ti16683a
ti15699a
