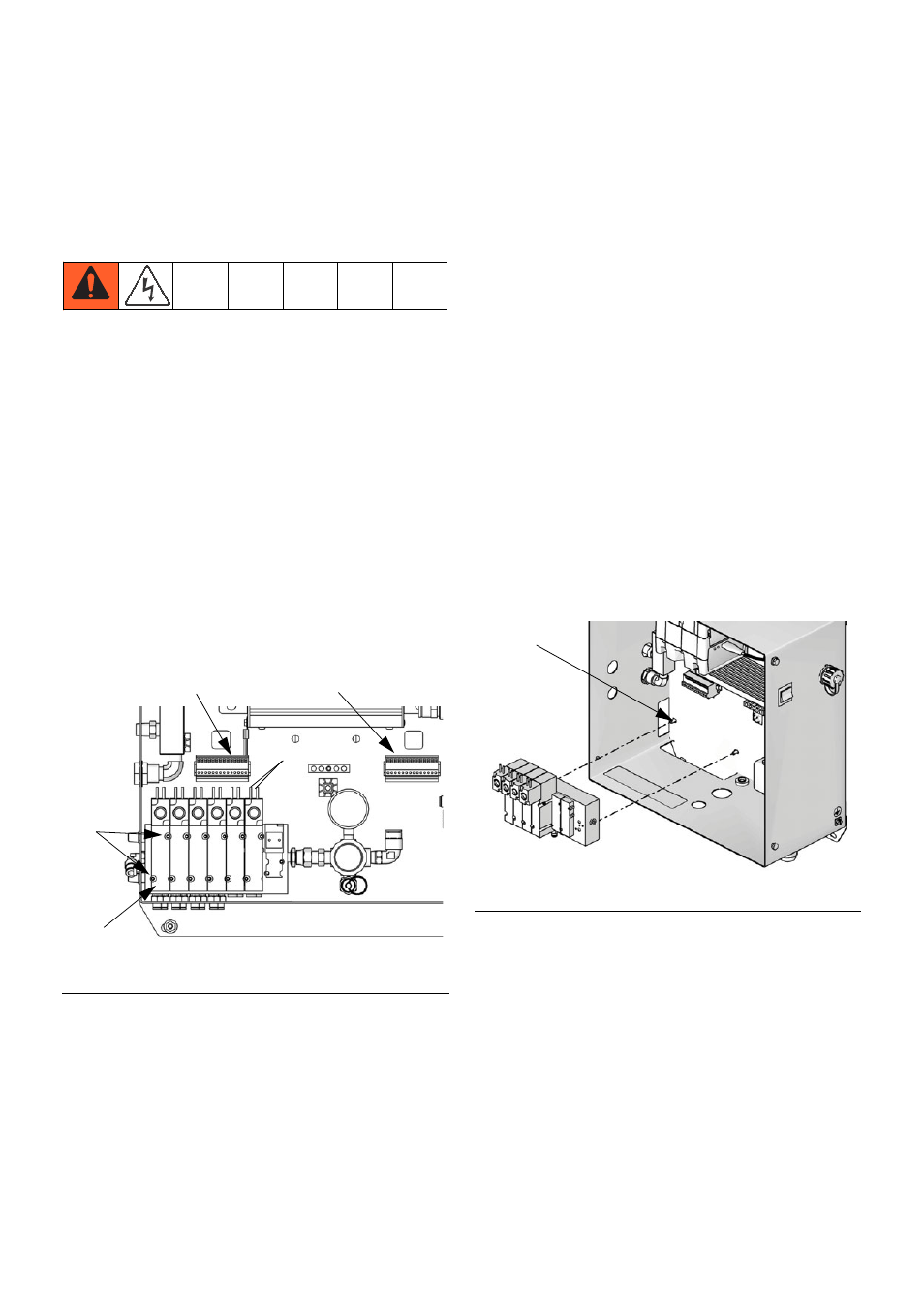

Замена соленоидов

Система оснащена минимум 4-мя соленоидами. Если
вы пользуетесь трехцветной конфигурацией или баком
для промывки пистолета, в каждом из этих случаев
оборудование оснащается дополнительными
(необязательно) соленоидами.

Чтобы заменить один из соленоидов, следуйте
приведенным ниже инструкциям.

1.

Следуйте инструкциям раздела Перед техническим
обслуживанием
, стр. 13. Отсоедините главную
линию подачи питания.

2.

Откройте крышку блока управления.

3.

Отсоедините 2 идущих от соленоида провода (N)
от жгутового разъема (320). См. Р

ИС

. 3.

4.

Отвинтите 2 болта (P) и извлеките соленоид (306).

5.

Установите новый соленоид (306).

6.

Подсоедините 2 идущих от соленоида провода (N)
к жгутовому разъему (320). Соединительные провода
соленоидов поляризованы (красный = +, черный = —).
См. электросхемы системы, стр. 54—57.

7.

Установите крышку блока управления на место.

Чтобы заменить модуль соленоидов, следуйте
приведенным ниже инструкциям.

1.

Следуйте инструкциям раздела Перед техническим
обслуживанием
, стр. 13. Отсоедините главную
линию подачи питания.

2.

Откройте крышку блока управления.

3.

Отсоедините все идущие от соленоидов провода (N)
от жгутовых разъемов (320).

ПРИМЕЧАНИЕ. Если вы обслуживаете искробезопасную
модель, вам придется отделить пневморегулятор
генератора от модуля соленоидов. Инструкции по
демонтажу регулятора см. на стр. 18.

4.

Открутите два болта (305).

5.

Извлеките модуль соленоидов и установите
на его место новый.

6.

Подсоедините все провода (N) к жгутовым разъемам
(320). Соединительные провода соленоидов
поляризованы (красный = +, черный = —).
См. электросхемы системы, стр. 54—57.

7.

Установите крышку блока управления на место.

Р

ИС

. 3. Замена одного из соленоидов

ti16646a

N

320

306

P

320

Р

ИС

. 4. Замена модуля соленоидов

305

ti16450a
