Детали
3A1688F
35

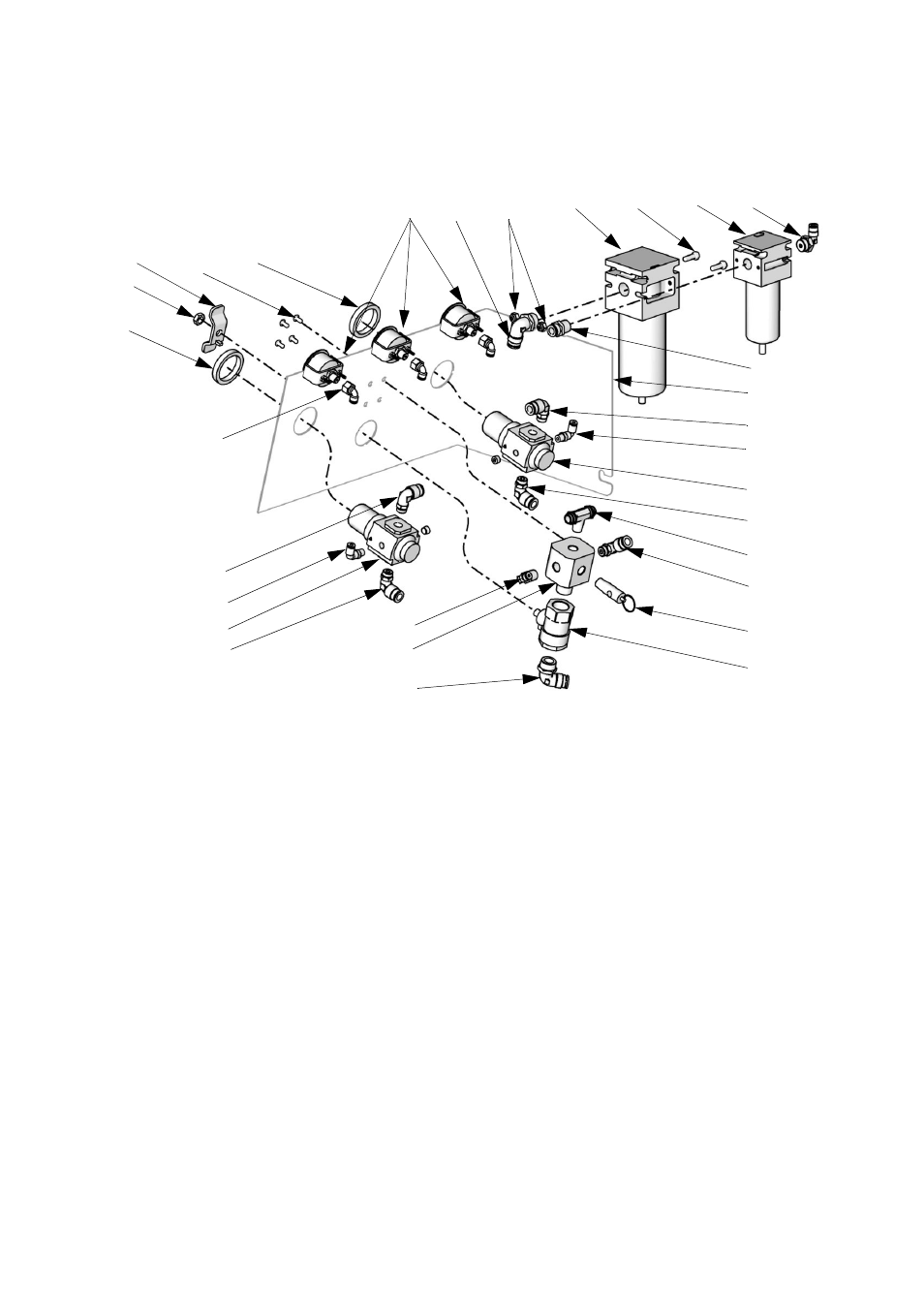

Элементы пневмоуправления, модели с насосами
24F088—24F115
201
202
203
204
204
205
205
206
207
209
210
211
212
212
215
219
220
221
222
224
ti16325a
214
212
212
212
208
208
207
202b
202a
223
Код
Деталь
Описание
Кол-во
201
-----
КОЖУХ, узла элементов
пневмоуправления
1
202
110225
КЛАПАН, воздушный,
двусторонний
1
202a
-----
ГАЙКА, для скобы
1
202b
-----
СКОБА
1
202c
290167
БИРКА, предупредительная
(не показана)
1
203
15T500
МАНОМЕТР, воздушный
3
203a
-----
БОЛТ, крепежный,
для манометра
6
204
116513
РЕГУЛЯТОР, воздушный
2
205
116514
ГАЙКА, для крепления
пневморегулятора
2
206
15D795
ФИЛЬТР, воздушный
1
206a
15D890
ЭЛЕМЕНТ, 40 микрон
1
207
-----
КОЛЕНО, ввертное
2
208
15T866
КОЛЕНО, вертлюжное,
1/8 npt x 5/32 T
2
209
114124
ФИЛЬТР, воздушный
1
209a
15D909
ЭЛЕМЕНТ, 5 микрон
1
210
114153
КОЛЕНО
1
211
15T498
КОЛЕНО
3
212
115841
КОЛЕНО
5
214
114469
КОЛЕНО
1
215
502524
СОЕДИНИТЕЛЬ, для труб
1
219
113498
КЛАПАН, предохранительный
1
220
114485
СОЕДИНИТЕЛЬ,
охватываемый, 3/8 npt
1
221
16F701
КОЛЛЕКТОР, насоса
1
222
551787
БОЛТ, с головкой
4
223
109478
ГАЙКА, стопорная
2
224
100022
БОЛТ, с шестигранной
головкой
2
Код
Деталь
Описание
Кол-во
