Конфигурация с насосами: элементы пневмоуправления
Демонтаж узла пневмоуправления
1.
Следуйте инструкциям раздела Перед техническим
обслуживанием, стр. 13.
2.
. 17. Отсоедините линии подачи воздуха
на насосы, главный воздухопровод и линию подачи
воздуха на модуль соленоидов.
ПРИМЕЧАНИЕ. При желании вы можете отсоединить
линию подачи воздуха на пневмомотор контура A после
снятия узла с рамы.
3.
Ослабьте четыре болта (8) по бокам рамы. Сдвиньте
узел наверх и снимите его, потянув на себя.
4.
Следуйте приведенным выше шагам в обратном
порядке, чтобы установить узел пневмоуправления
на место после ремонта.
Замена манометра(ов)
1.
См. Демонтаж узла пневмоуправления, стр. 22.
См. полную схему элементов пневмоуправления
конфигурации с насосами на Р
2.
Отключите линии подачи воздуха на
манометры (203).
3.
Отвинтите крепежные болты (203a).
4.
Снимите фитинги (211) и манометры (203).
При необходимости замените их.
5.
Следуйте приведенным выше шагам в обратном
порядке, чтобы установить манометры обратно.
Замена пневморегуляторов
1.
См. Демонтаж узла пневмоуправления, стр. 22.
2.
См. Р
. 18, стр. 23. Снимите гайку крепления
регулятора (205) и отсоедините линии подачи
воздуха от регулятора (204) и на него.
3.
Снимите узел регулятора и установите вместо него
новый. См. Элементы пневмоуправления, модели
с насосами 24F088—24F115, стр. 35.
4.
Следуйте приведенным выше шагам в обратном
порядке, чтобы установить манометры обратно.
Замена коллектора, шарового клапана
или предохранительного клапана
1.
См. Демонтаж узла пневмоуправления, стр. 22.
2.
См. Р
. 18, стр. 23. Снимите гайку (202b)
и скобу (202a) с передней части кожуха узла
пневмоуправления.
3.
Отвинтите четыре болта (222) с передней части
кожуха узла пневмоуправления.
4.
Отсоедините все воздухопроводы.
5.
Отсоедините фитинги (207, 212, 214, 215).
При необходимости замените их.
6.
Отсоедините шаровой клапан (202)
и предохранительный клапан (219). При
необходимости замените один или оба
клапана, а также коллектор. См. Элементы
пневмоуправления, модели с насосами
24F088—24F115, стр. 35.
7.
Следуйте приведенным выше шагам в обратном
порядке, чтобы установить манометры обратно.
Р
ИС

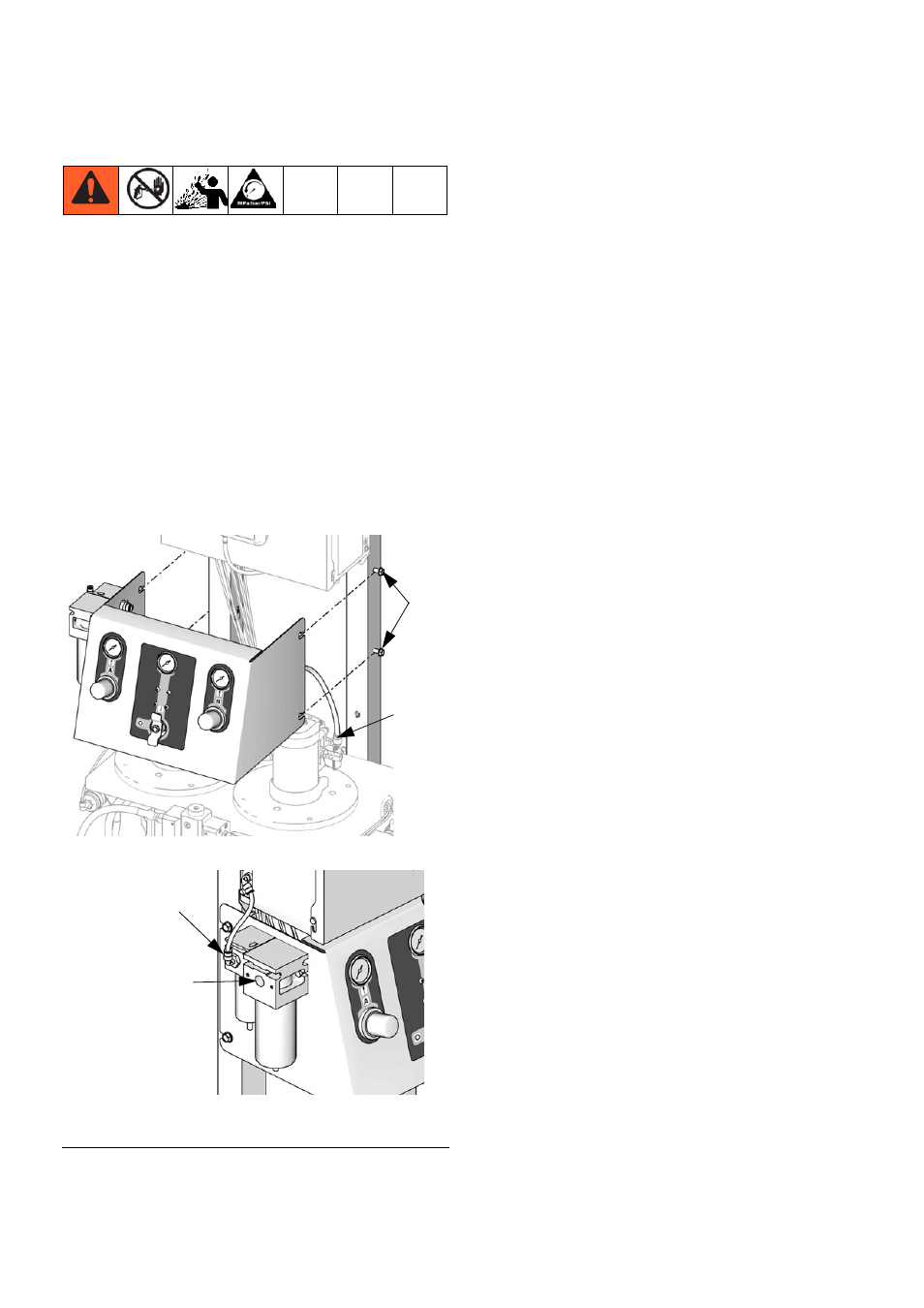

. 17. Демонтаж узла пневмоуправления
ti16457a
8
ti15708a
Подача
воздуха
на модуль
соленоидов
Главный
воздухопровод
Подача
воздуха
на насос
